本文全文图片

• 晶胞三维模型：(a) FCC-Fe；(b) BCC-Fe
• FeCrNi/Fe模型的初始构型：(a)左视图；(b)主视图
• 高温热压缩工艺及系综示意图：(a)高温热压缩工艺；(b)NVT和NPT系综
• 不同阶段304/Q235界面结构模型：(a) 0 ps；(b) 100 ps；(c) 2 GPa, 200 ps；(d) 4 GPa, 200 ps；(e) 100 ps, 两侧；(f) 2 GPa, 200 ps, 两侧；(g) 4 GPa, 200 ps, 两侧
• 304/Q235界面各原子均方位移曲线图：(a)NVT系综；(b)NPT系综, 2 GPa；(c) NPT系综, 4 GPa

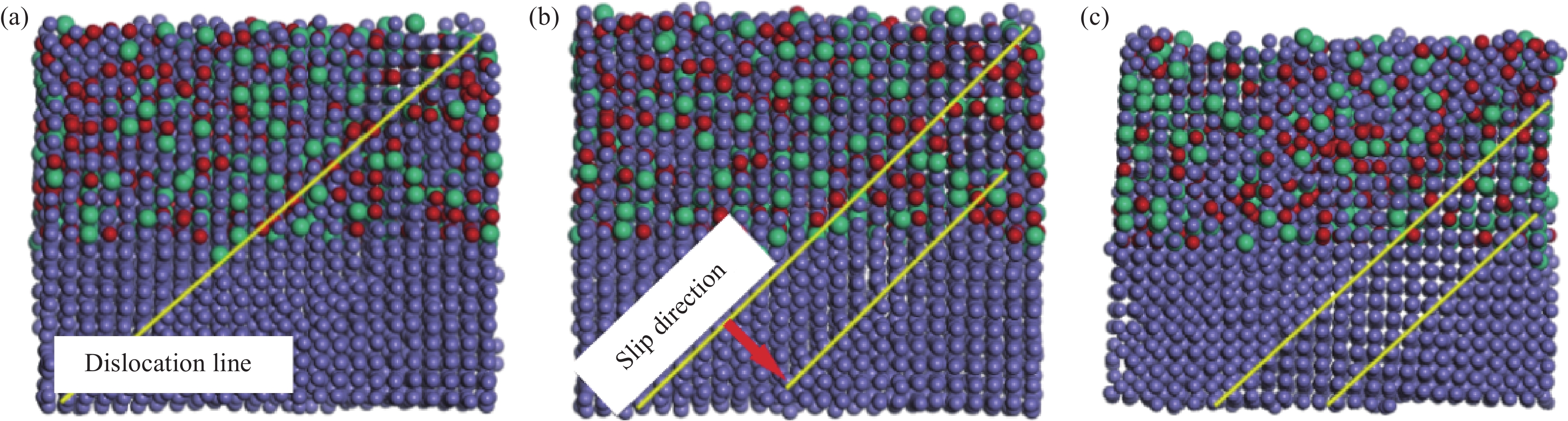

• NPT系综2 GPa下的304/Q235界面结构演变：(a)150 ps；(b)170 ps；(c)190 ps
• 热压缩实验中各基材厚度的变化
• 不同阶段径向分布函数：(a)碳钢侧；(b)不锈钢侧；(c)结合界面
• 304/Q235界面元素浓度分布仿真曲线：(a) NPT系综, 2 GPa, 200 ps；(b) NPT系综,4 GPa, 200 ps
• 304/Q235界面元素扩散分布实验结果：(a) 20%；(b) 35%；(c) 55%
• 1150℃下不同变形量对304/Q235界面元素扩散距离的影响
