• 催化剂合成示意图
• Cd_xZn_1−xS (CZS-X)的XRD图谱
• y%CCZS-0.3的XRD图谱
• CZS-0.3 (a)、CeO₂ (b)、10%CCZS-0.3 (c)的SEM图像
• ((a)~(c)) 10%CCZS-0.3的HR-TEM图像；(d) 10%CCZS-0.3的EDS mapping
• (a)样品的XPS全谱；样品的XPS：(b) S2p；(c) Zn2p；(d) Cd3d；(e) O1s；(f) Ce3d
• CeO₂、CZS-0.3、10%CCZS-0.3的EPR图谱
• (a) CZS-X的UV-Vis DRS谱图；(b) CeO₂、CZS-0.3、10%CCZS-0.3的UV-Vis DRS谱图；(c) CeO₂的带隙
• (a) CZS-0.3的带隙；(b) CeO₂的XPS价带谱；(c) CZS-0.3的XPS价带谱

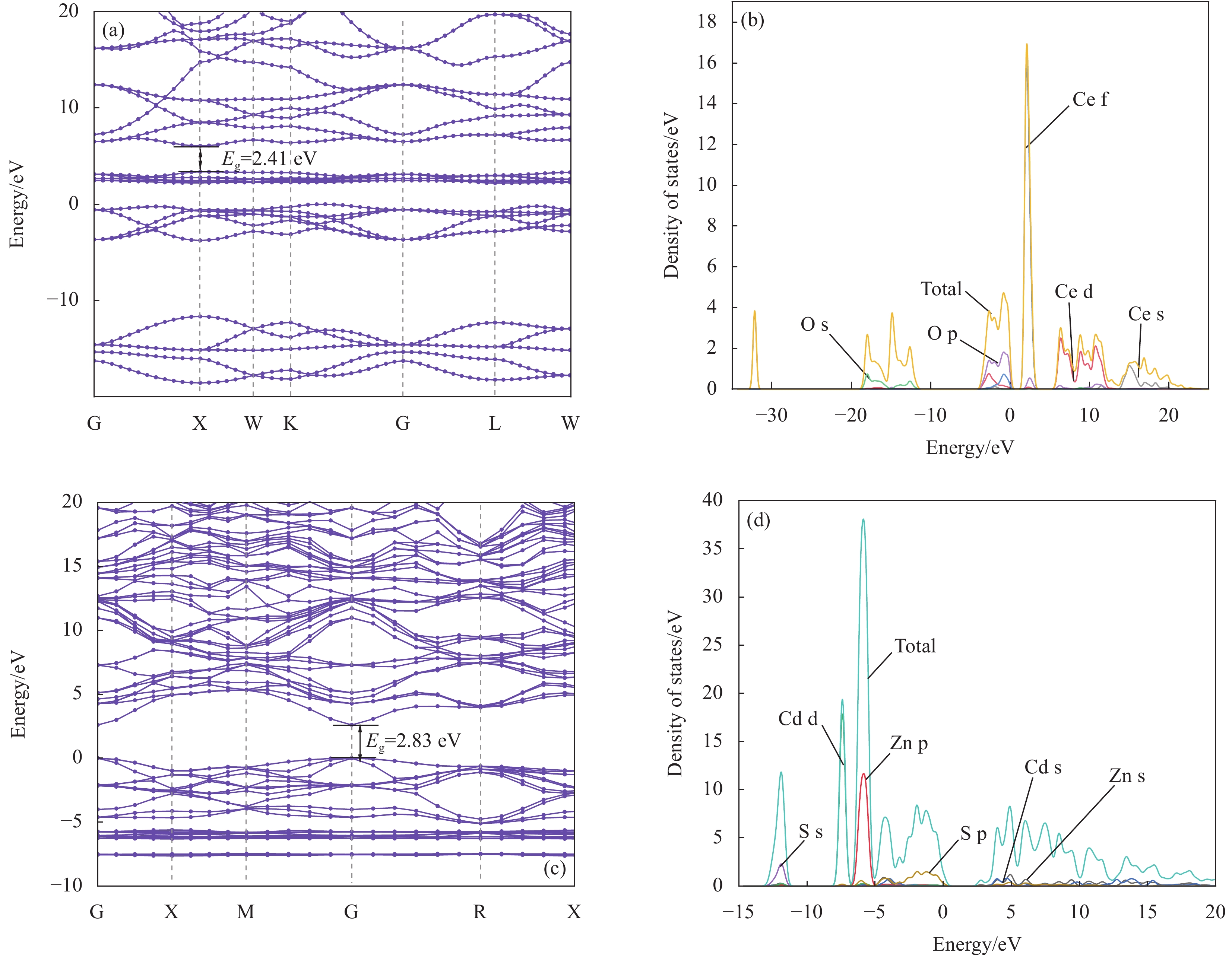

• (a) CeO₂的能带结构；(b) CeO₂的态密度；(c) CZS-0.3的能带结构；(d) CZS-0.3的态密度
• (a) CZS-X的光催化产氢性能；(b) CeO₂、y%CCZS-0.3的光催化产氢性能；(c) y%CCZS-0.3的光催化产氢性能；(d) 10%CCZS-0.3的产氢稳定性试验；(e) 10%CCZS-0.3反应前后XRD图谱；(f) 10%CCZS-0.3的量子效率(AQE)
• CeO₂、CZS-0.3、10%CCZS-0.3的瞬态光电流谱(a)、电化学阻抗谱(b)、光致发光(PL)光谱(c)；((d), (e)) CZS-0.3和CeO₂的Mott-Schottky曲线；(i) CZS-0.3和CeO₂的能带结构示意图
• CeO₂ (a)和CZS-0.3 (b)的功函数
• 光催化产氢机制示意图：(a) CeO₂与CZS-0.3接触前；(b) CeO₂与CZS-0.3形成异质结后；(c)光照下10%CCZS-0.3异质结光生电荷转移途径
