Effect of freeze-thaw cycles on thermoelectric properties of expanded graphite-boron-doped carbon nanotubes/cement composites
-
摘要: 利用温差发电的热电水泥基复合材料可以实现热能与电能的相互转换来降低城市环境温度和资源消耗，但热电转换效率过低及易受环境影响等问题制约了它的大规模应用。针对这个问题，本文提出了在高Seebeck系数的硼掺杂碳纳米管(Boron-doped carbon nanotubes，B-CNTs)基础上，添加高导电的膨胀石墨(Expanded graphite，EG)，通过B-CNTs和EG多尺度混杂协同作用，整体提高水泥基复合材料的功率因数，相比于未添加膨胀石墨的水泥基复合材料功率因数提升了10倍，为1.49 μW·m−1·℃−2。冻融循环后的EG-B-CNTs/水泥复合材料导致孔隙率增加和水分的存在，引入了固-固、液-固等高密度缺陷界面，使载流子散射强度增加，出现水泥基复合材料冻融循环Seebeck系数强化现象。当冻融循环15次时，10.0wt%EG-5.0wt%B-CNTs/水泥复合材料功率因数为1.54 μW·m−1·℃−2。本文研究为改善热电水泥基复合材料性能及环境条件对于未来可行性应用提供了理论基础。Abstract: Thermoelectric cementitious composites using temperature difference power generation can realize the mutual conversion of thermal and electrical energy to reduce urban environmental temperature and resource consumption, but the low efficiency of thermoelectric conversion and vulnerability to environmental impact have restricted its large-scale application. To address this issue, this study proposes the addition of highly conductive expanded graphite (EG) to boron-doped carbon nanotubes (B-CNTs) with high Seebeck coefficients to improve the overall power factor of cementitious composites by the synergistic effect of multi-scale hybridization of B-CNTs and EG. The power factor of the cementitious composites was improved by 10 times to 1.49 μW·m−1·℃−2 compared with that of the cementitious composites without the addition of expanded graphite. The EG-B-CNTs/cement composites after freeze-thaw cycling result in increased porosity and the presence of moisture, which introduce high-density defect interfaces such as solid-solid and liquid-solid, resulting in an increase in carrier scattering intensity and an enhanced Seebeck coefficient for freeze-thaw cycling of cement matrix composites. The power factor of 10.0wt%EG-5.0wt%B-CNTs/cement composite is 1.54 μW·m−1·℃−2 when freeze-thaw cycles are performed 15 times. The research in this paper provides a theoretical basis for improving the performance and environmental conditions of thermoelectric cement matrix composites for future viable applications.
-
城市化及工业化的快速发展极大地促进了水泥制品的产出，随即引发的一系列环境问题，如巨大能源资源消耗、二氧化碳及其他温室气体排放等引起了全世界的强烈担忧[1]。为此，国内外学者做出了巨大的努力来降低其环境负面效应并寻求可替代方案。凭借绿色可持续性[2-3]，碱激发材料(Alkali-activated material，AAM)近年来获得了广泛关注[4-6]。然而，类似于普通混凝土，AAM脆性大及抗拉强度低等缺点从一定程度上限制了该材料的推广应用。
借鉴高延性水泥基复合材料的设计理念，在AAM体系中引入适量纤维，研制出了高延性碱激发纤维增强复合材料(Alkali-activated fiber reinforced composites，AAFRC)；相似地，伴随有多条细密裂缝开裂的应变硬化行为也是AAFRC的显著特征[7-9]。
赤泥(RM，也称铝土矿渣)是精制铝/氧化铝过程中产出的固体废物[10]，每生产1吨氧化铝就会产出1.0~1.5吨的RM[11]。大量RM被随机存储在蓄水库或干堆在田地中，并没有得到有效的再利用[12]，如何开发RM的潜在资源化利用已经成为一个亟需解决的问题。
尽管人们从不同角度对赤泥进行了大量的再利用尝试，包括作为吸收剂、中和剂、混凝剂和催化剂及从中回收铁、铝等有价金属和一些稀土元素[10,13]，且取得了一些进展，但由于一些技术或经济限制[14]，仅在这些领域回收利用如此大量的RM仍是不切实际的。考虑到RM潜在的火山灰效应[15]，土木工程领域的应用有望使其成为可能。近年来相关报道表明，RM已成功被用于制造水泥、砖和混凝土等建筑材料[16]；且也开展了以RM为原料生产AAM的研究。例如，He等[17]提出了一种基于混合RM和稻壳灰的新型AAM；Ye等[18]利用碱热RM合成了单组分AAM；Hu等[19]在低浓度NaOH激发下制备了一种RM-粉煤灰AAM。值得注意的是，现有RM-AAM的强度在大多数情况下无法与普通混凝土相比，即
⩽ 20 MPa [17-19]；而且类似于传统AAM的脆性缺点依然存在，这些弊端阻碍了该材料的实际工程应用。基于此，本文采用RM混合矿渣和硅灰并掺加聚乙烯(PE)纤维制备中高强、高延性的碱激发复合材料，通过单轴拉、压试验探究其宏观力学性能，结合三点抗弯与单裂缝拉伸等细观试验探究其高延性机制，并基于XRD及FTIR技术分析其水化产物，以期为RM的高附加值资源化利用提供新思路。
1. 试验材料及方法
1.1 原材料
赤泥(RM，山东魏桥创业集团有限公司)、矿渣(GGBS，河北天岩矿业公司)、硅灰(SF，山东温特实业有限公司)、普通河砂、自来水、碱激发剂及PE纤维(浙江全米特新材料科技有限公司)。其中，RM、GGBS及SF的主要化学组成见表1，其粒径分布见图1；碱激发剂由模数为3.3的水玻璃(山东优索化工有限公司)及99%的NaOH颗粒(国药集团化学药剂有限公司)配制而成；PE纤维性能参数如下：直径24 μm，长度12 mm，密度980 kg/m3，弹性模量110 GPa，抗拉强度3000 MPa，伸长率2%~3%。
表 1 赤泥(RM)、矿渣(GGBS)及硅灰(SF)的化学组成Table 1. Chemical compositions of red mud (RM), ground granulated blast furnace slag (GGBS) and silica fume (SF)wt% Material CaO SiO2 Al2O3 Fe2O3 MgO SO3 TiO2 Na2O K2O P2O5 RM 0.46 10.18 17.43 53.79 0.12 0.76 – 7.74 0.07 0.20 GGBS 44.39 33.20 13.20 0.38 6.31 – 0.82 0.33 0.28 – SF 0.49 92.26 0.89 1.97 0.96 – – 0.42 1.31 – 1.2 配合比及试件制备
基于前期预试验(0wt%~60wt%RM取代GGBS和SF)结果，选用40wt%RM掺量开展本研究。试件的具体配合比见表2，水胶比为0.39，PE/GGBS-SF为不含RM的对照组。
表 2 高延性碱激发纤维增强复合材料(AAFRC)配合比Table 2. Mixture proportion of alkali-activated fiber reinforced composites (AAFRC)Mixture RM/wt% SF/wt% GGBS/wt% Sand/wt% NaOH/wt% Na2SiO3/wt% Water/wt% Polyethylene
(PE) fiber/vol%PE/GGBS-SF 0.00 10.33 44.77 14.50 3.00 13.70 12.60 1.90 PE/RM-GGBS-SF 22.04 6.20 26.86 14.50 3.00 13.70 12.60 1.90 试件制备过程：将RM、GGBS、SF及砂按表2中配比倒入容量为5 L的水泥胶砂搅拌机慢速搅拌2~4 min，使原料混合均匀；将水和碱激发剂(Na2SiO3和NaOH提前配制冷却至室温)倒入，快速搅拌3~5 min直至浆体具有一定流动度；加入PE纤维，快速搅拌5~8 min，使纤维均匀分散。搅拌完毕后，立即将拌合物装入模具振捣密实，放置于实验室环境(温度为20℃~22℃、相对湿度为70%±5%)中养护24 h后脱模；试块表面覆盖保鲜膜，放置于80℃的烘箱中加热2 h后继续在室温中养护至28天。
1.3 试验方法
1.3.1 单轴拉伸及抗压试验
单轴拉伸试件为“狗骨状”[20]，中间标准段长度为80 mm，具体尺寸详见图2。采用济南川佰仪器设备有限公司生产的WDW-300型电子万能试验机，加载速度为0.3 mm/min。试验时，试件两边分别固定一套位移传感器(Linear variable displacement transducers，LVDT)记录标准段长度的变化，取两个测量结果的平均值来计算拉伸应变。
参考ASTM C109[21]，选用边长为50 mm的立方体试件进行抗压试验，加载速率为1.5 mm/min。注意保证试件承压表面的平整度，以最大程度地减少测试过程中的不确定性。
1.3.2 三点抗弯及单裂缝拉伸试验
为探究基体韧度对AAFRC拉伸延性的影响，根据ASTM E399[22]进行三点抗弯试验。首先依照表2配合比制作尺寸为354 mm×75 mm×40 mm的无纤维棱柱体试件，然后采用1.2中养护方法将试件养护至28天；试验前，用切割机在试件的中部底端切出一个30 mm深的切口(图3)，试验时试件底部跨径为300 mm，加载速率为0.3 mm/min。
通过单裂缝拉伸试验[23]，获得纤维最大桥接应力σoc和纤维桥接余能Jb′。试件形状为“小狗骨”(图4)；养护至28天后，在试件中心分别沿宽度、厚度方向切割6.5 mm、2 mm深的凹槽(宽度小于0.6 mm)，以便形成单裂缝。
1.3.3 水化产物分析
采用D8 Advance Bruker型XRD测试仪(赛默飞世尔(中国)科技有限公司)与Tensor-Bruker型光谱仪(德国布鲁克AXS有限公司)分析PE/RM-GGBS-SF的水化产物。为了避免砂和纤维的影响，根据表2配制不含砂和纤维的净浆试件，养护至28天后磨成粉末用于微观分析。
2. 结果与讨论
2.1 两种AAFRC拉伸性能
两种AAFRC的典型拉伸应力-应变曲线如图5所示。初裂强度(初始裂缝的拉伸应力)、抗拉强度(极限拉伸应力)及拉伸应变(极限拉伸应力对应的应变)详见表3。
可以看出，RM的引入导致AAFRC的初裂、抗拉强度均有所下降。与参照试件(PE/GGBS-SF)相比，PE/RM-GGBS-SF的初裂强度降低了12.1%，为(1.89±0.41) MPa；抗拉强度降低了26.4%，为(2.43±0.04) MPa。在碱激发体系中，CaO与SiO2是生成胶凝产物、贡献强度的重要组分。由表1可知，RM中CaO与SiO2的含量明显低于GGBS和SF (即CaO：0.46wt% vs 44.39wt%+0.49wt%，SiO2：10.18wt% vs 33.20wt%+92.26wt%)；且RM中的SiO2主要以石英相的形式存在[16]。RM的掺入会明显减少体系内Ca、Si含量，从而减少水化凝胶产物的生成，导致强度降低。同时，由图1可知，绝大多数RM的粒径大于GGBS和SF，RM的引入可能会降低基体的密实度，从而对强度不利。另一方面，RM中包含较多的碱金属(Na2O+K2O=7.74%+0.07%)，导致复合材料体系内的碱性得以提升，有利于强度的发展[24]。当前试验结果可认为由上述机制共同作用产生，强度的降低则说明，本研究中反应组分减少及RM较大粒径带来的不利影响可能占主导地位。
表 3 AAFRC的拉伸性能Table 3. Tensile properties of AAFRCMixture Initial cracking strength/MPa Tensile strength/MPa Tensile strain/% PE/GGBS-SF 2.15±0.13 3.30±0.13 3.07±0.32 PE/RM-GGBS-SF 1.89±0.41 2.43±0.04 3.58±0.11 对比二者拉伸应变发现，RM的引入提高了AAFRC的拉伸延性；相比参照试件，PE/RM-GGBS-SF的拉伸应变增加了16.6%，高达3.5%。纤维增强脆性基体复合材料的拉伸延性受基体初裂强度的影响，通常情况下，初裂强度越低，获得较大应变的可能性越大[23]。仅从这点来看，当前的应变结果可以通过基体初裂强度的变化合理地得以解释。不过，具体的应变机制比较复杂，更多的参数(包括基体、纤维、基体-纤维界面特性等)都影响着试件的拉伸行为，进一步的讨论将在2.3节(基于细观试验[25])给出。
2.2 两种AAFRC抗压强度
表4为两种AAFRC的抗压强度，其中PE/GGBS-SF抗压强度为(69.13±2.16) MPa，PE/RM-GGBS-SF抗压强度为(48.83±1.86) MPa。掺入RM后，抗压强度降低了29.4%。抗压强度与初裂、抗拉强度的变化相似，表明上述强度变化机制可能也同样适用于抗压强度。也即，反应组分减少导致胶凝产物含量降低及较大粒径RM引入导致基体的不致密，可能也是抗压强度减少的主要原因。总体来看，尽管RM的引入使AAFRC的强度有所下降，但仍处于较高水平，近50 MPa的抗压强度可满足大部分工程的使用要求；且拉伸应变水平与高延性水泥基复合材料近乎相当[26]。因此，可以认为RM制备高延性碱激发复合材料具有一定的可行性，这为实现其大规模、高附加值的资源化利用提供了新的思路。
表 4 AAFRC抗压强度Table 4. Compressive strength of AAFRCMixture Compressive strength/MPa PE/GGBS-SF 69.13±2.16 PE/RM-GGBS-SF 48.83±1.86 2.3 AAFRC高延性机制
纤维增强脆性基体复合材料产生应变硬化行为需要满足两个核心准则[23]：(1) 强度准则：基体初始开裂强度σcr必须小于纤维最大桥接应力σoc；(2) 能量准则：基体断裂能Jtip不得超过纤维桥接余能Jb′。此外，两个应变硬化性能指数PSHS(强度指数，σoc/σcr)和PSHE(能量指数，Jb′/Jtip) 可用来评估复合材料的应变硬化潜力，饱和应变硬化行为的实现需要满足两个更严格的条件：(1) PSHS
\geqslant 1.20~1.35；(2) PSHE\geqslant 2.7~3.0[27-28]。理论上，PSH指标越大，越容易获取较高的拉伸延性[25]。基于三点抗弯试验得到的峰值荷载FQ，按照以下各式可计算出基体断裂韧度Km和基体断裂能Jtip：
{K}_{\mathrm{m}}=\frac{1.5\left({F}_{\mathrm{Q}}+\dfrac{mg}{2} \times{10}^{-3}\right)\times {10}^{-3} S {{a}_{0}}^{0.5}}{t{h}^{2}}f \left(\alpha \right) (1) f \left(\alpha \right)=\frac{1.99-\alpha \left(1-\alpha \right)\left(2.15-3.93\alpha +2.7{\alpha }^{2}\right)}{\left(1+2\alpha \right){\left(1-\alpha \right)}^{\frac{3}{2}}} (2) \alpha ={a}_{0}/h (3) {J}_{\mathrm{t}\mathrm{i}\mathrm{p}}=\frac{{{K}_{\mathrm{m}}}^{2}}{{E}_{\mathrm{m}}} (4) 式中：m为试件质量；S为试件跨度；a0为切槽深度；t和h分别为试件宽度和高度；Em为拉伸试验获得的弹性模量；f(α)为形状参数；g=9.8 N/kg。
结果详见表5。可以看出，相比于对照试件，PE/RM-GGBS-SF的Km表现出下降趋势，与基体初裂强度的变化相一致；基体断裂能Jtip也从(5.05±0.23) J·m−2减小至(4.28±0.75) J·m−2，较小的Jtip有利于获得较大的
{J}_{\mathrm{b}}{{{'}}}/{J}_{\mathrm{tip}} ，这从一定程度上反映了PE/RM-GGBS-SF获取较高拉伸应变(延性)的潜能，或者认为RM的掺入使基体趋于多缝开裂：{J}_{\mathrm{b}}{{{'}}}={\sigma }_{\mathrm{o}\mathrm{c}}{\delta }_{\mathrm{o}\mathrm{c}}-{\int }_{0}^{{\delta }_{\mathrm{o}\mathrm{c}}}\sigma \left(\delta \right)\mathrm{d}\delta (5) 式中：σoc和δoc分别为纤维最大桥接应力与对应的裂缝开口位移；σ(δ)为纤维桥接应力。
表 5 AAFRC的基体断裂韧度与基体断裂能Table 5. Matrix fracture toughness and fracture energy of AAFRCMixture Mass m/kg Peak load FQ/kN Km/(MPa·m1/2) Jtip/(J·m−2) PE/GGBS-SF 1.99±0.06 0.27±0.03 0.30±0.05 5.05±0.23 PE/RM-GGBS-SF 2.03±0.05 0.23±0.04 0.26±0.07 4.28±0.75 Notes: Km—Fracture toughness of matrix; Jtip—Fracture energy of matrix. 单裂缝拉伸试验得到应力-裂缝开口位移曲线如图6所示，由此可得到纤维最大桥接应力σoc和相应的裂缝开口位移δoc，进而根据式(5)可计算出纤维桥接余能
{J}_{\mathrm{b}}{{{'}}} 。结合已经得到的基体初裂强度σcr和基体断裂能Jtip，即可计算出PSHS及PSHE性能指数，结果如表6所示。![]()
图 6 AAFRC的单裂缝拉伸应力-开口位移曲线Figure 6. Stress-crack opening displacement curves of AAFRCfrom single crack tensile tests表 6 AAFRC单裂缝拉伸试验结果与强度指数PSHS及能量指数PSHETable 6. Results from single crack tensile test and strength index PSHS and energy index PSHE of AAFRCMixture Peak stress σoc/MPa Crack opening δoc/mm Jb′/(J·m−2) PSHS PSHE PE/GGBS-SF 3.14±0.05 0.24±0.04 50.23±37.33 1.47±0.11 10.30±7.86 PE/RM-GGBS-SF 3.03±0.09 0.20±0.07 63.58±24.83 1.72±0.39 16.37±8.67 Notes: Jb′—Complementary energy of fibers. 由表6可看出，本研究中两种AAFRC的PSH指数均大于1 (即σoc>σcr，且Jb′>Jtip)，表明产生应变硬化行为的两个核心准则均得到满足，这合理地解释了两种试件表现出明显应变硬化行为(图5)的原因。进一步注意到，两种试件的PSH指数均满足饱和应变硬化条件：PE/GGBS-SF的PSHS指数略大于1.30，PSHE指数远大于3.0；PE/RM-GGBS-SF的两个性能指数均明显大于各自建议值。基于此，两种试件获得较高拉伸应变性能(3%以上)的结果得到了较好的印证。此外，对比PE/GGBS-SF 与PE/RM-GGBS-SF拉伸应变与PSH指数之间的关系，发现随着RM引入后拉伸应变的增加，PSHS和PSHE指数均表现出增加趋势。这从一定程度上说明，使用PSH指数理解本研究中碱激发复合材料体系的拉伸延性行为是可行的。
2.4 AAFRC的水化产物
图7(a)、7(b)分别为矿粉、RM及两种AAFRC试样的XRD图谱。可以看出，矿粉的主要衍射峰为白云石相(CaMg(CO3)2)，RM则为赤铁矿(Fe2O3)和针铁矿(FeO(OH))相。随着碱激发反应的进行，两种AAFRC体系内均未出现白云石相；而PE/RM-GGBS-SF的XRD衍射峰则含有明显的赤铁矿和针铁矿相，这主要与RM的引入密切相关[22]。而且，RM及PE/RM-GGBS-SF的XRD图谱中均出现了较多的赤铁矿衍射峰，这也很好地对应了RM化学组分中较高的Fe2O3含量(表1)。值得注意，两种AAFRC试样的XRD图谱均在20°~36°之间出现了明显的隆起，这是无定形(或类凝胶状)地聚合反应产物的典型衍射模式[29]。即碱激发体系内生成了与地聚合反应产物相似的胶凝物相。不过，引入RM后，隆起部位趋于平缓，这从一定程度上说明了PE/RM-GGBS-SF体系中胶凝产物量的减少，很好地对应了宏观力学强度降低的试验结果。
![]()
图 7 RM和GGBS (a) 及AAFRC (b) 的XRD图谱Figure 7. XRD patterns of RM, GGBS (a) and AAFRC (b)对比图8两种AAFRC的FTIR图谱，发现两种试样的波带起伏状态基本保持一致、不同特征波峰出现的位置没有明显差异，这说明RM的掺入并没有导致新物质的产生。3415 cm−1与1630 cm−1处的波峰分别与(H)—OH基团的伸缩振动、弯曲振动有关[30]，(H)—OH基团可能源自于样品表面的物理吸附水[29]，也可能来自于反应产物中的化学结合水[31]。这两个波峰峰强均比参照试样弱，结合XRD图谱分析结果，可以认为波峰减弱的主要原因为水化产物的减少。1402 cm−1与875 cm−1处的波峰分别对应CO32−基团中C—O—C键的不对称伸缩[31]与平面外弯曲振动[32]，说明两种材料体系内均发生了碳化。根据Yu等[32]和Zhang等[33]的研究，1035 cm−1处波峰的出现归因于Si—O—Al/Si键的不对称伸缩振动，表明体系内有铝硅酸盐无定型产物，例如水化硅铝酸钙(C-A-S-H)及碱性硅铝酸盐(N-A-S-H)凝胶。465 cm−1处的波峰与Si—O—Si键的弯曲振动有关，与其相邻且在较高波数位置(近600 cm−1)波峰的出现则意味着体系内存在有水化硅酸钙(C-S-H)或C-A-S-H凝胶[31]。进一步注意到，RM的掺入导致1035 cm−1及600 cm−1处的波峰峰强均有所减弱，这意味着对应胶凝产物的减少，与XRD分析结果相一致。
3. 结 论
(1) 聚乙烯纤维增强赤泥-碱矿渣复合材料(PE/RM-GGBS-SF)的抗拉强度可以达到2.4 MPa，同时具有与高延性水泥基复合材料相当的高拉伸应变性能，为3.5%；抗压强度可以高达近50 MPa。
(2) 三点抗弯和单裂缝拉伸等细观试验结果可以很好地解释本研究中碱激发纤维增强复合材料(AAFRC)的高延性行为。两种体系均满足实现拉伸应变硬化的两个核心(强度及能量)准则；且PE/RM-GGBS-SF试件的强度指数(PSHS)和能量指数(PSHE)均大于参照试件，很好地对应了其表现出的较大拉伸应变。
(3) XRD和FTIR分析结果显示：赤泥(RM)的引入导致碱激发体系内出现明显的针铁矿及赤铁矿衍射峰；除水化硅酸钙(C-S-H)或水化硅铝酸钙(C-A-S-H)凝胶外，PE/RM-GGBS-SF水化产物中也存在有与地聚合反应产物相似的物相，即碱性硅铝酸盐(N-A-S-H)凝胶。
-
![]()
图 1 水泥基复合材料制备工艺示意图
Figure 1. Schematic diagram of the preparation process of cement-based composites
![]()
![]()
图 4 不同EG含量的EG-5.0wt%B-CNTs/水泥复合材料的SEM图像：(a) 0.0wt%；(b) 5.0wt%；(c) 7.0wt%；(d) 10.0wt%
Figure 4. SEM images of EG-5.0wt%B-CNTs/cement composites with different EG contents: (a) 0.0wt%; (b) 5.0wt%; (c) 7.0wt%; (d) 10.0wt%
![]()
图 5 不同EG含量的EG-5.0wt%B-CNTs/水泥复合材料的抗压强度(a)和孔隙率(b)
Figure 5. Compressive strength (a) and porosity (b) of EG-5.0wt%B-CNTs/cement composites as a function of different EG content
![]()
图 6 不同EG含量的EG-5.0wt%B-CNTs/水泥复合材料的Seebeck系数随温度变化关系
Figure 6. Variation of Seebeck coefficient with temperature for EG-5.0wt%B-CNTs/cement composites with different EG contents
![]()
图 7 不同EG含量的EG-5.0wt%B-CNTs/水泥复合材料电导率随温度变化关系
Figure 7. Temperature dependence of electrical conductivity of EG-5.0wt%B-CNTs/cement composites with different EG contents
![]()
图 8 不同EG含量的EG-5.0wt%B-CNTs/水泥复合材料的功率因数随温度变化关系
Figure 8. Relationship between power factor and temperature of EG-5.0wt%B-CNTs/cement composites with different EG contents
![]()
图 9 不同冻融循环次数的10.0wt%EG-5.0wt%B-CNTs/水泥复合材料的SEM图像：(a) 0次；(b) 5次；(c) 15次；(d) 25次；(e) 35次
Figure 9. SEM images of 10.0wt%EG-5.0wt%B-CNTs/cement composites with different numbers of freeze-thaw cycle: (a) 0 times; (b) 5 times; (c) 15 times; (d) 25 times; (e) 35 times
![]()
图 10 不同冻融循环次数的10.0wt%EG-5.0wt%B-CNTs/水泥复合材料进行抗压强度测试的破碎形态：(a) 0次；(b) 5次；(c) 15次；(d) 25次；(e) 35次
Figure 10. Crushing morphology of 10.0wt%EG-5.0wt%B-CNTs/cement composites with different numbers of freeze-thaw cycles for compressive strength testing: (a) 0 times; (b) 5 times; (c) 15 times; (d) 25 times; (e) 35 times
![]()
图 11 10.0wt%EG-5.0wt%B-CNTs/水泥复合材料的抗压强度(a)和孔隙率(b)与冻融循环次数的关系
Figure 11. Relationship between the compressive strength (a) and porosity (b) of 10.0wt%EG-5.0wt%B-CNTs/cement composites with the number of freeze-thaw cycles
![]()
图 12 水泥基复合材料冻融循环过程示意图
Figure 12. Schematic diagram of the freeze-thaw cycle process of cement matrix composites
![]()
图 13 10.0wt%EG-5.0wt%B-CNTs/水泥复合材料的热电性能与冻融循环的关系：(a) Seebeck系数；(b) 电导率；(c) 功率因数；(d) 最佳优值(ZT)
Figure 13. Relationship between thermoelectric properties of 10.0wt%EG-5.0wt%B-CNTs/cement composites and freeze-thaw cycles: (a) Seebeck coefficient; (b) Conductivity; (c) Power factor; (d) Optimum value (ZT)
![]()
图 14 冻融循环15次的10.0wt%EG-5.0wt%B-CNTs/水泥复合材料单位面积内的输出功率和热电转换效率与高温端温度的变化关系
Figure 14. Variation of output power and thermoelectric conversion efficiency per square meter versus high temperature end temperature for 10.0wt%EG-5.0wt%B-CNTs/cement composites with 15 freeze-thaw cycles
![]()
图 15 10.0wt%EG-5.0wt%B-CNTs/水泥复合材料在冻融循环中的孔隙变形行为
Figure 15. Pore deformation behavior of 10.0wt%EG-5.0wt%B-CNTs/cement composites during freeze-thaw cycles
表 1 膨胀石墨(EG)-硼掺杂碳纳米管(B-CNTs)/水泥复合材料的材料组成
Table 1 Material composition of expanded graphite (EG)-boron-doped carbon nanotube (B-CNTs)/cement composites
Sample EG content/g B-CNTs content/g Cement content/g 5.0wt%B-CNTs/cement 0.0 1.0 (5.0wt%) 20.0 5.0wt%EG/cement 1.0 (5.0wt%) 0.0 20.0 5.0wt%EG-5.0wt%B-CNTs/cement 1.0 (5.0wt%) 1.0 (5.0wt%) 20.0 7.0wt%EG-5.0wt%B-CNTs/cement 1.4 (7.0wt%) 1.0 (5.0wt%) 20.0 10.0wt%EG-5.0wt%B-CNTs/cement 2.0 (10.0wt%) 1.0 (5.0wt%) 20.0
下载: 导出CSV
表 2 水泥试样冻融循环前浸泡不同时间的质量变化
Table 2 Changes in mass of cement specimens immersed for different time before freeze-thaw cycles
Sample Changes in mass of cement specimens/g 0 h 8 h 16 h 24 h 32 h 40 h 48 h 1 7.766 8.636 8.639 8.640 8.639 8.640 8.640 2 7.712 8.897 8.899 8.899 8.890 8.892 8.891 3 7.896 9.140 9.141 9.141 9.142 9.144 9.145 4 7.643 8.731 8.734 8.736 8.738 8.737 8.738 Note: Samples 1, 2, 3, 4 represent 5, 15, 25, 35 freeze-thaw cycles, respectively.
下载: 导出CSV
-
[1] 崔一纬, 魏亚. 水泥基复合材料热电效应综述: 机制、材料、影响因素及应用[J]. 复合材料学报, 2020, 37(9):2077-2093. CUI Yiwei, WEI Ya. A review of the thermoelectric effect of cement matrix composites: Mechanisms, materials, influencing factors and applications[J]. Acta Materiae Compositae Sinica,2020,37(9):2077-2093(in Chinese).
[2] HAN B, DING S, WANG J, et al. Nano-engineered cementitious composites: Principles and practices[M]. Dalian: Nano-Engineered Cementitious Composites: Principles and Practices, 2018: 1-10.
[3] JI T, ZHANG X, LI W. Enhanced thermoelectric effect of cement composite by addition of metallic oxide nanopowders for energy harvesting in buildings[J]. Construction and Building Materials,2016,115:576-581. DOI: 10.1016/j.conbuildmat.2016.04.035
[4] YANG L, CHEN Z G, DARGUSCH M S, et al. High performance thermoelectric materials: Progress and their applications[J]. Advanced Energy Materials,2018,8(6):1701797. DOI: 10.1002/aenm.201701797
[5] 樊宇澄, 冯闯. 热电水泥基复合材料研究现状及展望[J]. 材料导报, 2023(17):1-51. FAN Yucheng, FENG Chuang. Current status and prospects of thermoelectric cement matrix composites[J]. Material Review,2023(17):1-51(in Chinese).
[6] HAN B, ZHANG L, OU J. Smart and multifunctional concrete toward sustainable infrastructures[M]. Singapore: Springer, 2017: 10-15.
[7] SINGH V P, KUMAR M, SRIVASTAVA R S, et al. Thermoelectric energy harvesting using cement-based composites: A review[J]. Materials Today Energy,2021,21(3-4):100714.
[8] JALDURGAM F F, AHMAD Z, TOUATI F. Low-toxic, earth-abundant nanostructured materials for thermoelectric applications[J]. Nanomaterials,2021,11(4):895. DOI: 10.3390/nano11040895
[9] SUN M, LI Z, MAO Q, et al. Study on the hole conduction phenomenon in carbon fiber-reinforced concrete[J]. Cement and Concrete Research,1998,28(4):549-554. DOI: 10.1016/S0008-8846(98)00011-8
[10] WEN S, CHUNG D D L. Erratum to "Seebeck effect in carbon fiber reinforced cement"[J]. Cement and Concrete Research,2004,34(12):2341-2342. DOI: 10.1016/j.cemconres.2004.01.010
[11] ZUO J, YAO W, WU K. Seebeck effect and mechanical properties of carbon nanotube-carbon fiber/cement nanocomposites[J]. Fullerenes, Nanotubes and Carbon Nanostructures,2015,23(5):383-391. DOI: 10.1080/1536383X.2013.863760
[12] WEI J, ZHAO L, ZHANG Q, et al. Enhanced thermoelectric properties of cement-based composites with expanded graphite for climate adaptation and large-scale energy harvesting[J]. Energy and Buildings,2018,159:66-74. DOI: 10.1016/j.enbuild.2017.10.032
[13] WEI J, FAN Y, ZHAO L, et al. Thermoelectric properties of carbon nanotube reinforced cement-based composites fabricated by compression shear[J]. Ceramics International,2018,44(6):5829-5833. DOI: 10.1016/j.ceramint.2018.01.074
[14] TZOUNIS L, LIEBSCHER M, FUGE R, et al. p- and n-type thermoelectric cement composites with CVD grown p- and n-doped carbon nanotubes: Demonstration of a structural thermoelectric generator[J]. Energy and Buildings,2019,191:151-163. DOI: 10.1016/j.enbuild.2019.03.027
[15] WEI J, MIAO Z, WANG Y, et al. Boosting power factor of thermoelectric cementitious composites by a unique CNT pretreatment process with low carbon content[J]. Energy and Buildings,2022,254:111671.
[16] LI Y, ZHAI Y, LIU X, et al. Research on fractal characteristics and energy dissipation of concrete suffered freeze-thaw cycle action and impact loading[J]. Materials,2019,12(16):2585. DOI: 10.3390/ma12162585
[17] CAO J, CHUNG D. Role of moisture in the Seebeck effect in cement-based materials[J]. Cement & Concrete Research,2005,35(4):810-812.
[18] 魏剑, 薛飞, 王佳敏, 等. 低温循环载荷对碳纤维增强硫铝酸盐水泥基复合材料热电性能的影响研究[J]. 硅酸盐通报, 2018, 37(11):3503-3509. DOI: 10.16552/j.cnki.issn1001-1625.2018.11.023 WEI Jian, XUE Fei, WANG Jiamin, et al. Study on the effect of low temperature cyclic loading on the thermoelectric properties of carbon fiber reinforced sulfoaluminate cement matrix composites[J]. Bulletin of the Chinese Ceramic Society,2018,37(11):3503-3509(in Chinese). DOI: 10.16552/j.cnki.issn1001-1625.2018.11.023
[19] WEI J, WANG Y, LI X, et al. Effect of porosity and crack on the thermoelectric properties of expanded graphite/carbon fiber reinforced cement-based composite[J]. International Journal of Energy Research,2020,44(89):6885-6893.
[20] WEI J, ZHANG Q, ZHAO L, et al. Effect of moisture on the thermoelectric properties in expanded graphite/carbon fiber cement composites[J]. Ceramics International, 2017, 43(14): 10763-10769.
[21] WEI J, ZHAO L L, HAO L. Enhanced thermoelectric properties of cement-based composites with expanded graphite for climate adaptation and large-scale energy harvesting[J]. Energy & Buildings,2018,159:66-74.
[22] 张坤, 王毅红, 卜永红, 等. 尺寸效应对生土立方体试件抗压强度的影响[J]. 兰州理工大学学报, 2021, 47(2):107-112. DOI: 10.3969/j.issn.1673-5196.2021.02.016 ZHANG Kun, WANG Yihong, BU Yonghong, et al. Effect of dimensional effect on compressive strength of raw soil cubic specimens[J]. Journal of Lanzhou University of Technology,2021,47(2):107-112(in Chinese). DOI: 10.3969/j.issn.1673-5196.2021.02.016
[23] HOU Z, XIAO Y, ZHAO L D. Investigation on carrier mobility when comparing nanostructures and bands manipulation[J]. Nanoscale,2020,12(24):12741-12747. DOI: 10.1039/D0NR02649B
[24] 王峰. 硫酸盐侵蚀与冻融循环耦合作用下碳纳米管混凝土力学性能及损伤机理研究[D]. 西安: 长安大学, 2020. WANG Feng. Mechanical properties and damage mechanism of carbon nanotube concrete under the coupling effect of sulfate erosion and freeze-thaw cycles[D]. Xi'an: Chang'an University, 2020(in Chinese).
[25] DING S, XIANG Y, NI Y Q, et al. In-situ synthesizing carbon nanotubes on cement to develop self-sensing cementitious composites for smart high-speed rail infrastructures[J]. Nano Today,2022,43:101438. DOI: 10.1016/j.nantod.2022.101438
[26] WANG H, SUN Q. Effect of freeze-thaw damage at curing time on mechanical properties of polyurethane concrete[J]. Multidiscipline Modeling in Materials and Structures,2022,18(5):772-792. DOI: 10.1108/MMMS-06-2022-0112
[27] WANG X G, RHEE I, WANG Y, et al. Compressive strength, chloride permeability, and freeze-thaw resistance of MWNT concretes under different chemical treatments[J]. The Scientific World Journal, 2014, 2014: 572102.
[28] 李相国, 明添, 刘卓霖, 等. 碳纳米管水泥基复合材料耐久性及力学性能研究[J]. 硅酸盐通报, 2018, 37(5):1497-1502. DOI: 10.16552/j.cnki.issn1001-1625.2018.05.001 LI Xiangguo, MING Tian, LIU Zhuolin, et al. Study on the durability and mechanical properties of carbon nanotube cement matrix composites[J]. Bulletin of the Chinese Ceramic Society,2018,37(5):1497-1502(in Chinese). DOI: 10.16552/j.cnki.issn1001-1625.2018.05.001
[29] 张誉. 混凝土结构耐久性概论[M]. 上海: 上海科学技术出版社, 2003: 25-40. ZHANG Yu. Introduction to the durability of concrete structures[M]. Shanghai: Shanghai Science and Technology Press, 2003: 25-40(in Chinese).
[30] FAN W, ZHANG Y, GUO C Y, et al. Toward high thermoelectric performance for polypyrrole composites by dynamic 3-phase interfacial electropolymerization and chemical doping of carbon nanotubes[J]. Composites Science and Technology,2019,183(20):107794.
[31] VIGOLO D, BUZZACCARO S, PIAZZA R. Thermophoresis and thermoelectricity in surfactant solutions[J]. Langmuir: The ACS Journal of Surfaces and Colloids,2010,26(11):7792-7801. DOI: 10.1021/la904588s
[32] CUI Y, WEI Y. Mixed "ionic-electronic" thermoelectric effect of reduced graphene oxide reinforced cement-based composites[J]. Cement and Concrete Composites,2022,128:104442. DOI: 10.1016/j.cemconcomp.2022.104442
[33] WEI J, LI X T, WANG Y, et al. Record high thermoelectric performance of expanded graphite/carbon fiber cement composites enhanced by ionic liquid 1-butyl-3-methylimidazolium bromide for building energy harvesting[J]. Journal of Materials Chemistry C, 2021, 9(10): 3682-3691.
[34] 薛飞. 环境载荷对膨胀石墨/碳纤维增强水泥基复合材料热电性能的影响研究[D]. 西安: 西安建筑科技大学, 2018. XUE Fei. Study on the effect of environmental loading on the thermoelectric properties of expanded graphite/carbon fiber reinforced cement matrix composites[D]. Xi'an: Xi'an University of Architecture and Technology, 2018(in Chinese).
[35] LIU M, QIN X Y. Enhanced thermoelectric performance through energy-filtering effects in nanocomposites dispersed with metallic particles[J]. Applied Physics Letters,2012,101(13):16631.
[36] 赵树青, 董春晖, 宋元金. 含水量对碳纤维水泥砂浆导电性能影响的试验研究[J]. 公路, 2020, 65(10):303-305. ZHAO Shuqing, DONG Chunhui, SONG Yuanjin. Experimental study on the effect of water content on the electrical conductivity of carbon fiber cement mortar[J]. Highway,2020,65(10):303-305(in Chinese).
[37] WANG Y, ZHAO X, ZHAO Y. Piezoresistivity of cement matrix composites incorporating multiwalled carbon nanotubes due to moisture variation[J]. Advances in Civil Engineering, 2020, 2020: 5476092.
[38] WEI J, WANG Y, LI X, et al. Dramatically improved thermoelectric properties by defect engineering in cement-based composites[J]. ACS Applied Materials & Interfaces,2021,13(3):3919-3929.
[39] GAURAV K, PANDEY S K. Efficiency calculation of a thermoelectric generator for investigating the applicability of various thermoelectric materials[J]. Journal of Renewable and Sustainable Energy,2017,9(1):014701. DOI: 10.1063/1.4976125
[40] GHOSH S, HARISH S, ROCKY K A, et al. Graphene enhanced thermoelectric properties of cement-based composites for building energy harvesting[J]. Energy and Buildings,2019,202(11):109419.
-
期刊类型引用(3)
1. 程超，张晨宇，裴志磊，陈正国，周飞，周金利，张辉，孙泽玉，余木火. 双环戊二烯单体预聚增粘及其碳纤维增强复合材料性能评价. 复合材料学报. 2024(01): 155-169 .
本站查看
2. 郝励. 碳纤维对SiC陶瓷基材料的导热性能影响研究. 化学与粘合. 2024(03): 235-239 . 百度学术
3. 柯锋，王朝恩. 热压制备的碳纤维复合材料不同温度的机械性能测试. 粘接. 2023(10): 112-114 . 百度学术
其他类型引用(1)
-
目的
随着社会快速发展，资源的大量开采、交通基建的发展使得城市环境温度增加，利用温差发电实现热能与电能的相互转换的热电水泥基复合材料来降低城市环境温度成为当前研究的重点，但其低的Seebeck系数、低的电导率及易受环境影响等问题，仍然制约了它的大规模应用。针对此问题，本文提出通过硼掺杂碳纳米管和膨胀石墨协同增强水泥基复合材料热电性能，并在最佳热电性能基础上研究环境温度对其力学及热电性能的影响。
方法采用干压成型工艺将高Seebeck系数的硼掺杂碳纳米管(Boron-Doped Carbon Nanotubes，B-CNTs)和高导电的膨胀石墨(Expanded Graphite，EG)混合，制备了EG-(B-CNTs)/水泥复合材料。将混合后的材料放倒入(10×10×40 mm)的钢模中压制、养护、水化、和干燥，然后对其进行热电性能测试。模拟冬季环境中水泥基体的冻融循环情况，试验开始前，将水泥试样浸泡于水箱中使之质量不发生变化，每一个冻融循环试验均用时2.5小时，进行室温(约15 ℃)~ -20 ℃ ~室温(约15 ℃)冻融循环，处理次数分别0、5、15、25和35次，研究冻融循环对其力学及热电性能的影响。
结果制备的EG-(B-CNTs)/水泥复合材料，其随着EG掺入量增加，水泥基复合材料抗压强度降低，掺入量为10.0 wt%时EG水泥基复合材料抗压强度为65.36 MPa。EG与B-CNTs多尺度混杂，由于高结晶度的EG协同作用，水泥基复合材料的电导率提高，温度引发载流子激发，载流子浓度增加导致Seebeck系数降低，但整体强化了EG-(B-CNTs)/水泥复合材料的热电性能。10.0 wt% EG-5.0 wt%(B-CNTs)/水泥复合材料电导率达到3.62 S/cm，Seebeck系数绝对值达到64.1 μV/℃，呈n型半导体导电类型，热电功率因数为1.49 μW·m·℃，为未添加EG的水泥基复合材料的10倍多。模拟冬季环境中水泥基体的冻融循环对力学及热电性能的影响。随着冻融循环次数增加，10.0 wt% EG-5.0 wt%(B-CNTs)/水泥复合材料抗压强度降低。冻融载荷引起的水泥基复合材料微观结构发生变化，使得界面缺陷增加，增加了载流子散射，电导率降低。然而冻融循环导致着更多的孔隙和裂缝引入固体/固体界面和液体/固体界面，增加了载流子散射，界面缺陷在载流子运动方向上形成能量屏障，在散射和能量过滤效应下强化Seebeck效应，从而使水泥基复合材料的热电性能达到提升。当冻融循环15次时，10.0 wt% EG-5.0 wt%(B-CNTs)/水泥复合材料的热电性能，表现为n型半导体，电导率降低为2.98 S/cm，Seebeck系数绝对值为71.5 μV/℃，在70 ℃时取得最高ZT值为1.37×10。相比于未冻融循环的水泥基复合材料的热电优值有所提升，其单位面积内的输出功率和热电转换效率分别为76.0 μW/m和3.42×10。
结论高导电的EG与B-CNTs多尺度混杂，水泥基复合材料的电导率提高，温度引发载流子激发，载流子浓度增加导致Seebeck系数降低，但整体强化了EG-(B-CNTs)/水泥复合材料的热电性能。冻融循环后的水泥基复合材料不仅导致孔隙和裂纹增加，水分的存在也会影响水泥基复合材料的热电性能，高密度缺陷界面的引入，导致载流子散射强度增加，出现水泥基复合材料冻融循环Seebeck系数强化现象。本研究混杂增强提升了水泥基复合材料热电性能，研究了环境条件对其热电性能的影响，对于未来实际应用提供一定的理论基础。
-
随着社会快速发展，资源的大量开采、交通基建的发展使得城市环境温度增加，利用温差发电实现热能与电能的相互转换的热电水泥基复合材料来降低城市环境温度成为当前研究的重点，但其低的Seebeck系数、低的电导率及易受环境影响等问题，仍然制约了它的大规模应用。
本文提出了在高Seebeck系数的硼掺杂碳纳米管(Boron-Doped Carbon Nanotubes，B-CNTs)基础上，添加高导电的膨胀石墨(Expanded Graphite，EG)，通过B-CNTs和EG多尺度混杂协同作用，整化强化了水泥基复合材料的功率因数，相比于未添加EG的水泥基复合材料功率因数提升10倍，为1.49 μW·m-1·℃-2。热电水泥基复合材料易遭受冻融循环的破坏，冻融循环后的水泥基复合材料孔隙率增加和水分的存在，引入了固/固、液/固等高密度缺陷界面，导致载流子散射强度增加，出现水泥基复合材料冻融循环 Seebeck系数强化现象。冻融循环15次时，10.0 wt% EG-5.0 wt%(B-CNTs)/水泥复合材料Seebeck系数比未冻融循环的水泥基复合材料提高12%。功率因数为1.54 μW·m-1·℃-2。

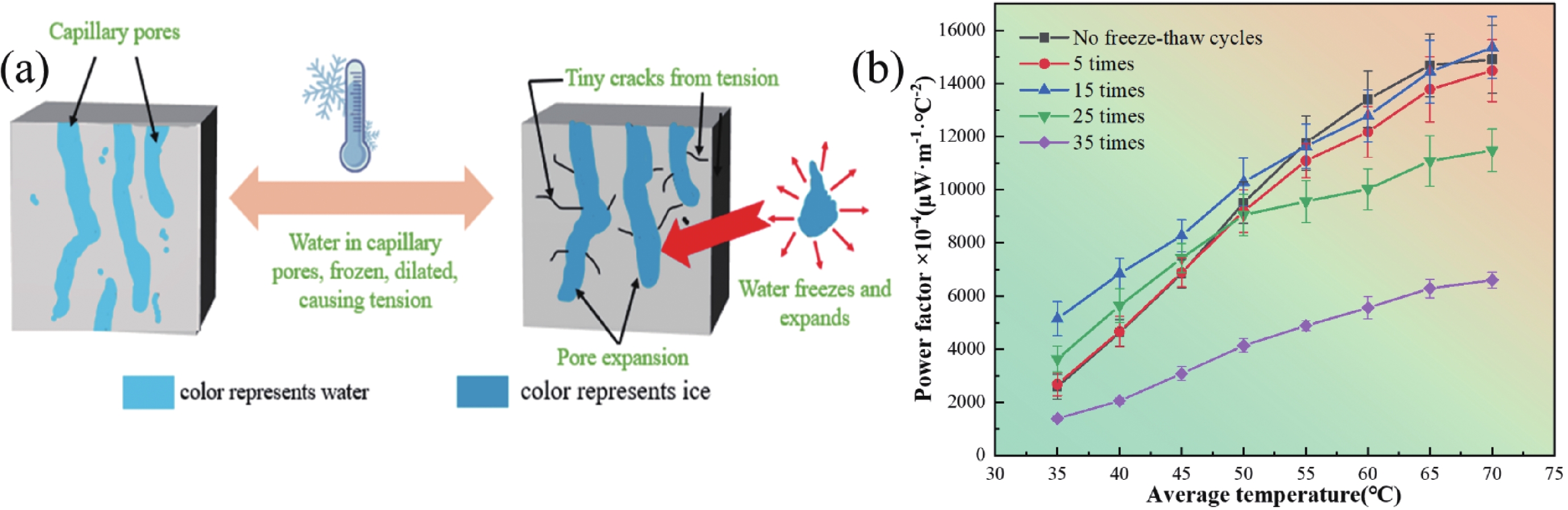

(a) Schematic diagram of freeze-thaw cycles; (b) temperature dependence of the thermoelectric power factor of cement matrix composites
