TiO2基环境稳定性光催化自清洁涂层的设计及制备

王鹏刚, 陈睿馨, 逄博, 张敏, 孙晓光, 凌梓峻, 张海洋

王鹏刚, 陈睿馨, 逄博, 等. TiO2基环境稳定性光催化自清洁涂层的设计及制备[J]. 复合材料学报, 2025, 42(3): 1387-1401. DOI: 10.13801/j.cnki.fhclxb.20240616.001
引用本文: 王鹏刚, 陈睿馨, 逄博, 等. TiO2基环境稳定性光催化自清洁涂层的设计及制备[J]. 复合材料学报, 2025, 42(3): 1387-1401. DOI: 10.13801/j.cnki.fhclxb.20240616.001
WANG Penggang, CHEN Ruixin, PANG Bo, et al. Design and preparation of TiO2-based environmentally stable photocatalytic self-cleaning coatings[J]. Acta Materiae Compositae Sinica, 2025, 42(3): 1387-1401. DOI: 10.13801/j.cnki.fhclxb.20240616.001
Citation: WANG Penggang, CHEN Ruixin, PANG Bo, et al. Design and preparation of TiO2-based environmentally stable photocatalytic self-cleaning coatings[J]. Acta Materiae Compositae Sinica, 2025, 42(3): 1387-1401. DOI: 10.13801/j.cnki.fhclxb.20240616.001

TiO2基环境稳定性光催化自清洁涂层的设计及制备

基金项目: 国家自然科学基金(U22A20229);山东省自然科学基金(ZR2021ME0081);山东省泰山学者计划(tsqn202306031)
详细信息
    通讯作者:

    逄博,博士,副教授,硕士生导师,研究方向为有机无机复合材料、修补材料、机敏材料、界面粘结 E-mail:pangbo@qut.edu.cn

  • 中图分类号: TB332

Design and preparation of TiO2-based environmentally stable photocatalytic self-cleaning coatings

Funds: National Natural Science Foundation of China (U22A20229); Natural Science Foundation of Shandong Province (ZR2021ME0081); Taishan Scholar Program of Shandong Province (tsqn202306031)
  • 摘要:

    将光催化活性与超疏水性相结合,一方面,涂层利用表面超疏水作用能够将污染物通过水珠带走;另一方面,光催化作用能够对有机污染物进行降解,同时维持材料的超疏水特性。通过洞渣制石英砂(Quartz sand)协同TiO2构筑微纳米粗糙结构,以聚甲基氢硅氧烷(PMHS)和钛酸四丁酯(TBT)作为低表面能物质,制备了坚固耐磨的PMHS/TBT-Quartz sand-TiO2光催化自清洁成膜涂层。结果表明,涂层接触角为 154.4°,滚动角小于 10°。TiO2有效地负载到石英砂表面,构造了优异的微纳米粗糙结构。涂层具有优良的光催化活性,可降解表面有机物小分子去除空气中的氮氧化物。此外,涂层在经过连续摩擦损伤、长期紫外暴露、冻融循环等不同的破坏形式后,仍能保持环境稳定性。



    Abstract:

    Combining photocatalytic activity with superhydrophobicity, on the one hand, the surface superhydrophobicity can be utilized to carry away pollutants through water droplets, and on the other hand, photocatalysis can degrade organic pollutants and maintain the superhydrophobicity of the materials. A robust and wear-resistant PMHS/TBT-Quartz sand-TiO2 photocatalytic self-cleaning film-forming coating was prepared by constructing a micro- and nano-scrubber structure with quartz sand made from cave slag in synergy with TiO2, and using poly(methylhydrosiloxane) (PMHS) and tetrabutyl titanate (TBT) as the low-surface-energy substances. The results show that the contact angle of the coating is 154.4°, and the rolling angle is less than 10°. TiO2 is effectively loaded onto the surface of quartz sand, and an excellent micro and nano rough structure is constructed. The coating has excellent photocatalytic activity, which can degrade small organic molecules on the surface to remove nitrogen oxides in the air. In addition, the coating remains environmentally stable after continuous friction damage, long-term UV exposure, freeze-thaw cycles and other forms of damage.



  • 混凝土材料是当今社会应用最广泛的建筑材料,其材料具有来源广泛、制作工艺简单及优良的抗压性能等优点,但同时也存在着抗拉强度低、韧性差、易开裂等缺点。随着工程结构逐渐向综合性、复杂化、高层化方向发展,实际工程对建筑材料性能的要求也愈来愈高[1]。同时,清洁能源的发展、西部大开发战略、东北振兴计划的实施及美国提出在月球建设混凝土空间基地的计划[2],使混凝土在低温环境下的使用呈上升趋势,低温环境下对材料性能的要求更加严苛。

    近年来,一种随机乱向分布的短纤维增强水泥基复合材料由密执安大学Li等[3]提出,并将该材料命名为Engineered cementitious composites,简称ECC,国内将其称之为超高韧性水泥基复合材料(Ultra high toughness cementitious composites,UHTCC)。现有研究成果表明UHTCC的优化设计使其能够在开裂后仍能承受较高的荷载,呈现出类似于金属材料的伪应变硬化特征[4-6],将传统水泥基材料单一裂纹破坏向多重细微裂纹稳态转变[7-8]。研究表明UHTCC的极限拉应变可以达到3%以上,相比于普通混凝土提升了100倍之多,且更突出的是达到极限荷载时UHTCC的平均裂缝宽度仅为60 μm,具有多缝开裂和优异的裂缝分散能力[9-11]

    UHTCC所具有的优良性能可以广泛应用于高层、超高层及对裂缝要求严格的建筑结构。随着大型液态天然气(Liquid nature gas,LNG)罐、可燃冰的开发利用和低温工程的建设发展,混凝土在低温环境下的应用愈加广泛[12]。同时自UHTCC问世以来,各界学者针对其力学性能、耐久性能及工程应用等方面也展开了诸多研究,并取得了丰硕的成果[13]。但对UHTCC新型材料在超低温下的力学性能及耐久性研究却少有公开文献报道,低温下混凝土结构的失效主要是由于混凝土中的孔隙、微裂缝及空腔中的水分冻结、融化[14-15]等引起。由于水过渡到冰的过程裂缝中自由状态的水体积会增大,导致扩大了冻结的凹口,使混凝土的强度进一步降低[16]。对此,国内外学者已经进行了一些试验和理论上的初步研究,Dahmani等[17]对超低温下混凝土的应力-应变关系、抗压强度、抗拉强度、弹性模量等性能进行了深入研究;Xie等[18]研究结果表明,混凝土在超低温下抗压强度会提高,且提高程度与含水率和温度有关;Cai等[19]研究表明:随着温度的降低,由于范德华力及孔隙中冰的填充,混凝土的抗压强度、抗折强度及劈裂抗拉强度都有显著提升。而UHTCC材料通过掺入2.5vol%以下的聚乙烯醇纤维增强基体,能有效抑制超低温作用后内部孔隙水变成冰后引起的体积膨胀及低温下基体收缩产生的应力,纤维掺入有效降低了由低温损伤所导致的混凝土材料的强度退化,减少内部缺陷及微裂缝扩展,缓解了裂缝尖端处的应力集中现象,使材料内部发生应力重分布,提升了基体机械咬合力和基体-纤维界面的粘结力。

    轴心抗压性能作为混凝土性能的重要指标,在受压时呈现明显的脆性,而在一些较高要求的结构关键部位,除了在结构正常使用期限内不仅受到外来荷载作用,同时还将受到低温作用、化学侵蚀等环境的影响,鉴于UHTCC材料的优良性能和工程应用的广泛性。本文为进一步研究UHTCC新型材料在超低温下的抗压韧性和变形能力,选取了100 mm×100 mm×300 mm的棱柱体试块,进行了5组不同纤维掺量的UHTCC单轴受压试验,研究了纤维体积掺量、超低温作用等因素对其抗压韧性的影响,确定超低温下UHTCC抗压韧性的评定方法,为超高韧性水泥基复合材料的推广应用提供参考依据。

    制备UHTCC用水泥为P.O.42.5普通硅酸盐水泥、Ⅰ级粉煤灰、精细河沙,聚乙烯醇(Polyvinyl alcohol,PVA)纤维选用日本Kuraray公司生产的可乐纶K-Ⅱ型,其性能指标为见表1,试件分组见表2

    表  1  聚乙烯醇(PVA)纤维性能指标
    Table  1.  Polyvinyl alcohol (PVA) fiber performance index
    NameDensity/(g·cm−3)Diameter/mmLength/mmElastic modulus/MPaTensile strength/MPaElongation/%
    REC15×12 1.3 0.04 12 120 526 6
    下载: 导出CSV
    | 显示表格
    表  2  超高韧性水泥基复合材料(UHTCC)配合比及试验分组
    Table  2.  Ultra high toughness cementitious composites (UHTCC) mix proportion and test grouping
    SpecimenVolume fraction of
    PVA fiber/vol%
    Temperature/℃Fly ash/
    (kg·m−3)
    Cement/
    (kg·m−3)
    Sand/
    (kg·m−3)
    Silica fume/
    (kg·m−3)
    C30 0 20/0/−50/−100/−150/−196 533.3 120 133.3 13.3
    0.5vol%PVA/C30 0.5 20/0/−50/−100/−150/−196 533.3 120 133.3 13.3
    1.0vol%PVA/C30 1.0 20/0/−50/−100/−150/−196 533.3 120 133.3 13.3
    1.5vol%PVA/C30 1.5 20/0/−50/−100/−150/−196 533.3 120 133.3 13.3
    2.0vol%PVA/C30 2.0 20/0/−50/−100/−150/−196 533.3 120 133.3 13.3
    下载: 导出CSV
    | 显示表格

    先将胶凝材料及细骨料倒入搅拌机中进行2 min的干拌,使物料充分混合,在拌和过程中做好封闭处理以防止物料损失,然后加入水继续搅拌,待拌合物呈现团状时均匀投入PVA纤维,防止纤维结团,再搅拌2 min得到最终拌合物。每组试件包括三个尺寸为100 mm×100 mm×300 mm的棱柱体试件,浇筑完成后24 h拆模,放入标准养护室养护28天,取出后置于自然环境下晾干。为检测试件的温度,将混凝土试块表面粘贴热电偶并放入湖北工业大学自主研发的低温试验箱中,采用通入液氮的方式进行降温,降温速率为2℃/min。本试验设置20℃、0℃、−50℃、−100℃、−150℃、−196℃共六个温度梯度,当试块达到目标温度设定值后再进行恒温100 min,直至试件整体达到目标温度,降温装置如图1所示。降温完成后,将试件取出并放入保温箱中进行下一步试验。加载试验采用500 t电液伺服压力实验机进行加载,按照荷载控制方式进行加载,加载速率设置为0.5 MPa/s,试验装置如图2所示。

    图  1  低温试验设备与低温处理后试件形态
    Figure  1.  Cryogenic equipment and specimen shape after cryogenic treatment
    图  2  试验加载装置
    Figure  2.  Test loading device

    随着荷载的增加,普通混凝土在轴心受压过程中出现竖向裂缝后,混凝土试块立刻丧失承载力,表现为明显的脆性破坏。而UHTCC材料在受压破坏过程中体现出了较好的韧性,整个受压破坏过程主要分为正常工作阶段、裂缝发展阶段及破坏阶段。

    在正常工作阶段,由于荷载较小,试块截面应力与应变呈正比关系,此时处于弹性阶段;随着荷载的增加,试件的横向变形逐渐增加,表面开始出现竖向微裂缝,试件处于弹塑性阶段,此时在裂缝延伸的尖端出现应力集中现象,UHTCC中的纤维开始发挥桥联作用,截面上应力将发生重分布,纤维将应力传递给基体,此时纤维起到了增韧阻裂的作用,约束了基体内部裂缝扩展延伸;当荷载加载至峰值荷载的80%以上,竖向裂缝逐渐变宽,试件应变急剧增大,横向变形也逐渐增大,应力-应变曲线出现明显弯曲段,继续增大荷载,试件的横向变形急剧增大形成一条主裂缝,并伴随纤维拔出或断裂的“滋滋”声;达到极限荷载时变形达到最大,承载力降低,试件破坏。各试件破坏后的裂缝形态如图3所示。经历过超低温后UHTCC材料具有较好的完整性,表面无明显外鼓和剥落现象,除试件表面附着一层霜外,细微裂缝更加明显。

    图  3  不同纤维体积掺量的UHTCC破坏形态
    Figure  3.  UHTCC failure morphologies with different fiber volume contents

    韧性性能体现出材料吸收能量及抵抗断裂破坏的能力,试验测得各组试件单轴受压作用下的荷载-变形曲线如图4所示,而在实际工程中主要通过应力-应变曲线下覆盖的面积来衡量材料的韧性。表3表4列出了各组试件的峰值荷载及变形情况。

    图  4  UHTCC的单轴受压荷载-变形曲线
    Figure  4.  UHTCC uniaxial compression load-deformation curves
    表  3  各UHTCC试件平均抗压强度试验值
    Table  3.  Average compressive strength test values of UHTCC specimens MPa
    Action temperature20℃0℃−50℃−100℃−150℃−196℃
    Measured temperature 20℃ 0℃ −50℃ −98.2℃ −132.2℃ −162.8℃
    C30 27.648 27.080 28.904 32.984 34.584 31.384
    0.5vol%PVA/C30 29.288 28.976 32.968 35.296 36.168 35.464
    1.0vol%PVA/C30 32.920 34.048 46.840 48.984 54.864 57.424
    1.5vol%PVA/C30 30.352 32.312 33.688 39.760 43.368 42.552
    2.0vol%PVA/C30 29.152 29.448 29.920 33.696 35.792 31.456
    下载: 导出CSV
    | 显示表格
    表  4  各阶段荷载及UHTCC相应变形
    Table  4.  Load and corresponding deformation of UHTCC at each stage
    SpecimenTemperature/℃Cracking deformation δc/mmCracking load/kNPeak deformation/mmPeak load/kN
    C30 20 1.01 276.48
    0 1.02 270.80
    −50 1.02 289.04
    −100 1.08 329.84
    −150 1.14 345.84
    −196 1.01 313.84
    0.5vol%PVA/C30 20 0.452 112.72 1.01 292.88
    0 0.483 105.86 1.01 289.76
    −50 0.574 129.43 1.12 329.68
    −100 0.694 152.31 1.24 352.96
    −150 0.691 136.19 1.34 361.68
    −196 0.694 146.58 1.35 354.64
    1.0vol%PVA/C30 20 0.582 107.45 1.24 329.20
    0 0.683 128.04 1.34 340.48
    −50 0.716 156.30 1.35 468.40
    −100 0.793 169.63 1.56 489.84
    −150 0.804 174.05 1.46 548.64
    −196 0.911 245.98 1.57 574.24
    1.5vol%PVA/C30 20 0.683 111.13 1.23 303.52
    0 0.684 113.92 1.23 323.12
    −50 0.815 129.48 1.36 336.88
    −100 0.784 157.38 1.56 397.60
    −150 0.682 162.77 1.45 433.68
    −196 0.622 158.41 1.24 425.52
    2.0vol%PVA/C30 20 0.582 92.68 1.24 291.52
    0 0.692 105.48 1.24 294.48
    −50 0.794 111.88 1.35 299.20
    −100 0.911 122.42 1.35 336.96
    −150 0.914 141.10 1.46 357.92
    −196 0.816 115.73 1.46 314.56
    下载: 导出CSV
    | 显示表格

    为确定UHTCC的受压性能,需要准确确定第一条裂缝出现时的变形δc,目前确定初裂时的变形主要通过作图法,而这种方法存在较大的人为因素。通过采用荷载-变形曲线下覆盖的面积与理想线弹性材料在相同荷载和变形时曲线下覆盖的面积之间的关系来确定第一条裂缝出现时的变形δc。通过UHTCC的荷载-变形曲线下的覆盖面积AUHTCC与理想线弹性材料在同样的荷载下荷载-变形曲线下的面积AL的差值与AUHTCC的比值设为C%,计算表达式如下:

    AUHTCCALAUHTCC=δc0P(δ)dδ12P(δc)δcδc0P(δ)dδ=C% (1)

    由于实测曲线与理论曲线存在一定的误差,选取C值为5,计算得出了开裂变形、开裂荷载。表4为各组试件的开裂荷载、峰值荷载及相应变形,其中C30为无纤维掺入组,其破坏形式为明显的脆性破坏,一旦出现裂缝试件立即破坏,因此可认为其开裂荷载即为峰值荷载。

    参照CECS13:2009[20]关于等效弯曲强度fe的计算方法,根据UHTCC试件单轴抗压的荷载-变形曲线,提出等效抗压强度的计算公式如下:

    fce=PA=ΩuδuA (2)

    式中:P为轴向压力;fce为等效抗压强度;Ωu为竖向变形量为δu时荷载-变形曲线下的面积;δu为荷载下降至极限荷载u倍对应的竖向变形量,u可取0.85、0.50、0.20;A为试件单轴受压的面积。

    抗压韧性体现材料在受到轴向压力作用下吸收能量和抵抗外部荷载作用的能力,按式(2)计算的等效抗压强度反应了试件在受力过程中承载力下降至峰值荷载的20%左右,但未考虑试件破坏过程中的变形影响,不能反应试件的抗压韧性。针对试件变形对其抗压韧性的影响,引入变形系数对于抗压韧性的影响,其中l为棱柱体高,修正公式如下:

    Fcu=fce×δul=ΩuAl (3)

    通过式(3)可以得到Fcu,定义Fcu为修正等效抗压强度,作为试件受到轴向压力时的抗压韧性评价指标。表5为各试件在不同温度下的修正等效抗压强度。

    表  5  不同影响因素下的UHTCC等效抗压强度及变形能
    Table  5.  UHTCC equivalent compressive strength and deformation energy under different influencing factors
    SpecimenTemperature/℃Equivalent compressive
    strength/MPa
    Modified equivalent
    compressive strength
    Deformation energy
    u=0.85u=0.5u=0.2u=0.85u=0.5u=0.2A1A13A15.5A110
    C30 20 15.99 16.09 15.14 0.069 0.080 0.086 262.62
    0 15.95 15.99 15.19 0.065 0.074 0.078 238.36
    −50 15.36 15.65 15.12 0.057 0.063 0.067 203.23
    −100 18.28 18.49 18.32 0.071 0.078 0.081 239.75
    −150 19.10 19.27 19.25 0.076 0.080 0.081 244.80
    −196 16.64 16.84 16.63 0.059 0.064 0.066 198.57
    0.5vol%PVA/C30 20 18.54 18.67 13.59 0.091 0.138 0.225 20.38 203.54 410.9 601.35
    0 16.94 17.69 12.38 0.077 0.120 0.200 23.07 228.13 381.51 575.90
    −50 17.89 18.28 12.90 0.085 0.107 0.209 38.22 277.60 410.58 590.23
    −100 17.53 18.26 11.96 0.078 0.096 0.194 46.42 306.29 432.35 536.75
    −150 18.21 18.52 12.61 0.092 0.101 0.208 45.92 313.43 451.58 578.76
    −196 17.93 18.44 12.67 0.088 0.100 0.206 49.81 310.54 444.52 567.76
    1.0vol%PVA/C30 20 18.73 19.25 14.12 0.108 0.147 0.234 32.83 295.87 487.26 687.56
    0 18.25 19.25 14.00 0.095 0.135 0.227 42.06 353.44 511.43 638.39
    −50 23.79 24.25 16.80 0.133 0.150 0.278 55.94 448.87 623.95 779.93
    −100 24.40 24.71 16.17 0.141 0.153 0.262 71.49 463.85 637.40 714.27
    −150 25.28 26.05 17.08 0.141 0.153 0.284 70.92 492.25 684.66 779.96
    −196 26.58 27.30 17.22 0.154 0.168 0.279 89.00 541.76 722.85 748.39
    1.5vol%PVA/C30 20 17.59 17.79 13.49 0.098 0.142 0.223 35.78 333.70 509.73 634.45
    0 17.06 17.81 13.11 0.090 0.126 0.212 35.85 330.93 489.98 602.15
    −50 16.57 17.08 12.46 0.093 0.108 0.203 51.53 341.55 489.28 556.85
    −100 19.93 20.10 13.23 0.114 0.121 0.220 51.80 378.65 517.2 606.98
    −150 21.67 22.07 13.18 0.110 0.119 0.214 48.06 368.91 488.51 592.85
    −196 21.16 21.55 12.74 0.098 0.106 0.206 36.96 334.42 446.67 582.21
    2.0vol%PVA/C30 20 16.73 17.38 13.93 0.095 0.162 0.231 25.32 269.03 476.88 667.32
    0 14.98 16.47 12.33 0.077 0.124 0.200 34.96 308.68 467.12 564.32
    −50 14.20 15.19 10.90 0.073 0.099 0.177 44.67 306.16 433.97 486.11
    −100 13.64 14.28 9.37 0.071 0.085 0.155 49.49 291.86 395.82 416.37
    −150 15.15 15.93 9.67 0.082 0.096 0.160 55.82 315.77 408.47 425.75
    −196 14.37 15.04 8.97 0.073 0.085 0.149 50.75 274.66 356.86 396.01
    Notes:u—Load when the load drops to u times the ultimate load; A1n—Absorbed energy after cracking of UHTCC with different deformation degrees.
    下载: 导出CSV
    | 显示表格

    标准CECS13:2009[20]中用变形能的概念来评价材料在受到外部荷载时评价受弯构件韧性指标,UHTCC变形能的计算公式如下:

    An=nδc0P(δ)dδ (4)

    UHTCC开裂后所吸收的能量:

    A1n=AnA1 (5)

    根据试验方法标准分别取初裂荷载1.0、3.0、5.5、10倍数的挠度点,作为评价UHTCC吸收能量能力的指标。计算得到各组试件的变性能APn表5

    根据表5分别绘制试件等效抗压强度-温度关系拟合曲线及等效抗压韧性系数与温度的关系拟合曲线,如图5所示。结果表明,在常温下随着PVA纤维掺量的增加,混凝土的强度有明显的提升,当纤维掺量达到1.0vol%时,混凝土的抗压强度达到最高,相对于普通混凝土强度提升了48.78%,而继续掺入纤维发现混凝土的强度有所下降,当掺量达到2.0vol%时材料的抗压强度已经略低于普通混凝土。这是由于大量纤维的掺入在基体中引入更多的缺陷,降低了材料的密实性和匀质性,随着纤维体积掺量的加大,将导致UHTCC内发生结团现象,导致内部微观结构发生变化,影响其受力性能。

    图  5  UHTCC抗压强度与温度变化关系
    Figure  5.  Relationship between compressive strength of UHTCC and temperature change

    温度的变化对于UHTCC的等效抗压强度更明显。温度的降低不仅会对基体混凝土产生影响,同时也会对纤维掺量较高的试件产生影响。温度的降低使UHTCC中会产生内应力,而内应力直接影响试件断裂性能、强度及强度离散程度。随着纤维掺量的增加,不同掺量UHTCC的等效抗压强度对温度变化趋势略有差异,这是由于纤维的掺入改变UHTCC内部孔隙结构,使低温作用后孔隙水表现出不同形态。现有研究成果表明:混凝土中的水以α水及β水的形式存在。α水以化学结合水的方式紧密结合,β水通过物理吸附和毛细管作用结合。而温度降低主要导致试件中的β水过渡成冰的状态,同时将填充并密封孔隙及微裂缝,弥补了纤维掺入造成试件内部形成的缺陷,等效抗压强度随着温度的降低显著提升。但随着纤维体积掺量达到一定程度,导致纤维结团;随着温度的降低,β水凝结成冰造成体积膨胀,造成试件内部出现微裂缝,导致等效抗压强度一定程度的下降。

    根据表5绘制出试件开裂后变形能-温度拟合关系曲线,如图6所示。可以看出,普通混凝土由于没有纤维增强效应,表现出明显的脆性,其吸收能量的能力极低,开裂后试件立即破坏。随着纤维的掺入,荷载作用于UHTCC材料上时,首先由弹性模量较低的基体材料承受荷载,当基体发生开裂通过纤维-基体界面将荷载传递给弹性模量较高的纤维,纤维起到了对基体变形约束的作用,UHTCC吸收能量的能力显著提升,纤维掺量达到0.5vol%时,相对于普通混凝土其吸收能量提升了157.4%,当达到1.0vol%掺量时,其吸收能量能力达到峰值,相较于普通混凝土提升了167.9%。继续增加纤维发现其吸收能量能力反而略微下降。

    图  6  不同因素对UHTCC变形能的影响
    Figure  6.  Influence of different factors on the deformation energy of UHTCC

    随着温度的降低,普通混凝土表现为更加明显的脆性,虽然抗压强度有所提升,但是变形能明显下降。1.0vol%掺量以下UHTCC开裂后吸收能量能力都有所提升,而1.5vol%和2.0vol%掺量的UHTCC其变形能随着温度的降低均表现出一定程度的降低。从上述分析可以看出,在一定范围内,纤维的掺入对于基体性能具有明显的改良,但超出某一数值,纤维对UHTCC的增强效果并没有更明显的提升,反而会略微下降。

    为研究PVA纤维对材料的增韧效果,定义相对韧性指标R为UHTCC荷载-变形曲线下的面积与基体荷载-变形曲线下的面积比值。由于基体在荷载作用下呈现脆性破坏的特性,出现裂缝后,试件变形急剧增大,因此可以忽略基体峰值后的韧性,以峰值点对应荷载-变形曲线下的面积作为基体的能量吸收值,记为AJT。而UHTCC达到峰值后荷载下降较平缓,且超低温作用对于峰值后韧性有明显影响,出现峰值后表现为裂缝的快速不稳定扩展,当达到峰值荷载对应变形5倍左右,随着压缩变形的增加,荷载基本不再继续降低,说明UHTCC的对应变形达到峰值荷载对应变形5倍时,其切线模量近似为0。因此取峰值荷载对应变形的5倍作为残余韧性的界限点,计算可得出界限点对应曲线下面积记为AUHTCC。定义峰值后的纤维增强韧性指标R,计算公式如下:

    R=AUHTCCAJT (6)

    根据式(6)可以计算出纤维增强韧性指标,结果见表6图7为纤维增强韧性指标R与纤维掺量及温度变化的拟合关系曲线。

    表  6  UHTCC纤维增强韧性指标R与残余韧性指标Rc
    Table  6.  Fiber reinforced toughness index R and residual toughness index Rc in UHTCC
    SpecimenTemperature/℃AUHTCCAJTAfzFiber reinforced
    toughness index R
    Residual toughness
    index Rc
    C30 20
    0
    −50
    −100
    −150
    −196
    0.5vol%PVA/C30 20 675.32 262.62 155.56 2.57 2.94
    0 601.23 238.36 140.43 2.52 2.28
    −50 628.45 203.24 164.44 3.09 1.86
    −100 583.17 239.76 201.31 2.43 1.03
    −150 624.68 244.81 221.98 2.55 1.43
    −196 617.57 198.58 225.82 3.11 0.98
    1.0vol%PVA/C30 20 702.39 262.62 176.86 2.67 2.97
    0 680.45 238.36 217.17 2.85 2.13
    −50 835.87 203.24 258.82 4.11 2.23
    −100 785.76 239.76 343.27 3.28 1.29
    −150 850.88 244.81 320.75 3.48 1.65
    −196 837.39 198.58 369.19 4.22 1.27
    1.5vol%PVA/C30 20 670.23 262.62 166.64 2.55 3.02
    0 638.00 238.36 159.47 2.68 3.00
    −50 608.38 203.24 179.57 2.99 2.39
    −100 658.78 239.76 286.30 2.75 1.30
    −150 640.90 244.81 259.05 2.62 1.47
    −196 619.17 198.58 235.09 3.12 1.63
    2.0vol%PVA/C30 20 692.64 262.62 159.78 2.64 3.33
    0 599.28 238.36 147.07 2.51 3.07
    −50 530.78 203.24 163.73 2.61 2.24
    −100 465.86 239.76 152.17 1.94 2.06
    −150 481.57 244.81 197.89 1.97 1.43
    −196 446.76 198.58 165.76 2.25 1.70
    Notes:AUHTCC—Area under the curve calculated from the peak load corresponding to five times the deformation as the limit point of the residual toughness; AJT—Toughness after ignoring the peak of the matrix, and the area under the load-deformation curve corresponding to the peak point is taken as the energy absorption value of the matrix; Afz—Area under the corresponding curve when the load-deformation curve reaches the peak load.
    下载: 导出CSV
    | 显示表格
    图  7  不同因素对UHTCC纤维增强韧性指标影响
    Figure  7.  Influence of different factors on fiber reinforced toughness of UHTCC

    为确定UHTCC达到峰值后的残余韧性,以荷载-变形曲线达到峰值荷载时对应曲线下的面积Afz为基准,定义峰值后试件的残余韧性指数Rc,计算公式如下:

    Rc=AUHTCCAfzAfz (7)

    残余韧性指数计算结果见表6图8为残余韧性指标与纤维掺量及温度变化的拟合关系曲线。可以看出,纤维增强韧性指标在一定范围内随着纤维体积掺量的增加而增大,当掺量超出某一数值其增强韧性指标反而有所下降。这与纤维-基体之间的黏结强度相关,纤维的加入主要是在裂纹处桥接基体,但由于PVA纤维尺寸较小,在纤维掺入过程中往往会引入缺陷,随着体积掺量的增加,引入的缺陷越多,使纤维的掺入对基体存在正负效应,一方面增强了基体的韧性,另一方面改变了试件的匀质性和密实性。而对残余韧性指数分析表明,随着纤维掺量的增加,UHTCC的残余韧性越强,残余韧性指数越高。

    图  8  不同因素对UHTCC残余韧性指数影响
    Figure  8.  Influence of different factors on residual toughness index of UHTCC

    随着温度的改变,不仅对弹性模量较低的基体产生影响,也对PVA纤维产生影响,Yamana等[21]报告中显示在低温环境下由于孔隙内冻结的自由水填充了试件内部的孔隙,降低了孔隙率,从而提升了混凝土整体的强度及刚度,Miura[22]的研究表明当温度降至−30℃,混凝土内的孔隙已被冻结的自由水填充,孔隙发生膨胀产生应力,继续降温混凝土以稳定的速率收缩,进一步增大了混凝土内部的内应力,一方面提升了混凝土的强度,而另一方面导致混凝土强度的离散程度更大。

    在一定范围内,纤维掺入在一定程度上可以缓解其内部压力,随着温度的降低,相对于普通混凝土,其纤维增强韧性指标会有显著提升,当PVA纤维达到1.0vol%掺量时,不同温度下的纤维增强韧性指标达到最优,此时,纤维的掺入提升了混凝土非浆体相的比表面积,纤维与各组成相表面浆体包裹层更加均匀。随着纤维掺量的增大基体-纤维界面黏结性能并不会改善,而是发生了纤维结团现象导致纤维在浆体中的比表面积急剧下降,不仅降低了浆体包裹层的均匀程度,同时降低了纤维表面吸水能力,导致拌和时浆体稠度降低,同时导致低温作用后水结成冰的体积增大,进一步降低纤维间的相互交叉作用及纤维-基体界面效应,加剧超低温作用后材料内部内应力,使材料性能离散程度进一步加剧。当达到2.0vol%掺量时,随着温度的降低,其纤维增强韧性指标反而呈相反趋势,随着温度的降低纤维增强韧性指标降低。而对于残余韧性指数而言,试件已经出现明显裂缝区,此时基体开裂退出承载能力,根据界面效应理论,通过纤维-基体界面将荷载传递给弹性模量较高的纤维,开始出现纤维拉拔行为,通过表6图8发现,随着纤维掺量的增加,UHTCC的残余韧性指数显著提升,但随着温度的降低,不同掺量的UHTCC都表现同一特性,其残余韧性指数Rc随着温度的降低而降低。

    通过对5组不同体积掺量的超高韧性水泥基复合材料(UHTCC)进行单轴抗压试验研究,计算了UHTCC的等效抗压度、变形能及纤维增强韧性指标和残余韧性指数,分析了纤维体积掺量和温度变化分别对UHTCC抗压性能的影响,得到以下主要结论:

    (1) 在一定范围内,随着纤维掺量的增加,UHTCC的强度会有明显的提升,纤维掺量超过某一数值时UHTCC的强度反而略微下降。UHTCC中纤维体积分数达到1.0vol%时其等效抗压强度达到最大,常温下相对于普通混凝土提高了19.07%,纤维体积掺量为2.0vol%时其强度提高了12.93%;

    (2) 随着温度的降低,不同体积掺量的UHTCC在强度变化上表现为相同的趋势,当温度在20~−150℃区间内,随着温度的降低,混凝土的强度显著提高,当温度降低至−150℃,其抗压强度最高提高66.66%,继续降温混凝土的强度会有略微下降;

    (3) 温度的变化对不同纤维体积掺量的UHTCC变形能有一定的影响,普通混凝土随着温度的降低,其变形能呈降低趋势,而低掺量时UHTCC的变形能随着温度的降低而提高,当掺量达到1.0vol%时,其吸收能量能力达到峰值。继续增加纤维掺量试件吸收能量能力降低,且随着温度的降低变形能逐渐降低;

    (4) 体积掺量对于UHTCC的韧性具有明显的影响,在一定范围内增加纤维掺量可以提升试件的韧性性能,当掺量达到1.0vol%时,试件韧性效果达到最佳,随着纤维掺量继续增大,纤维增强韧性指标反而略微下降。随着温度的降低,体积掺量为2.0vol%的纤维增强韧性指标随着温度降低而降低,而其他试验组均表现为相反趋势;

    (5) 随着纤维体积掺量的增加,UHTCC的残余韧性指数逐渐提升,而随着温度的降低,残余韧性指数均有明显的降低,且低掺量的UHTCC的残余韧性指数对于温度变化更敏感,当从20℃降低至−196℃,其残余韧性指数降低了66.67%。

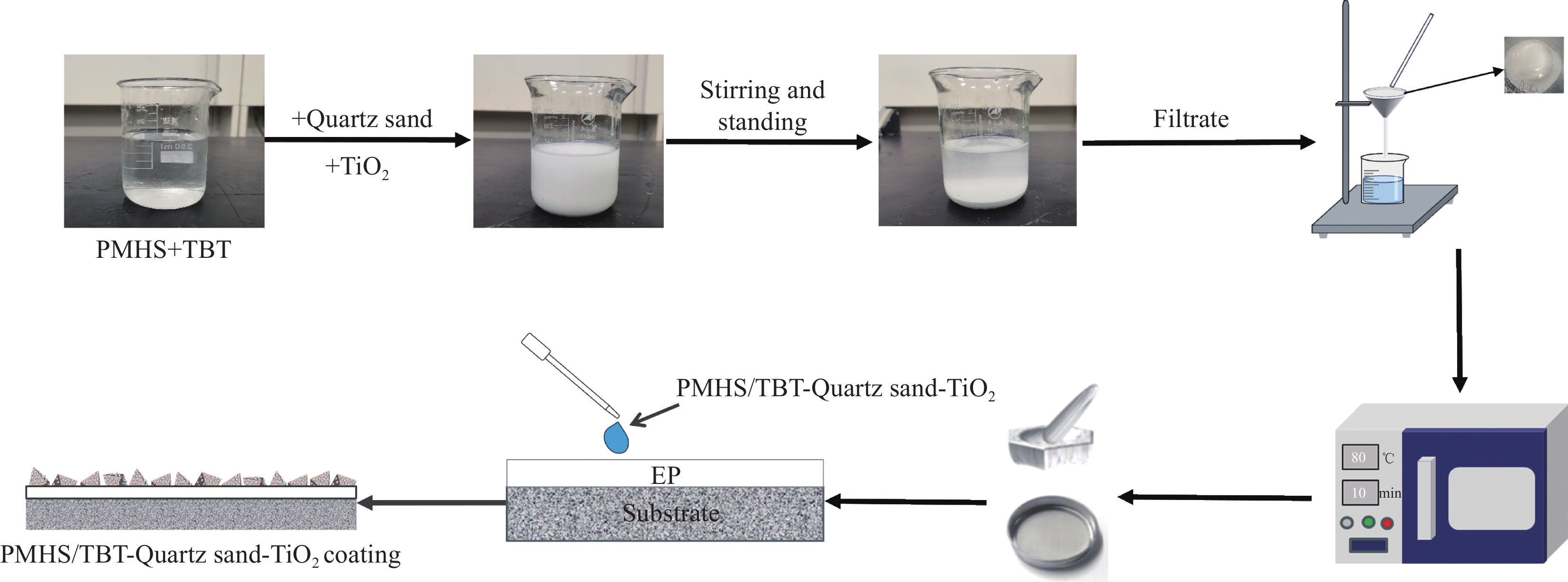

  • 图  1   光催化自清洁涂层的制备流程

    Figure  1.   Preparation process for the photocatalytic self-cleaning coating

    PMHS—Poly(methylhydrosiloxane); TBT—Tetrabutyl titanate; EP—Epoxy resin

    图  2   聚甲基氢硅氧烷(PMHS)/钛酸四丁酯(TBT)-Quartz sand-TiO2涂层的SEM图像以及AFM粗糙度分析

    Figure  2.   SEM images of the poly(methylhydrosiloxane) (PMHS)/tetrabutyl titanate (TBT)-Quartz sand-TiO2 coating as well as the AFM roughness analysis

    Rq—Arithmetic mean value of absolute ordinate of roughness profile; Ra—Average roughness depth; Rmax—Average roughness depth

    图  3   TiO2疏水化改性前后的红外光谱图

    Figure  3.   Infrared spectra of TiO2 before and after hydrophobic modification

    IR—Infrared

    图  4   PMHS/TBT-Quartz sand-TiO2涂层的X射线光电子能谱

    Figure  4.   X-ray photoelectron energy spectra of the PMHS/TBT-Quartz sand-TiO2 coating

    图  5   涂层的热重分析曲线

    Figure  5.   Thermogravimetric analysis curves of the coating

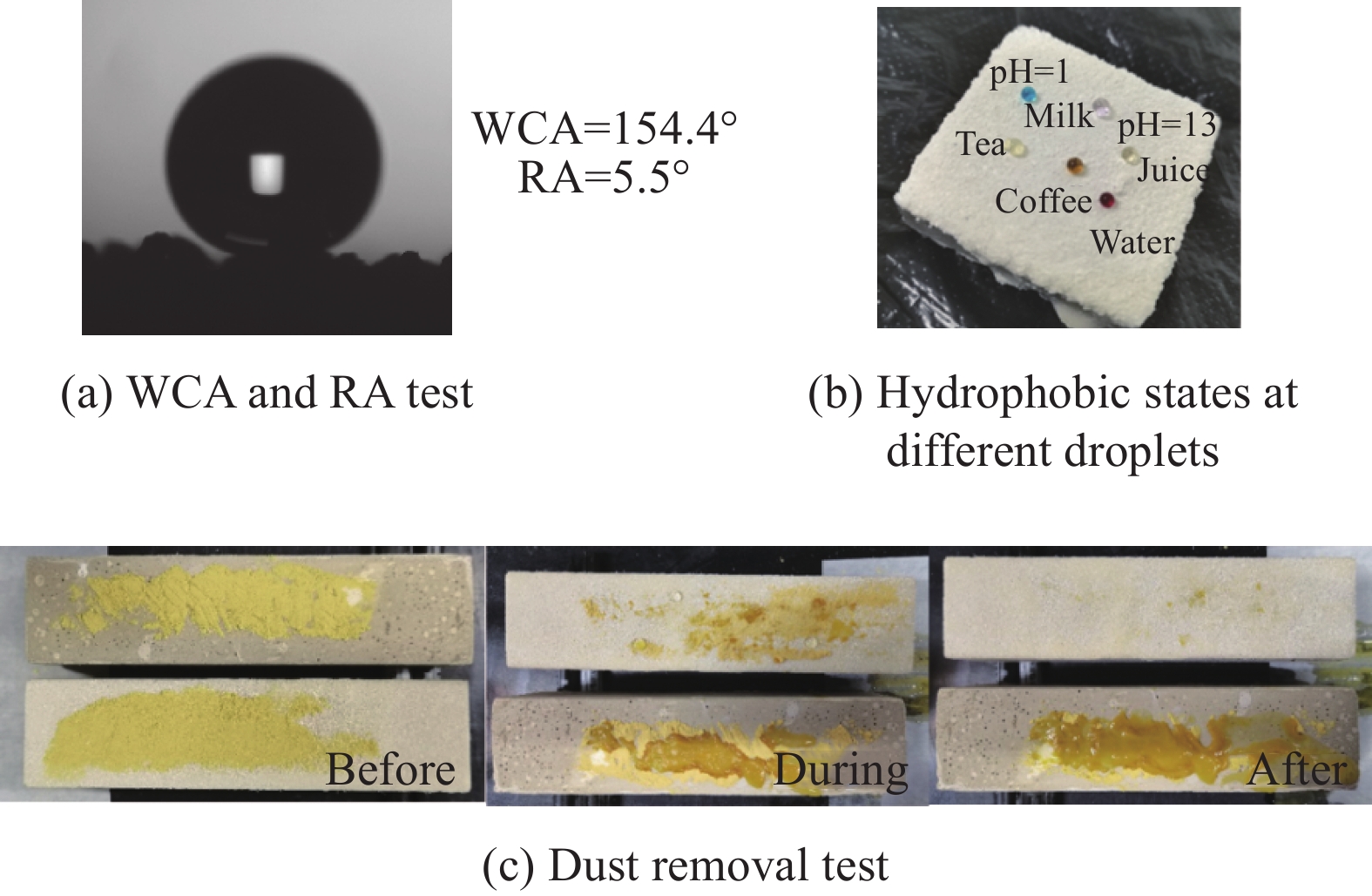

    图  6   PMHS/TBT-Quartz sand-TiO2涂层表面的超疏水性能

    Figure  6.   Superhydrophobic properties of the PMHS/TBT-Quartz sand-TiO2 coating surface

    WCA—Static contact angle of water; RA—Rolling angle

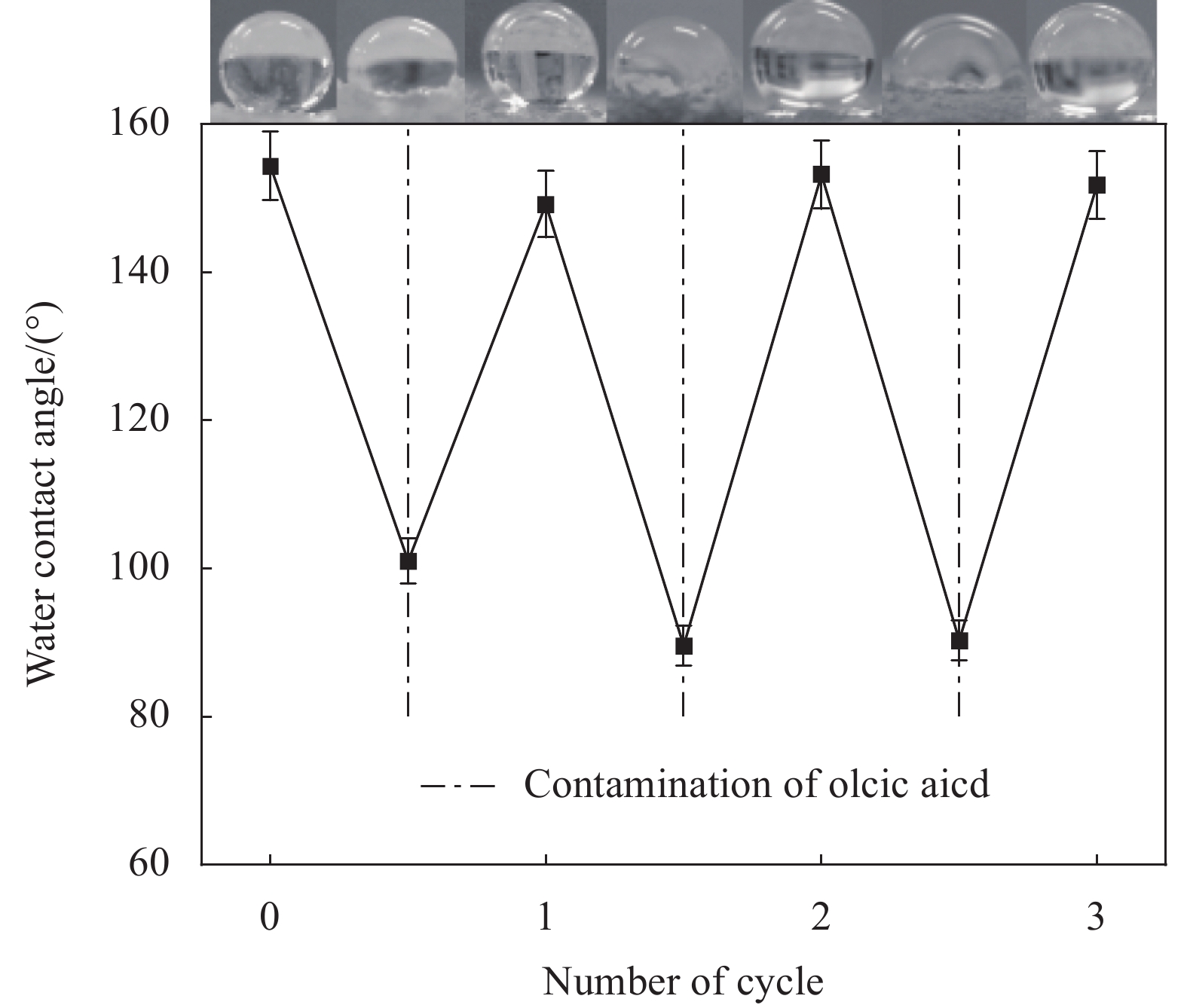

    图  7   PMHS/TBT-Quartz sand-TiO2涂层的耐油酸降解性能

    Figure  7.   Oleic acid-resistant degradation properties of the PMHS/TBT-Quartz sand-TiO2 coating

    图  8   在光降解试验的9 h过程中,通过照片表征亚甲基蓝(MB)脱色的变化情况(插图为色度计对中间位置颜色的测量结果)

    Figure  8.   Changes in methylene blue (MB) decolorization during the 9 h course of the photodegradation test, characterized by photographs (The inset shows the results of colorimeter measurement of the color at the middle position)

    图  9   PMHS/TBT-Quartz sand-TiO2涂层的光催化降解MB性能

    Figure  9.   Photocatalytic degradation of the MB properties of the PMHS/TBT-Quartz sand-TiO2 coating

    C—Concentration

    图  10   PMHS/TBT-Quartz sand-TiO2涂层的光催化降解氮氧化合物性能

    Figure  10.   Photocatalytic degradation performance of PMHS/TBT-Quartz sand-TiO2 coatings for nitrogen oxides

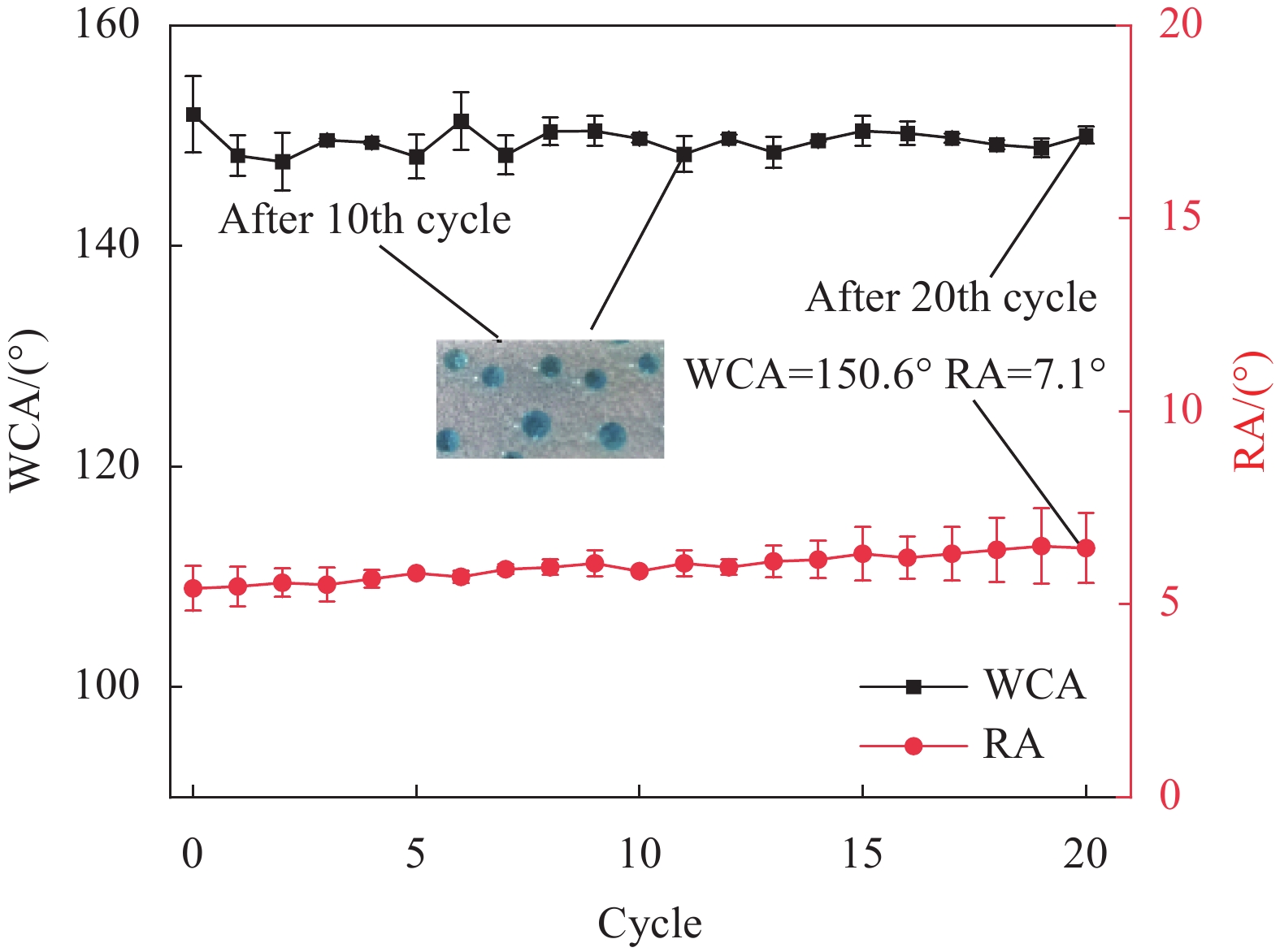

    图  11   每个磨损循环后的接触角滚动角变化,插图为第 10 次磨损后染色水滴在PMHS/TBT-Quartz sand-TiO2涂层上的光学图片

    Figure  11.   Contact angle rolling angle change after each wear cycle, and the inset is the optical picture of the stained water droplets on the PMHS/TBT-Quartz sand-TiO2 coating after the 10th wear

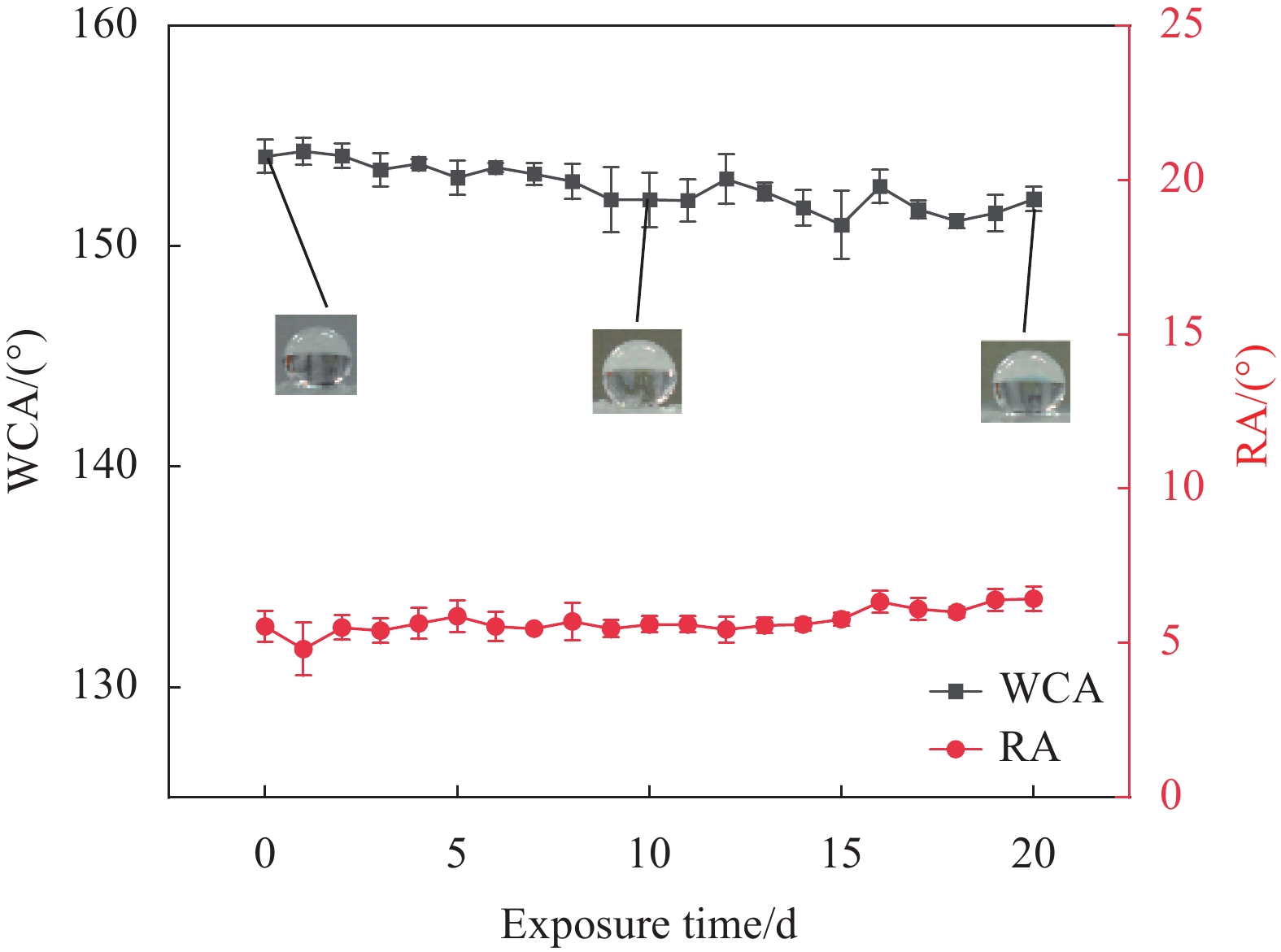

    图  12   PMHS/TBT-Quartz sand-TiO2涂层的耐紫外老化性能

    Figure  12.   UV-aging resistance of the PMHS/TBT-Quartz sand-TiO2 coating

    图  13   PMHS/TBT-Quartz sand-TiO2涂层的抗硫酸盐侵蚀能力测试

    Figure  13.   Sulfate attack resistance test of PMHS/TBT-Quartz sand-TiO2 coatings

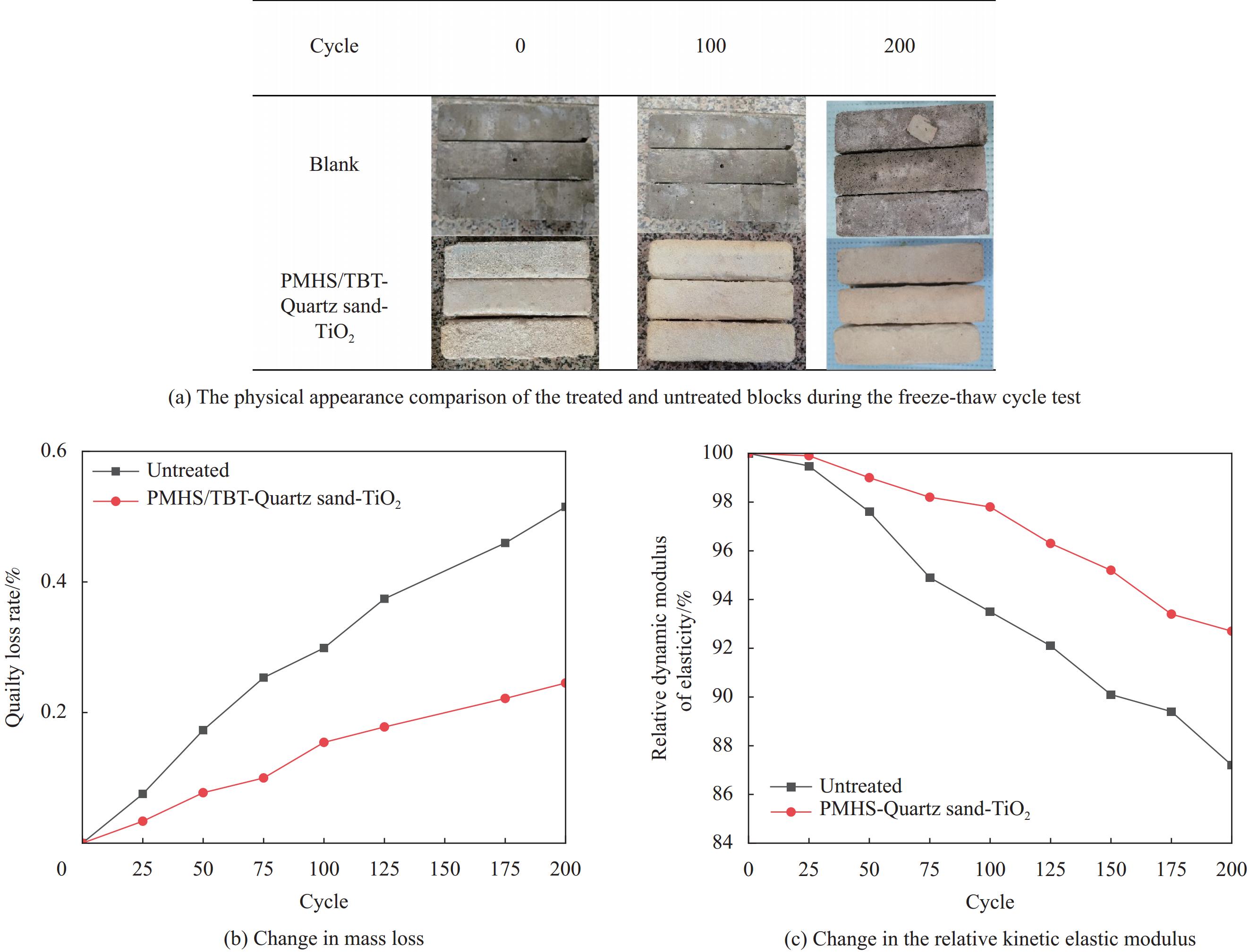

    图  14   PMHS/TBT-Quartz sand-TiO2涂层的抗冻融侵蚀能力测试

    Figure  14.   Sulfate attack resistance test of PMHS/TBT-Quartz sand-TiO2 coatings

    图  15   PMHS/TBT-Quartz sand-TiO2光催化协同超疏水涂层模型

    Figure  15.   Model of PMHS/TBT-Quartz sand-TiO2 photocatalytic synergistic superhydrophobic coating

    表  1   砂浆配合比

    Table  1   Mortar mix ratio

    Water to cement
    ratio
    Cement/
    (kg·m−3)
    Sand/
    (kg·m−3)
    Water/
    (kg·m−3)
    0.5 450 1350 225
    下载: 导出CSV
  • [1]

    LIU G, ZHANG Y, NI Z, et al. Corrosion behavior of steel submitted to chloride and sulphate ions in simulated concrete pore solution[J]. Construction and Building Materials, 2016, 115: 1-5. DOI: 10.1016/j.conbuildmat.2016.03.213

    [2]

    SHEN W, LIU Y, YAN B, et al. Cement industry of China: Driving force, environment impact and sustainable development[J]. Renewable and Sustainable Energy Reviews, 2017, 75: 618-628. DOI: 10.1016/j.rser.2016.11.033

    [3]

    BARTHLOTT W, NEINHUIS C. Purity of the sacred lotus, or escape from contamination in biological surfaces[J]. Planta, 1997, 202: 1-8. DOI: 10.1007/s004250050096

    [4]

    NEINHUIS C, BARTHLOTT W. Characterization and distribution of water-repellent, self-cleaning plant surfaces[J]. Annals of Botany, 1997, 79: 667-677. DOI: 10.1006/anbo.1997.0400

    [5]

    SHIBUICHI S, ONDA T, SATOH, et al. Super water-repellent surfaces resulting from fractal structure[J]. The Journal of Physical Chemistry, 1996, 100: 19512-19517. DOI: 10.1021/jp9616728

    [6]

    FENG L, LI S Z, LI Y, et al. Super-hydrophobic surfaces: From natural to artificial[J]. Advanced Materials, 2002, 10(24): 1857-1860.

    [7]

    ZHENG Y, GAO X, JIANG L. Directional adhesion of superhydrophobic butterfly wings[J]. Soft Matter, 2007, 3(2): 178-182. DOI: 10.1039/B612667G

    [8]

    JIANG L, YAO X, LI H, et al. "Water Strider" legs with a self-assembled coating of single-crystalline nanowires of an organic semiconductor[J]. Advanced Materials, 2010, 19(1): 376-379.

    [9]

    FENG L, ZHANG Y, XI J, et al. Petal effect: A superhydrophobic state with high adhesive force[J]. Langmuir, 2008, 24(8): 4114-4119. DOI: 10.1021/la703821h

    [10]

    WANG Y, OU B, NIU B, et al. High mechanical strength aluminum foam epoxy resin composite material with superhydrophobic, anticorrosive and wear-resistant surface[J]. Surfaces and Interfaces, 2022, 29: 101747. DOI: 10.1016/j.surfin.2022.101747

    [11] 汪雨微, 欧宝立, 鲁忆, 等. 功能化纳米TiO2/环氧树脂超疏水防腐复合涂层的制备与性能[J]. 复合材料学报, 2021, 38(12): 3971-3985.

    WANG Yuwei, OU Baoli, LU Yi, et al. Preparation and properties of superhydrophobic preservative composite coating of functionalized nano TiO2/epoxy resin[J]. Acta Materiae Compositae Sinica, 2021, 38(12): 3971-3985(in Chinese).

    [12]

    BUZZETTI L, CRISENZA G E M, MELCHIORRE P. Mechanistic studies in photocatalysis[J]. Angewandte Chemie, 2019, 5812: 3730-3747.

    [13]

    MENG A, ZHANG L Y, CHENG B, et al. Dual cocatalysts in TiO2 photocatalysis[J]. Advanced Materials, 2019, 31(30): 1807660. DOI: 10.1002/adma.201807660

    [14]

    MIAO Y, ZHAO Y, ZHANG S, et al. Strain engineering: A boosting strategy for photocatalysis[J]. Advanced Materials, 2022, 34(29): 2200868.

    [15]

    OLABARRIETA J E, ZORITA S, PENA I, et al. Aging of photocatalytic coatings under a water flow: Long run performance and TiO2 nanoparticles release[J]. Applied Catalysis B: Environmental, 2012, 123-124: 182-192.

    [16]

    FENG Y, LI S H, LI Y, et al. Super-hydrophobic surfaces: From natural to artificial[J]. Advanced Materials, 2003, 14(24): 1857-1860.

    [17]

    CHEN J, POON C S. Photocatalytic construction and building materials: From fundamentals to applications[J]. Building and Environment, 2009, 44: 1899-1906. DOI: 10.1016/j.buildenv.2009.01.002

    [18] 巩云, 王龙龙, 徐亚琪, 等. 二氧化钛光催化材料的改性研究进展[J]. 材料导报, 2020, 34(2): 37-40.

    GONG Yun, WANG Longlong, XU Yaqi, et al. Progress in the modification of titanium dioxide photocatalytic materials[J]. Materials Reports, 2020, 34(2): 37-40(in Chinese).

    [19] 陈超, 刘欣伟, 陈勇. La掺杂TiO2/改性石英砂复合光催化材料的制备及其光催化性能[J]. 功能材料, 2019, 50(3): 3096-3100.

    CHEN Chao, LIU Xinwei, CHEN Yong. Preparation of photocatalytic composite materials of La doped TiO2/modified quartz sand and its photocatalytic properties[J]. Functional Materials, 2019, 50(3): 3096-3100(in Chinese).

    [20] 肖智文 黄静, 余杰, 等. 基于环氧树脂和纳米SiO2/TiO2的超疏水自清洁涂层的制备[J]. 化工新型材料, 2021, 49(4): 272-274.

    XIAO Zhiwen, HUANG Jing, YU Jie, et al. Preparation of superhydrophobic self-cleaning coating based on epoxy resin and nano SiO2/TiO2[J]. New Chemical Materials, 2021, 49(4): 272-274(in Chinese).

    [21] 中华人民共和国住房和城乡建设部. 普通混凝土长期性能和耐久性能试验方法标准: GB/T 50082—2024[S]. 北京: 中国建筑工业出版社, 2024.

    Ministry of Housing and Urban-Rural Development of the People's Republic of China. Standard for long-term performance and durability test method of ordinary concrete: GB/T 50082—2024[S]. Beijing: China Architecture & Building Press, 2024(in Chinese).

    [22]

    PANG B, JIA Y, ZHANG Y, et al. Effect of the combined treatment with inorganic and organic agents on the surface hardening and adhesion properties of cement-based materials[J]. Materials & Design, 2019, 169: 107673.

    [23]

    WANG Y, WÖLL C. IR spectroscopic investigations of chemical and photochemical reactions on metal oxides: Bridging the materials gap[J]. Chemical Society Reviews, 2017, 46(7): 1875-1932. DOI: 10.1039/C6CS00914J

    [24] 李辉, 冷莹梦, 马长坡, 等. 聚硅氧烷表面改性TiO2粒子及其超疏水性能[J]. 精细化工, 2021, 38(9): 1813-1818.

    LI Hui, LENG Yingmeng, MA Changpo, et al. Poliloxane surface modified TiO2 particles and their superhydrophobic properties[J]. Fine Chemical Industry, 2021, 38(9): 1813-1818(in Chinese).

    [25]

    FENG J, FENG Q, XIN J, et al. Fabrication of durable self-cleaning photocatalytic coating with long-term effective natural light photocatalytic degradation performance[J]. Chemosphere, 2023, 336: 139316.

    [26]

    SCHUTZIUS T M, JUNG S, MAITRA T, et al. Spontaneous droplet trampolining on rigid superhydrophobic surfaces[J]. Nature, 2015, 527: 82-85. DOI: 10.1038/nature15738

    [27]

    YABUMOTO D, OTA M, SAWEI Y, et al. Underwater wettability of oleic acid on TiO2 photocatalyst surface[J]. Colloids and Surfaces A: Physicochemical and Engineering Aspects, 2018, 548: 32-36.

    [28]

    LUNA M, DELGADO J J, ROMERO I, et al. Photocatalytic TiO2 nanosheets-SiO2 coatings on concrete and limestone: An enhancement of de-polluting and self-cleaning properties by nanoparticle design[J]. Construction and Building Materials, 2022, 6(4): 338.

    [29]

    LUNA M, DELGADO J J, Gil M L A, et al. TiO2-SiO2 coatings with a low content of AuNPs for producing self-cleaning building materials[J]. Nanomaterials, 2018, 8(3): 177. DOI: 10.3390/nano8030177

    [30]

    HUYEN N T, TU N V, HAU T V, et al. Boron nitride nanosheets decorated titanium dioxide nanorods for high photocatalytic degradation of methylene blue[J]. Materials Letters, 2023, 340: 134213. DOI: 10.1016/j.matlet.2023.134213

    [31]

    BAULEO L, BUCCI S, AATONUCCI C, et al. Long-term exposure to air pollutants from multiple sources and mortality in an industrial area: A cohort study[J]. Occupational and Environmental Medicine, 2018, 76: 48-57.

    [32]

    BALLARI M M, YU Q, BROUWERS H J H. Experimental study of the NO and NO2 degradation by photocatalytically active concrete[J]. Catalysis Today, 2011, 161: 175-180. DOI: 10.1016/j.cattod.2010.09.028

    [33]

    OHKO Y, NAKAMURA Y, NEGISHI N, et al. Photocatalytic oxidation of nitrogen monoxide using TiO2 thin films under continuous UV light illumination[J]. Journal of Photochemistry and Photobiology A: Chemistry, 2009, 205: 28-33. DOI: 10.1016/j.jphotochem.2009.04.005

    [34] 尚欢, 陈子越, 李浩, 等. 光催化去除NO的研究进展[J]. 环境化学, 2021, 40(11): 3316-3330.

    SHANG Huan, CHEN Ziyue, LI Hao, et al. Progress in the photocatalytic removal of NO[J]. Environmental Chemistry, 2021, 40(11): 3316-3330(in Chinese).

    [35]

    CHENG Y, LU S, XU W, et al. Controllable fabrication of superhydrophobic alloys surface on copper substrate for self-cleaning, anti-icing, anti-corrosion and anti-wear performance[J]. Surface & Coatings Technology, 2018, 333: 61-70.

    [36]

    WANG P, SUN B, YAO T, et al. A novel dissolution and resolidification method for preparing robust superhydrophobic polystyrene/silica composite[J]. Chemical Engineering Journal, 2017, 326: 1066-1073. DOI: 10.1016/j.cej.2017.06.058

    [37]

    PANG B, ZHANG Y, LIU G, et al. Interface properties of nanosilica-modified waterborne epoxy cement repairing system[J]. ACS applied materials & interfaces, 2018, 10(25): 21696-21711.

    [38] 马保国, 罗忠涛, 高小建, 等. 不同品种水泥的抗碳硫硅酸钙型硫酸盐侵蚀性能[J]. 硅酸盐学报, 2006(5): 622-625.

    MA Baoguo, LUO Zhongtao, GAO Xiaojian, et al. The erosion properties of different varieties of cement[J]. Journal of The Chinese Ceramic Society, 2006(5): 622-625(in Chinese).

    [39]

    XIAO Z, WANG Q, YAO D, et al. Enhancing the robustness of superhydrophobic coatings via the addition of sulfide[J]. Langmuir, 2019, 35(20): 6650-6656.

    [40] 王宏, 毕菲非, 杨丽丽, 等. 溶胶-凝胶法制备Bi4Ti3O12/SiO2及其光催化性能[J]. 材料研究学报, 2016, 30(9): 675-680.

    WANG Hong, BI Feifei, YANG Lili, et al. Preparation of Bi4Ti3O12/SiO2 and its photocatalytic properties[J]. Chinese Journal of Materials Research, 2016, 30(9): 675-680(in Chinese).

  • 期刊类型引用(1)

    1. 胡浩聪,刘娟红,王金安. 纤维增强混凝土韧性及声发射特征分析. 煤炭学报. 2023(03): 1209-1219 . 百度学术

    其他类型引用(0)

  • 其他相关附件

  • 目的

    水泥基材料在固化过程中颗粒排列都不是紧密的,形成了众多微小孔隙,使得材料具有多孔性和亲水性。因此,水作为侵蚀介质很容易通过毛细管效应渗入材料基体内部。该过程会导致材料受到外界水和侵蚀离子的加速破坏,严重影响了其结构的耐久性和使用寿命。超疏水水泥基涂层则是在水泥基表面进行疏水改性的新型建筑材料,这使得材料表面高度的自清洁性,水分不易附着在表面,从而提高其耐久性。然而,现实生活中,附着在建筑表面的污染物主要来自于大气中复杂性气溶胶污染物,空气中的颗粒物和有机污染物通过有机粘合剂粘附在建筑表面。这会使得超疏水性能降低,无法实现自我清洁,限制了传统超疏水涂层在工业化生产和实际应用中的推广。相比之下,超疏水性和光催化降解的协同效应有助于增强自清洁能力。

    方法

    采用石英砂作为纳米TiO的载体,以无水乙醇为溶剂,利用钛酸四丁酯(TBT)的醇基和聚甲基氢硅氧烷(PMHS)的硅氢键之间的反应形成的有机-无机杂化结构材料。该有机-无机杂化结构具有较强的界面相容性和结合强度,可以用于改善纳米TiO的分散性、稳定性和性能特性,其中所产生的Ti-O-Si键可以将有机聚合物和TiO牢固地结合在一起,使其更好负载到石英砂表面,得以实现纳米材料的表面修饰、功能化以及构建复合材料。石英砂表层的SiO壳体结构中含有大量羟基和氢键,TiO与其复合会产生协同效应,提高光催化性能。最后,采用环氧树脂(EP)作为黏结基底,制备出成膜型的PMHS/TBT-Quartz sand -TiO光催化自清洁涂层。与此同时,对涂层的超疏水、光催化、耐久性进行相关的性能测试。

    结论

    试验现象结果表明:①涂层体系中形成的 Ti-O-Si 键能够将有机聚合物和 TiO 牢固地结合在一起,疏水基团与 TiO 和石英砂表面的羟基结合,使其疏水化。通过 SEM 和 AFM 可以观察到,石英砂表面较大的比表面积使得二氧化钛能够充分暴露于表面,既能够充分发挥光催化性能,又能够构筑微-纳米粗糙结构。涂层具有良好的热稳定性,在高温条件下,质量损失小于 6%。;②涂层在不被水流润湿的情况下,能够有效去除表层灰尘。经过连续油酸循环污染后,仍然能够保持疏水性,并对油酸进行了有效去除。涂层具有优异的降解有机染料小分子和氮氧化合物的能力,24 小时内 MB 溶剂降解率达到 100%,最大 NO 去除率达到;③涂层具有环境稳定性和坚固耐磨性。在经历 20 次摩擦循环后,仍能保持机械稳定。经过连续 20 天的紫外照射后,涂层仍能保持超疏水性。经历盐雾循环和冻融损失后,涂层能够保持表层的完整性,并减缓了砂浆内的损伤。

  • 超疏水自清洁材料能够维持建筑物表面的洁净,降低清洁成本,同时具备防腐、绿色环保的特点,已被广泛应用于高层建筑外墙、道路和桥梁等领域。然而,现实生活中,附着在建筑表面的污染物主要来自于大气中复杂性气溶胶污染物,空气中的颗粒物和有机污染物通过有机粘合剂粘附在建筑表面。这会使得超疏水性能降低,无法实现自我清洁,限制了传统超疏水涂层在工业化生产和实际应用中的推广。

    本文中,采用石英砂作为纳米TiO2的载体,以无水乙醇为溶剂,利用钛酸四丁酯(TBT)的醇基和聚甲基氢硅氧烷(PMHS)的硅氢键之间的反应形成的有机-无机杂化结构,对纳米TiO2、石英砂进行疏水改性。利用环氧树脂(EP)作为黏结基底,制备出成膜型的PMHS/TBT-Quartz sand -TiO2光催化协同超疏水涂层。一方面,涂层利用表面超疏水作用能够将污染物通过水珠带走;另一方面,光催化作用能够对有机污染物进行降解,同时维持材料的超疏水特性。涂层凭借在石英砂和EP的坚硬、耐磨性,使得其遭受连续的摩擦损伤后,仍旧保持着良好的稳定性。涂层能够有效降解空气中氮氧化合物的能力,最大 NO 去除率达到59.03%。

    涂层耐摩擦损伤测试 (a) 与涂层降解氮氧化合物能力测试 (b)

图(15)  /  表(1)
计量
  • 文章访问数:  174
  • HTML全文浏览量:  252
  • PDF下载量:  20
  • 被引次数: 1
出版历程
  • 收稿日期:  2024-03-21
  • 修回日期:  2024-05-22
  • 录用日期:  2024-05-30
  • 网络出版日期:  2024-06-21
  • 发布日期:  2024-06-16
  • 刊出日期:  2025-03-14

目录

/

返回文章
返回
