双功能磁性荧光核壳结构纳米颗粒的制备及性能

申陈杰, 李小强, 王群, 郑小磊, 潘逸群

申陈杰, 李小强, 王群, 等. 双功能磁性荧光核壳结构纳米颗粒的制备及性能[J]. 复合材料学报, 2025, 42(4): 2178-2190. DOI: 10.13801/j.cnki.fhclxb.20240701.001
引用本文: 申陈杰, 李小强, 王群, 等. 双功能磁性荧光核壳结构纳米颗粒的制备及性能[J]. 复合材料学报, 2025, 42(4): 2178-2190. DOI: 10.13801/j.cnki.fhclxb.20240701.001
SHEN Chenjie, LI Xiaoqiang, WANG Qun, et al. Preparation and properties of bifunctional magnetic fluorescent core-shell nanoparticles[J]. Acta Materiae Compositae Sinica, 2025, 42(4): 2178-2190. DOI: 10.13801/j.cnki.fhclxb.20240701.001
Citation: SHEN Chenjie, LI Xiaoqiang, WANG Qun, et al. Preparation and properties of bifunctional magnetic fluorescent core-shell nanoparticles[J]. Acta Materiae Compositae Sinica, 2025, 42(4): 2178-2190. DOI: 10.13801/j.cnki.fhclxb.20240701.001

双功能磁性荧光核壳结构纳米颗粒的制备及性能

基金项目: 国家重点科研项目(2016YFB1200602-37)
详细信息
    通讯作者:

    李小强,博士,研究方向为电磁功能材料 E-mail: Lixq@emails.bjut.edu.cn

    王群,博士,教授,研究方向为电磁功能材料 E-mail: wangq@bjut.edu.cn

  • 中图分类号: O482.54;TB332

Preparation and properties of bifunctional magnetic fluorescent core-shell nanoparticles

Funds: National Key Research Program (2016YFB1200602-37)
  • 摘要:

    采用等离子体表面改性技术对石墨烯包覆氮化铁磁性纳米颗粒 (G@FeN-MP)进行CO2等离子体改性得到氧化石墨烯包覆氮化铁磁性纳米颗粒 (GO@FeN-MP)。通过溶剂热法进一步制备了硫化锌修饰的氧化石墨烯包覆氮化铁磁性纳米颗粒 (ZnS-GO@FeN-MP),利用X射线衍射 (XRD)、X射线光电子能谱 (XPS)、透射电子显微镜 (TEM)、傅里叶变换红外光谱 (FTIR)、紫外可见光谱 (UV)、光致发光光谱 (PL)和拉曼光谱 (Raman)对复合材料进行表征,同时进行A549细胞细胞毒性评估与ZnS-GO@FeN-MP偶联二抗的联合应用揭示了其在实验生物学功能中的潜在应用,研究结果确认了该纳米复合材料的优良生物相容性。



    Abstract:

    Graphene coated ferronitride magnetic nanoparticles (G@FeN-MP) were modified by CO2 plasma surface modification technology to obtain graphene oxide coated ferronitride magnetic nanoparticles (GO@FeN-MP). Zinc sulfide modified graphene oxide coated ferronitride magnetic nanoparticles (ZnS-GO@FeN-MP) were prepared by solvothermal method, and the composites were characterized by X-ray diffraction (XRD), X-ray photoelectron spectroscopy (XPS), transmission electron microscopy (TEM), Fourier transform infrared spectroscopy (FTIR), ultraviolet visible spectroscopy (UV), photoluminescence spectroscopy (PL) and Raman spectroscopy (Raman), and concurrent cytotoxicity assessment of A549 cells and the coupled application of ZnS-GO@FeN-MP secondary antibodies have unveiled their potential in experimental biological functions, with study results affirming the excellent biocompatibility of this nanocomposite material.



  • 四环素广泛应用在医疗救治、农业生产、畜牧业管理以及水产养殖等多个关键领域[1-4]。然而,四环素所拥有的高稳定化学性质,使其在生物体内吸收和代谢效率低下,造成大量抗生素残留物质在自然环境中积聚,传统的处理技术往往难以达到优异的去除效果。光催化技术降解有机污染物技术因其能够实现高效转化、绿色环保、运行稳定等一系列优越特性,受到了科研界的广泛关注与推崇,被认为是未来解决环境污染问题最具潜力的技术路径之一[5-7]

    晶态红磷(cRP)作为一种廉价、易得且低毒的半导体材料,其结构特性赋予了它良好的光催化性能和可见光响应在光催化领域展现出了独特的优势[6, 8-10]。在光的照射下,当光子的能量大于禁带间隙时,红磷价带上的光生电子实现跃迁,到导带上产生光生空穴,实现电荷分离。随后,红磷表面的光生电子被捕获并生成具有超强还原性的O2。尽管红磷具有实际应用的潜力,但其催化活性受限于导电性差、光生电子空穴复合较快、活性位点少等不足。通过改进制备方法、优化光催化剂的结构以及与其他材料进行复合等方式,有望进一步提升红磷的光催化性能。如Liu等[11]通过超声剥离将晶态红磷从块体转化成了纤维状结构,提高了红磷的接触面积。Shen等[12]通过在制备时加入Si片的方法控制合成不同类型的晶态红磷,优化了晶态红磷的结构。

    构建异质结是将光催化剂与相匹配的其他材料结合,是优化光催化性能的一种常用且有效的方法[13-14]。通过此方法可以得到具有更多活性位点和自由基产生的光催化剂[15],可以提高红磷光催化剂的氧化能力和还原能力,使其能够更有效地降解污染物。在构建异质结时,需要选择与红磷带隙结构相匹配的材料,以确保两者之间能够形成紧密的结合,并实现有效的电子传输和分离。

    金属有机骨架(Metal-organic frameworks,MOFs)作为一种新兴的微介孔杂化材料,以其独特且丰富的结构特征,在光催化领域成为了研究热点。在MOFs材料中MIL[15-17]系列、IRMOF[18-21]系列、ZIF[18-21]系列、UiO[22-28]系列和PCN系列等,都以其独特的结构和性能在各个领域发挥着重要作用。在MOFs中,铁基MOFs (MIL家族)以其孔隙率大、比表面积大、成本效益高和环境友好等特性,在光催化领域引起了广泛关注。然而, MOFs材料在水热条件下的稳定性较差,这在一定程度上限制了其在光催化领域的应用。如2020年,Lei等[15]采用简单的低温溶剂热法制备了MIL-101(Fe)与非金属红磷的Z型异质结复合材料,表现出了不错的光催化性能。

    本文结合晶态红磷纳米带(cRP NRs)和MIL-101-NH2两者的优点,通过构造异质结的方法将其进行复合,来提高光催化性能以及材料稳定性,以进一步实现对有机污染物的高效降解。首先制备出晶态红磷纳米带,随后再以2-氨基对苯二甲酸为配体制备MIL-101-NH2铁基MOF材料。然后将cRP NRs与MIL-101-NH2通过溶剂热法制备出复合材料。为了确定该复合材料的成功合成,本文通过SEM、TEM和XRD等表征来对复合材料进行了验证,并对其形貌结构进行了深入分析。然后在光催化降解四环素中的实验中确定了复合材料的最佳比例和其优秀的降解效果。此外,本文还通过XPS表征分析电子在复合材料中的转移情况,通过固体紫外吸收光谱和Mott-Schottky曲线得到复合材料的禁带宽度和价带导带信息,确定了复合材料形成的异质结类型。通过上述工作,可以充分地证明cRP NRs/MIL-101-NH2这种新型复合材料在光催化降解中优秀的性能和出色的稳定性,并为之后制备催化效果能加优异的复合材料提供了更多的选择。

    商业红磷(Red phosphorus,RP)、I2 (Iodine)、FeCl3·6 H2O、2-氨基对苯二甲酸(2-aminoterephthalic acid)、硝酸银(Silver nitrate,AgNO3)、氢氟酸(Hydrofluoric acid,HF)、甲基橙(Methyl orange,MO)和四环素(Tetracycline,TC)均从上海阿拉丁生化科技股份有限公司采购。所使用的商业硅片来自浙江立晶,为p-Si (100)型。

    采用美国赛默飞FEI Inspect F50扫描电子显微镜进行形貌测试。该仪器配备了EDAX超辛烷值检测器,在测试过程中,设置了扫描范围为500 nm至10 μm。采用了美国赛默飞FEI Talos F200S透射电镜仪器进行分析。在测试过程中,设定了扫描范围为5 nm至1 μm。选取需要测试的样品,随后将其加入无水乙醇中,利用超声波将溶液中的样品充分分散。分散完成后,将溶液中的样品转移到超薄铜网上。经过调校后,对样品进行形貌记录。包括样品的晶格排列、界面形态以及元素分布等关键信息。

    X’Pert PRO衍射仪采用了日本Rigaku Ultima IV。使用Cu 靶,Kα辐射波长为λ=0.15406 nm,以40 kV作为工作电压和30 mA的电流作为工作电流,让衍射仪在5°~50°的扫描角范围内,以1°/min的扫描速度去对样品进行扫描。

    使用UV-3600 (Shimadzu,日本)测试样品的吸光度,测试范围为200~800 nm,先在样品槽中加入适量的硫酸钡粉末作为背景测试基线后,再将待测样品制成薄片或溶解后进行吸光度测试。并通过下式得到Tauc's图,通过绘制曲线斜率最大处切线与x轴相交所得的横坐标可以得到各个材料的禁带宽度。

    (αhv)1n=K(hvEg) (1)

    其中:α为吸光度;v为频率;h为普朗克常数6.63×10−34 J·s;K为常数;Eg为禁带宽度。因为红磷为直接带隙的半导体,所以n=1/2。

    本次实验中使用的X射线光电子能谱检测仪是美国赛默飞的K-ALPHA仪器,测量的表层深度为10 nm。最终的数据都经过C1s 峰值的284.8 eV来进行校准。

    采用上海辰华CHI 660E电化学工作站,对样品进行光电性能表征。选用了0.5 mol/L的Na2SO4溶液作为电解液,以铂网作为辅助电极,Ag/AgCl电极为参比电极,对样品进行瞬态光电流测试和Mott-Schottky曲线测试。

    首先在石英管中加入600 mg商用红磷和40 mg的I2,将经过刻蚀干燥后的硅晶片放置于石英管中并开始抽取真空,在压力表显示达到−0.03 MPa的真空压力后,封装石英管。

    随后,将封装完毕的石英管放入马弗炉(MF-1200C-M,安徽贝意克设备技术有限公司)中,设定升温速率控制在5℃/min,从室温逐渐升温至560℃,并在此温度下稳定保持20 h,以确保红磷与硅晶片之间的充分反应。之后,再次以5℃/min的降温速率控制冷却过程,直至炉温降至室温。

    待石英管冷却后将其敲碎,从硅片将红磷刮取收集。接着,将刮下的cRP放入研钵中,进行30 min的充分研磨。随后,利用乙醇对研磨后的红磷进行彻底洗涤,以去除杂质。经过真空泵的抽滤后,将红磷放置在电鼓风干燥箱(DHG-9070A,上海一恒科学仪器有限公司)中,设置温度为40℃,干燥2 h,以去除残余的乙醇并确保红磷的干燥状态。

    接着称取300 mg的cRP,并将其均匀分散在150 mL的无水乙醇中,以确保红磷颗粒在溶剂中的充分分散。随后,使用了超声波细胞粉碎机(Scientz-1500F,中国宁波新芝生物科技有限公司),并设置了特定的操作参数:功率为40%,脉冲周期为6 s开启,8 s关闭。超声处理完成后,首先将悬浊液转移至离心管中,并以3000 r/min的转速离心10 min。这一步骤的目的是初步分离出较大颗粒的固体物质,留下含有纤维状红磷的液相。接着,将液相进行第二次离心,转速提高至11000 r/min,再次离心10 min,以进一步去除残留的清液和细小颗粒。最后,将材料放入冷冻干燥机(SCIENTZ-10N,中国宁波新芝生物科技有限公司)中,以40℃的温度干燥24 h,以此得到cRP NRs。

    采用溶剂热法制备了MIL-101-NH2。首先将FeCl3·6H2O (10 mmoL)和2-氨基对苯二甲酸(12.5 mmoL)同时溶解于50 mL DMF中。随后,将上述两种溶液在磁力搅拌下混合均匀,并转移到100 mL特氟龙内衬高压釜(KH100,西安常仪仪器设备有限公司)中。在110℃反应20 h。反应结束后,11000 r/min离心5 min收集所得颗粒,再用DMF和乙醇洗涤3次,放入真空干燥箱在70℃下真空干燥12 h,得到目标MIL-101-NH2

    采用溶剂热法制备了cRP NRs/MIL-101-NH2。分别称取50 mg的cRP NRs和为cRP NRs质量50%、75% 、100% 和125%的MIL-101-NH2放入4个反应釜中(4个反应釜中cRP NRs和MIL-101-NH2的质量比例为2∶1、4∶3、1∶1和4∶5),并加入50 mL 无水乙醇。随后将上述两种材料在磁力搅拌下混合均匀,在110℃反应20 h。反应结束后,11000 r/min离心5 min收集所得颗粒,再用乙醇洗涤3次,放入真空干燥箱在60℃下真空干燥12 h,得到4种比例复合的cRP NRs/MIL-101-NH2

    本文选取四环素(TC)作为研究对象进行了光催化降解实验。在反应管中加入了10 mg的催化剂,随后加入了50 mL的TC (50 mg/L)水溶液。在开始光催化反应之前,首先设置了30 min的暗反应阶段,以便让催化剂与污染物之间建立起稳定的吸附平衡。暗反应阶段结束后,打开500 W氙灯照射120 min。在整个实验期间每隔15 min便采集4 mL的样品,并通过离心分离得到上清液。最后,利用紫外-可见光分光光度计(UV-1800PC,上海美普达仪器有限公司)在357 nm处测定上清液的吸光度。通过测量该波长的吸光度,能够准确地计算出TC在水溶液中的降解情况。

    为了评估催化剂的稳定性,进行了循环实验,该实验与降解实验的操作步骤基本一致。收集离心后的催化剂。使用真空泵对催化剂进行抽滤,以去除残留的水分和溶液。将抽滤后的催化剂放入鼓风干燥箱中,在60℃下干燥30 min,以去除残余的水分。将干燥好的催化剂重新放入新的TC溶液中,并重复上述实验步骤。如此反复进行4次。

    实验设计将催化剂加入50 mg/L的TC的溶液中,并引入不同的添加剂以观察它们对催化过程的影响,同时设置不添加捕获剂的实验作为对照试验,从而分析出本研究制备的催化剂的催化机制。分别向溶液中加入苯醌(BQ)、异丙醇(IPA)和乙二胺四乙酸钠(EDTA-2Na)。每种添加剂的加入量根据其抑制特定反应步骤的能力来确定,通过预实验来确定最佳添加量。将采集的样品立即离心,取上清液进行后续分析。例如,如果BQ显著抑制了催化反应,这可能表明超氧自由基(O2)在催化过程中起到了关键作用;如果IPA或EDTA-2Na对反应有明显影响,则可能涉及羟基自由基(•OH)或空穴(h+)在催化过程中的作用。

    根据有机溶液在特定光长下的吸光度,可以得到样品在不同时间的浓度,根据降解效率的计算公式可以得到该时间的降解效率。根据Lambert-Beer law,可得下式:

    Φ=C0CtC0×100%=A0AtA0×100% (2)

    其中:Φ为降解效率;C0为初始浓度;Ctt时刻溶液浓度;A0为初始溶液吸光度;Att时刻溶液吸光度。可以计算出在某个时刻t的溶液浓度,并根据所得浓度做出降解效率曲线。

    图1中的SEM图像可以观察到cRP NRs整体为纤维状结构。MIL-101-NH2铁基金属框架催化剂为较为规则的多面体的晶粒。这些晶粒的形状较为规则,但是大小分布并不均匀。材料表面存在一些细小的孔隙。这些孔隙MOFs是材料本身的特性之一,其存在对于材料的相容性和应用性能有着重要影响。通过观察图1(c),可以清晰地观察到MIL-101-NH2分布于纤维状红磷及红磷纳米带的各个角落,并且紧紧贴合在纳米带的表面。

    图  1  晶态红磷纳米带(cRP NRs) (a)、MIL-101-NH2 (b)和cRP NRs/MIL-101-NH2 (c)的SEM图像
    Figure  1.  SEM images of the crystalline red phosphorus nanoribbons (cRP NRs) (a), MIL-101-NH2 (b) and cRP NRs/MIL-101-NH2 (c)

    为了进一步深入分析材料的复合状态,采用了TEM透射电镜对MIL-101-NH2与cRP NRs复合后的形态进行了表征。在图2(b)中,MIL-101-NH2所展现的形态与之前在SEM扫描电镜下的观察结果保持了一致性。同时也可以更加清晰地看到MIL-101-NH2与cRP NRs之间紧密的贴合。在图2(e)中,可以清晰地观察到cRP NRs所特有的0.278 nm的(400)晶面的晶格条纹,呈现出了其独特的晶体结构[11-12]。而与之相对,MIL-101-NH2则呈现出无晶格条纹的状态,展示出其不同于cRP的另一种物质特性。在高分辨率透射电镜的元素分布扫描中,对P、O、Fe 3种元素进行了详尽的元素分布面谱分析。结果显示,Fe元素在复合材料中将红磷包裹,这种分布模式进一步证实了铁基MOF与红磷之间的紧密结合。而O元素的存在则暗示了复合材料中可能存在的氧化情况。通过这一系列的TEM观测和分析,进一步证实了新型cRP NRs/MIL-101-NH2的成功合成。

    图  2  ((a)~(c)) cRP NRs、MIL-101-NH2和cRP NRs/MIL-101-NH2的TEM图像;(d) cRP NRs/MIL-101-NH2的元素分布;(e) cRP NRs/MIL-101-NH2的晶格条纹图像;(f) cRP NRs、MIL-101-NH2和 cRP NRs/MIL-101-NH2的XRD图谱
    Figure  2.  ((a)-(c)) TEM images of cRP NRs, MIL-101-NH2 and cRP NRs/MIL-101-NH2; (d) Elemental distribution of cRP NRs/MIL-101-NH2; (e) Lattice fringe images of cRP NRs/MIL-101-NH2; (f) XRD patterns of cRP NRs, MIL-101-NH2 and cRP NRs/MIL-101-NH2
    d—Diameter

    为了探究合成样品的结晶完整度和合成情况我们进行了XRD测试。从图2(f)中可以清楚的看到, cRP NRs与MIL-101-NH2制备出的新型复合材料分别对比两种原材料的XRD图,新型复合材料的主要特征峰与cRP和cRP NRs在角度为15°和16°处红磷的(001)和(200)晶面的特征峰虽然发生了些许偏移但是其峰的形状基本一致[11]。而MIL-101-NH2的峰同样出现,但是峰的高度大幅减小,证明了复合材料的成功合成,也说明了在新型复合材料中红磷占据了主体地位。

    图3为cRP NRs、MIL-101-NH2和 MIL-101-NH2的XPS全谱图。从图中观察到,cRP NRs/MIL-101-NH2的XPS全元素谱中显示铁、氧、碳、磷几种元素共存,出现了在cRP NRs和MIL-101-NH2上没有的峰,证明了cRP NRs与MIL-101-NH2的成功结合。为了明确cRP NRs/MIL-101-NH2复合材料中的元素价态和表面电子转移情况,如图4中进一步对4种元素进行了XPS分析。

    图  3  cRP NRs、MIL-101-NH2和cRP NRs/MIL-101-NH2的XPS全谱图
    Figure  3.  XPS full spectra of cRP NRs, MIL-101-NH2, and cRP NRs/MIL-101-NH2
    图  4  cRP NRs、MIL-101-NH2和cRP NRs/MIL-101-NH2的C1s、O1s、Fe2p和P2p图谱
    Figure  4.  C1s, O1s, Fe2p and P2p spectra of cRP NRs, MIL-101-NH2 and cRP NRs/MIL-101-NH2

    cRP NRs/MIL-101-NH2图4的C元素谱中的C1s在284.8 eV处有一个强烈的峰为C—C峰,在286.44 eV、286.39 eV 和286.48 eV处分别对应着cRP NRs、MIL-101-NH2材料和复合材料的C—O峰,287.89 eV、288.72 eV和288.56 eV 对应着O—C=O的峰[29-30]。在O1s光谱中,可以看到,位于530.00 eV和529.70 eV对应的是Fe—O键,在cRP NRs的氧元素光谱中并未有对应的峰,而复合后则出现说明了MIL-101-NH2和cRP NRs的成功复合,而后面出现在533.18 eV和532.84 eV处的峰则代表了有机配体中的O和氧空位上吸附的H2O[30]

    样品中氧空位的形成是由于溶剂热过程中溶剂分子的蒸发,样品中的Fe2+必须通过除去晶格氧来平衡电荷。这种电荷平衡的趋势导致晶格氧附近的电子密度增加,从而削弱了复合材料中的Fe—O键。在P2p光谱中有3个特征峰,130.1 eV和130.96 eV处的峰分配给P2p1/2和P2p3/2代表P—P键,134.25 eV处的峰与五氧化二磷(P2O5)的典型波段相对应。在P2p光谱中对应的cRP NRs/MIL-101-NH2复合材料中,P—P键的峰的位置变成了130.05 eV和130.91 eV,其位置也发生了右移,说明复合材料中P元素因结合能的降低,存在电子密度增加情况。再观察Fe2p对应的Fe元素光谱,在MIL-101-NH2中711.71 eV和725.64 eV代表了二价Fe2+ ,在713.68 eV和731.53 eV代表着三价Fe3+,717.76 eV处为卫星峰[13]。而复合材料在711.79 eV处所对应的Fe2+的峰发生了左移,说明复合材料中存在因Fe元素结合能的上升,而导致电子密度下降的情况。

    为了进一步明确cRP NRs负载对复合材料比表面积的影响,对样品进行了N2吸附-解吸测定。在图5中,cRP NRs/MIL-101-NH2等温线为与微孔结构相关的I型性质曲线。

    图  5  cRP NRs、MIL-101-NH2及cRP NRs/MIL-101-NH2的N2吸脱附曲线
    Figure  5.  N2 absorption and desorption curves of cRP NRs, MIL-101-NH2 and cRP NRs/MIL-101-NH2
    Va—Volume adsorbed; dV/dD—The change in unit aperture corresponds to the change rate of pore volume; STP—Standard temperature and pressure

    比表面积的排序如下:cRP NRs/MIL-101-NH2(33.547 m2/g) > MIL-101-NH2(14.644 m2/g) > cRP NRs(11.065 m2/g),可以发现复合材料的比表面积高于复合前材料的比表面积。由此可以推断,复合材料对污染物具有更好的吸附和降解效果。

    图6(a)中展示了紫外可见漫反射光谱(UV-Vis DRS),可以发现MIL-101-NH2的吸收边最窄,所有材料复合后,都发生了红移,说明了复合材料的光吸收范围扩大。在图6(b)中通过式(1)转换的曲线画出Tauc's 图,通过找到斜率最大处与x轴的交点得到材料的禁带宽度信息。可以得到cRP NRs、MIL-101-NH2和cRP/MIL-101-NH2的带隙宽度分别为1.96 eV、2.80 eV和1.935 eV。通过图6(c)中Mott-Schottky曲线的绘制可以得到几种催化剂的导带情况。可以得到cRP NRs、MIL-101-NH2和cRP/MIL-101-NH2的导带分别为−0.65 eV、−0.45 eV和−0.51 eV,结合前文中的禁带宽度可以计算出这些材料和复合材料的价带。

    图7所示,为了分析制备的复合材料的对光的响应情况,对复合材料和原材料一同进行了瞬态光电流响应测试。可以发现, cRP NRs的光响应情况比MIL-101-NH2要高,cRP/MIL-101-NH2复合材料的光响应程度远远高于复合前的原材料。

    考虑到材料组分比例对光催化降解可能存在影响,并且为了探寻cRP NRs与MIL-101-NH2形成复合材料的最佳比例,设置了原材料质量比分别为2∶1、4∶3、1∶1和4∶5的几种复合材料进行探究。

    图8所示,即为几种不同比例材料和原材料的降解曲线。从图中可以看到复合材料在不同时刻对四环素的降解效果,揭示了复合材料与四环素之间的反应规律。从图中可以看到cRP NRs的吸附效果和光催化效果并不理想,在经过120 min光照后降解效果仅在49%左右。MIL-101-NH2表现出了优于cRP NRs的暗反应吸附性能,同时也展示了其些许的光催化性能。在120 min光照反应后, MIL-101-NH2则在光照60 min后保持平衡,降解了57%左右。经过溶剂热法复合后的材料cRP NRs/MIL-101-NH2表现出了优秀的吸附性能,在暗反应结束时,对TC的去除率最高能够达到52%左右。同时在开始光照后,产生了不错的光催化效果。在结束120 min光照时,几种材料的降解效率排序如下:cRP NRs/MIL-101-NH2 (1∶1)(~82%) > cRP NRs/MIL-101-NH2(4∶3) (~71%) > cRP NRs/MIL-101-NH2 (2∶1)(~70%) > cRP NRs/MIL-101-NH2 (4∶5)(~68%) > MIL-101-NH2 (~57%) > cRP NRs(~49%)。

    图  6  cRP NRs、MIL-101-NH2及cRP NRs/MIL-101-NH2的UV-Vis图(a)、Tauc's 图(b)和Mott-Schottky曲线(c)
    Figure  6.  UV-Vis diagrams (a), Tauc's diagrams (b), and Mott-Schottky curves (c) of cRP NRs, MIL-101-NH2 and cRP NRs/MIL-101-NH2
    α—Absorbance; h—Planck constant; ν—Light frequency; —Photon energy; C—Capacitance

    图9所示,根据方程−ln(Ct/C0)=kt,计算了反应的动力学曲线和相应的反应速率常数k。可以证实,本研究中涉及的所有光催化剂的反应动力学都很好地遵循伪一级反应。其中cRP NRs/MIL-101-NH2 (1∶1)的反应速率常数k值为0.00776 min−1,高于其余几种比例复合的材料和原材料。毫无疑问,当 cRP NRs和MIL-101-NH2的质量比为1∶1时,复合材料的光催化降解效果最好。因此,在后续实验中继续沿用该比例制备的复合材料,并统一称为cRP NRs/MIL-101-NH2

    图  7  cRP NRs、MIL-101-NH2及cRP NRs/MIL-101-NH2的瞬态光电流响应对比
    Figure  7.  Comparison of transient photocurrent responses of cRP NRs,MIL-101-NH2 and cRP NRs/MIL-101-NH2
    图  8  cRP NRs、MIL-101-NH2、cRP NRs/MIL-101-NH2 (2∶1)、 cRP NRs/MIL-101-NH2 (4∶3)、cRP NRs/MIL-101-NH2 (1∶1)、cRP NRs/MIL-101-NH2 (4∶5)的降解曲线
    Figure  8.  Degradation curves of cRP NRs, MIL-101-NH2, cRP NRs/MIL-101-NH2 (2∶1), cRP NRs/MIL-101-NH2 (4∶3), cRP NRs/MIL-101-NH2 (1∶1), and cRP NRs/MIL-101-NH2 (4∶5)

    为了验证复合材料的稳定性,以cRP NRs/MIL-101-NH2作为实验对象,以在热反应下更容易发生形变的MIL-101-NH2作为对比对象来进行循环实验。通过图10可以发现制备出的cRP NRs/MIL-101-NH2催化剂在前3次光催化降解四环素始终保持了优秀的降解效果,在进行第4次降解时虽然效果不如前3次,但是仍在光照120 min后降解效率达到了78%左右。而MIL-101-NH2则在第3次时降解效率就明显下降。经过循环实验的验证,证明了cRP NRs和MIL-101-NH2材料经过复合后,材料的稳定性也得到了明显的提高。

    图  9  cRP NRs、MIL-101-NH2、cRP NRs/MIL-101-NH2 (2∶1)、 cRP NRs/MIL-101-NH2 (4∶3)、cRP NRs/MIL-101-NH2 (1∶1)和cRP NRs/MIL-101-NH2 (4∶5)动力学拟合曲线
    Figure  9.  Kinetic fitting curves of cRP NRs, MIL-101-NH2, cRP NRs/MIL-101-NH2 (2∶1), cRP NRs/MIL-101-NH2 (4∶3), cRP NRs/MIL-101-NH2 (1∶1), and cRP NRs/MIL-101-NH2 (4∶5)
    k—Reaction rate constant
    图  10  MIL-101-NH2和cRP NRs/MIL-101-NH2的循环降解曲线
    Figure  10.  Cyclic degradation curves of MIL-101-NH2 and cRP NRs/MIL-101-NH2

    表1为查阅其他文献中的各种材料对四环素的降解情况。通过对比可以发现,制备出的cRP NRs/MIL-101-NH2经过120 min的光照后,其降解效果优于同类催化剂,如CDs/MIL-101(Fe)(81%)、MIL-101(Fe)/MIL-100(Fe)(80%)、TiO2(76.6%)和BiOI/MIL-125(Ti)(70%)。而相对于RP/MIL-101(Fe)、PSCN-50、MIL-101(Fe)/MoS2、RP/HAp以及P-BiOCl这几种材料,cRP NRs/MIL-101-NH2虽然降解效率没有这几种材料高,但是在催化剂浓度的对比上,能够明显发现cRP NRs/MIL-101-NH2的浓度明显低于这些材料。这证明了cRP NRs/MIL-101-NH2具有充分的潜力来进行四环素的光催化降解。

    表  1  其他文献材料降解四环素效果对比
    Table  1.  Comparison of tetracycline degradation effects of other materials in literatures
    Material Catalyst concentration/
    (mg·L−1)
    Dosage/mg TC concentration/
    (mg·L−1)
    Reaction
    time/min
    Degradation
    efficiency/%
    Ref.
    cRP/MIL-101(Fe)-NH2 0.2 10 50 120 82 This study
    MIL-101(Fe)/MIL-100(Fe) 0.125 10 50 140 80 [31]
    TiO2 0.2 20 10 120 76.60 [32]
    BiOI/MIL-125(Ti) 0.25 25 20 120 70 [33]
    CDs/MIL-101(Fe) 0.5 50 75 120 81 [34]
    RP/MIL-101(Fe) 0.5 50 50 80 90.10 [15]
    PSCN-50 1 100 10 60 85.50 [35]
    MIL-101(Fe)/MoS2 0.3 30 100 40 85 [36]
    RP/HAp 1 100 10 30 100 [10]
    P-BiOCl 0.5 50 20 30 81 [37]
    Notes: TC is tetracycline; TiO2 is titanium dioxide; BiOI is a compound of bismuth oxide and iodine; CDs are carbon dots; RP is red phosphorus; PSCN is phosphorus-sulfur co-doped g-C3N4; MoS2 is molybdenum disulfide; HAp is a hollow hydroxyapatite; P is phosphorus; BiOCl is a compound of bismuth oxide and chlorine.
    下载: 导出CSV
    | 显示表格

    为了了解在整个光催化进行中因光照可能会产生的自由基对降解的影响,进行了自由基捕获实验。在进行光催化降解实验时加入对苯醌、异丙醇和乙二胺四乙酸二钠,这3种捕获剂分别对超氧自由基(O2)、羟基自由基(•OH)和光生空穴(h+)进行捕获。

    图11 cRP NRs/MIL-101-NH2的自由基捕获实验的降解曲线图中可以明显的发现加入的对苯醌、异丙醇和乙二胺四乙酸二钠均对光催化降解有抑制作用。说明在cRP NRs/MIL-101-NH2进行光催化降解四环素的过程中,超氧自由基(O2)、羟基自由基(•OH)和光生空穴(h+)都对降解起到了作用。其中对苯醌的加入对四环素降解的抑制效果最为明显,乙二胺四乙酸二钠次之,异丙醇的抑制效果最差但仍起到了部分作用,证明cRP NRs/MIL-101-NH2在光催化降解四环素的过程中超氧自由基(O2)对四环素的降解其主要作用,该情况的产生可能是因为MIL-101-NH2和cRP NRs的导带均达到了可产生超氧自由基的电位位置,所以超氧自由基的作用会更将明显。而羟基自由基的产生是由于MIL-101-NH2的价带电位能够达到产生•OH电位(1.99 eV)所造成,因此其在反应中的作用并不显著。

    图  11  cRP NRs/MIL-101-NH2的自由基捕获曲线
    Figure  11.  Free radical trapping curves of cRP NRs/MIL-101-NH2
    BQ—Benzoquinone; IPA—Isopropyl alcohol; EDTA-2Na—Ethylenediaminetetraacetic acid disodium salt

    当cRP NRs/MIL-101-NH2受到光照时,cRP NRs和MIL-101-NH2都能产生光激发的e和h+对。根据典型的II型异质结的假设,cRP NRs/MIL-101-NH2复合材料的氧化还原电位将由MIL-101-NH2的负导带越正和cRP NRs的正价带越负决定[38-39]。虽然已知MIL-101-NH2的导带能量足以将O2分子还原成为O2,但cRP NRs的价带 (EVB=1.31 eV)不能从水中产生•OH自由基(E (•OH/OH)= 1.99 eV)[13]。自由基捕获实验中的测量结果主要证实了反应介质中存在超氧自由基(O2)和羟基自由基(•OH)。因此,II型异质结不太可能发生。在图12中,由于MIL-101-NH2的导带位于cRP NRs的导带和价带之间,它很容易使电子(e)从MIL-101-NH2的导带转移到cRP NRs的价带,并与cRP NRs的价带中的光生空穴(h+)重新结合。当开始光照后,电子向从价带向价带跃迁,同时依据几种材料经过XPS分析中结合能变化,判断出电子是从MIL-101-NH2向cRP NRs进行迁移,因此能够确认cRP NRs/MIL-101-NH2这种复合材料为Z型异质结结构。MIL-101-NH2的高比表面积和其结构特性可以改善cRP NRs团聚现象,降低了cRP NRs自身产生电子空穴对的复合速率,同时增加吸附点和活性位点,活性氧空位和吸附氧为该催化过程提供了更多的活性位点。随着时间的推移,在cRP NRs的导带和MIL-101-NH2的价带上分别积累了大量的e 和h+。cRP NRs的导带中的e直接还原溶解的O2分子,生成超氧自由基 (O2),光生空穴 (h+)将H2O分子氧化生成羟基自由基 (•OH)。复合材料因其高比表面积和大孔径的特点先将TC吸附到材料表面,而后材料中因光照产生的强氧化物质O2 和•OH能够更快地与四环素发生氧化还原反应,在催化剂表面便能生成降解产物,从而提高了反应体系的降解速率。

    图  12  cRP NRs/MIL-101-NH2的光催化降解机制图
    Figure  12.  Photocatalytic degradation mechanism of cRP NRs/MIL-101-NH2
    NHE—Normal hydrogen electrode

    通过高分辨质谱联用技术 (HRMS) 对降解中间产物进行鉴定,可能的反应路径图如图13所示。

    图  13  cRP NRs/MIL-101-NH2降解TC可能的路径
    Figure  13.  Possible pathways of TC degradation by cRP NRs/MIL-101-NH2
    m/z—Mass to charge ratio

    在路径I中,开始降解时,TC上的 N—CH3由于N—C的低键能丢失[40]而形成了P1 (m/z=418)。然后在O2和 h+的攻击下,进一步O2攻击通过羟基和甲基的分离和开环产生 P2 (m/z=334) 的中间体。然后,通过羟基化、脱烷基化、脱水和开环反应进一步降解生成P3 (m/z=138) 、P4 (m/z=258) 、P5 (m/z=149)和P6 (m/z=194)。最终,这些中间产物被矿化CO2和H2O。

    在路径II中,—NH2较高的负电荷,使其容易受到h+的攻击[41],导致TC骨架中的氨损失,形成P7 (m/z=429)。随后,由于C的低键能和受到O2的攻击等因素,形成了P8 (m/z=365)。接着又由于h+、•OH和O2的攻击,通过环的裂解和脱羰反应进一步氧化成较小的化合物P9 (m/z=243) 和P10 (m/z=167)。最终形成无害的CO2和H2O。

    在本研究中,将晶态红磷纳米带(cRP NRs)与MIL-101-NH2通过溶剂热法进行了复合制备。随后,对原材料及其复合材料进行了表征和性能测试。通过对比分析,得到了关于这些材料结构、性能及应用潜力的重要结论,并通过一系列性能测试验证了它们在光催化领域的应用潜力。得到的结论如下:

    (1)在SEM和TEM的拍摄下,能够清楚看到多面体的MIL-101-NH2分散包裹在条带状cRP NRs的表面。通过XRD可以直观地看到cRP NRs和MIL-101-NH2的特征峰出现在了复合材料的特征峰上。证明了复合材料cRP NRs/MIL-101-NH2的成功合成。

    (2)在相同实验条件下,对原材料和不同比例制备的复合材料开展光催化降解四环素的光催化降解实验。对比实验结果显示,在光照120 min后,cRP NRs降解约49%,MIL-101-NH2 降解约57%,复合材料在质量比1∶1时表现了优于其他比例的光催化降解效果,降解约82%。同时,在cRP NRs/MIL-101-NH2的稳定性实验中,第四次循环中仍能达到78%左右的降解效果。

    (3)通过紫外漫反射光谱得到的材料禁带宽度,Mott-Schottky曲线得到的材料导带电位,自由基捕获实验得到的材料表面发生光催化产生的自由基情况和XPS能谱得到材料中可能存在的电子转移和元素价态等实验数据的分析和佐证,最终确定本文所提出的新型复合材料cRP NRs/MIL-101-NH2为Z型异质结结构。

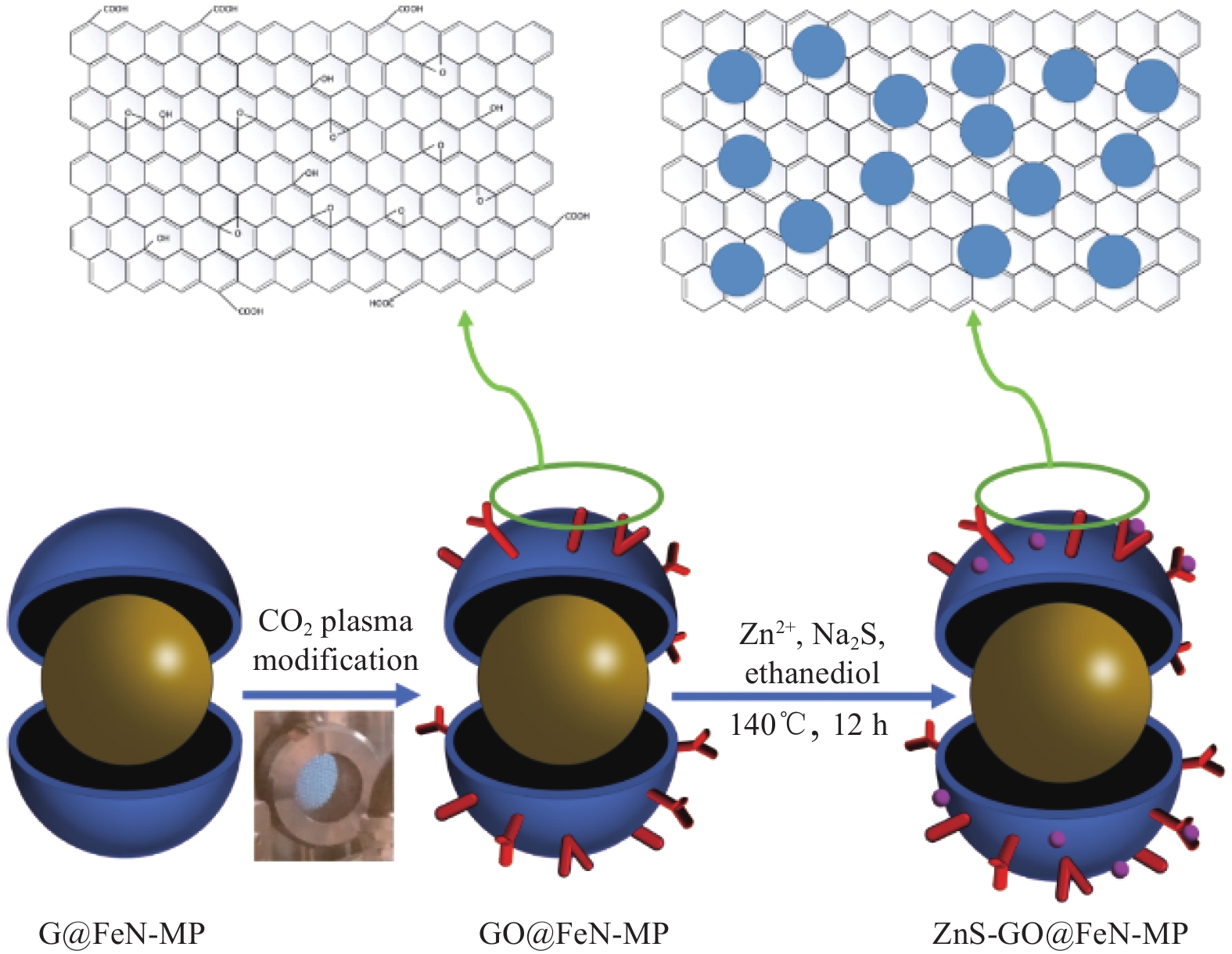

  • 图  1   硫化锌修饰的氧化石墨烯包覆氮化铁磁性纳米颗粒 (ZnS-GO@FeN-MP)的合成示意图

    Figure  1.   Synthetic diagram of zinc sulfide modified graphene oxide coated ferronitride magnetic nanoparticles (ZnS-GO@FeN-MP)

    G—Graphene oxide coatedferronitride magnetic nanoparticles

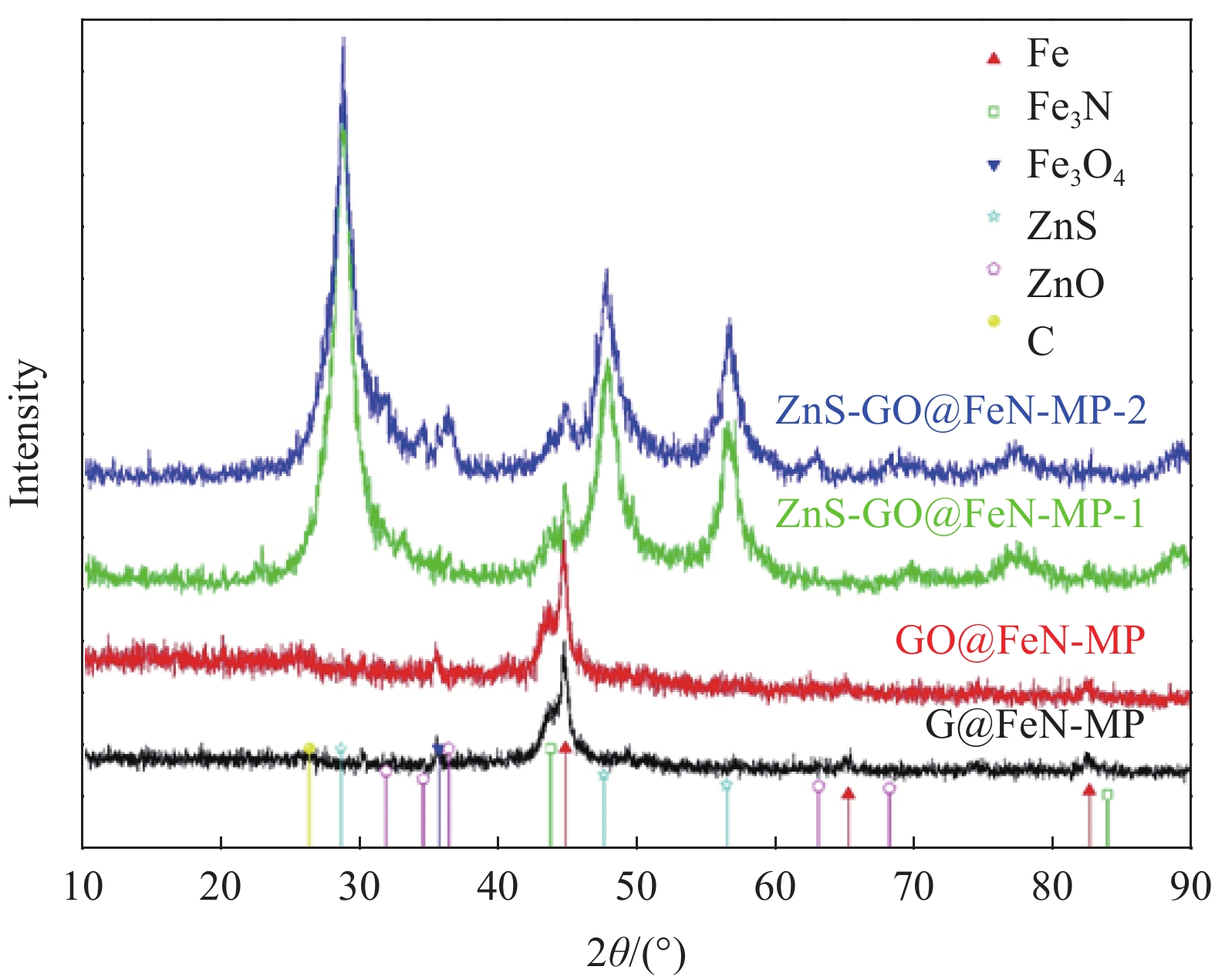

    图  2   G@FeN-MP、GO@FeN-MP、ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2的XRD谱图

    Figure  2.   XRD images of G@FeN-MP, GO@FeN-MP, ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

    图  3   G@FeN-MP、GO@FeN-MP、ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2的拉曼光谱图

    Figure  3.   Raman spectra of G@FeN-MP, GO@FeN-MP, ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

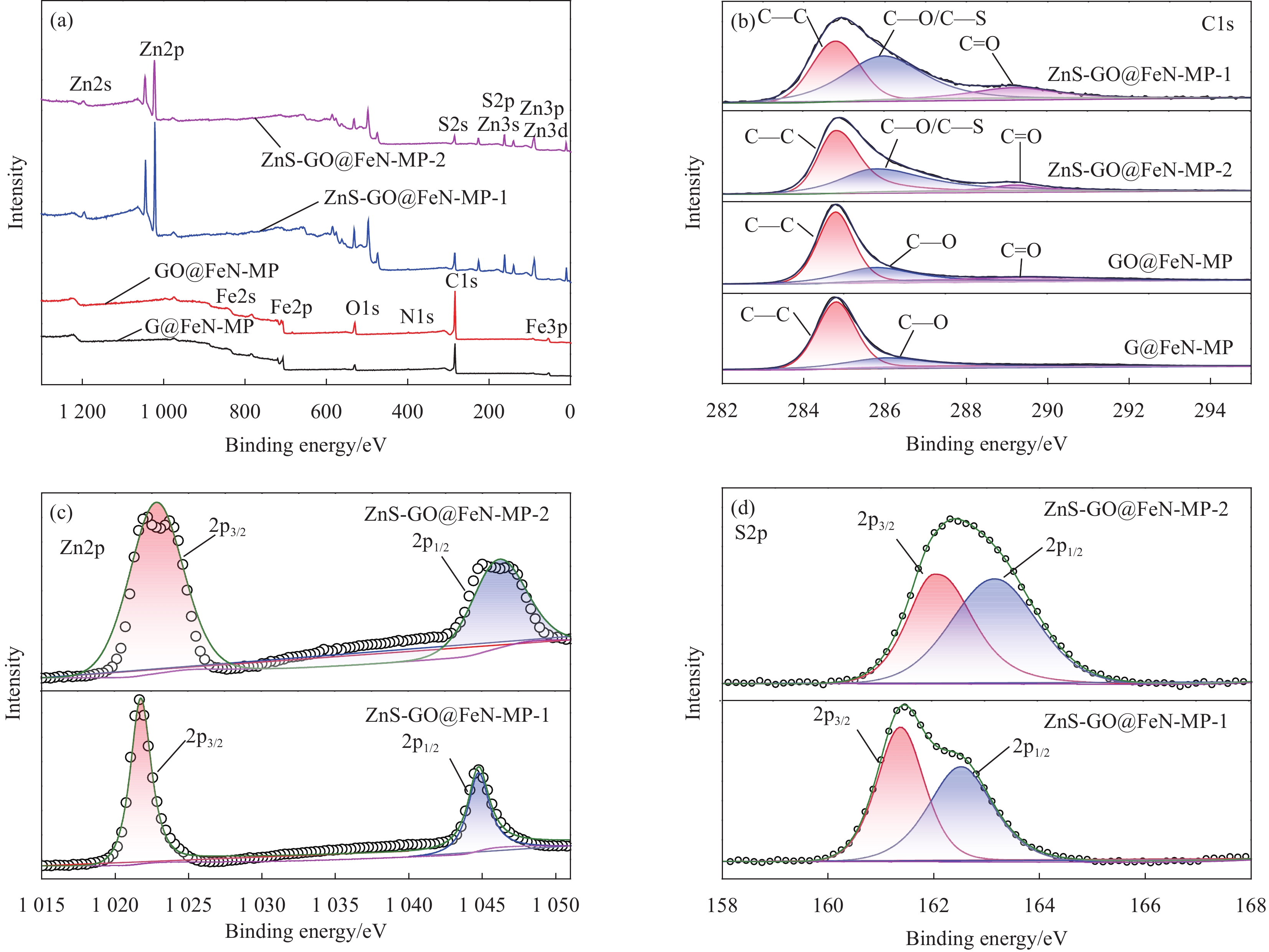

    图  4   G@FeN-MP、GO@FeN-MP、ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2的全谱图(a)和C1s高分辨XPS谱图(b); ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2的Zn2p (c)和S2p (d)的高分辨XPS谱图

    Figure  4.   The full spectra (a) and C1s (b) of G@FeN-MP, GO@FeN-MP, ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2; High-resolution Zn2p (c) and S2p (d) spectra of ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

    图  5   G@FeN-MP ((a1)~(a4))、GO@FeN-MP ((b1)~(b4)) 、ZnS-GO@FeN-MP-1 ((c1)~(c4))和ZnS-GO@FeN-MP-2 ((d1)~(d4))的TEM图像

    Figure  5.   TEM images of G@FeN-MP ((a1)-(a4)), GO@FeN-MP ((b1)-(b4)), ZnS-GO@FeN-MP-1 ((c1)-(c4)), and ZnS-GO@FeN-MP-2 ((d1)-(d4))

    图  6   G@FeN-MP的高分辨TEM图像

    Figure  6.   HRTEM images of G@FeN-MP

    d—Lattice spacing

    图  7   G@FeN-MP ((a1)~(a6))、GO@FeN-MP ((b1)~(b6))、 ZnS-GO@FeN-MP-1 ((c1)~(c8))和ZnS-GO@FeN-MP-2 ((d1)~(d8))的Mapping元素图谱

    Figure  7.   Mapping elements of G@FeN-MP ((a1)-(a6)), GO@FeN-MP ((b1)-(b6)), ZnS-GO@FeN-MP-1 ((c1)-(c8)), and ZnS-GO@FeN-MP-2 ((d1)-(d8))

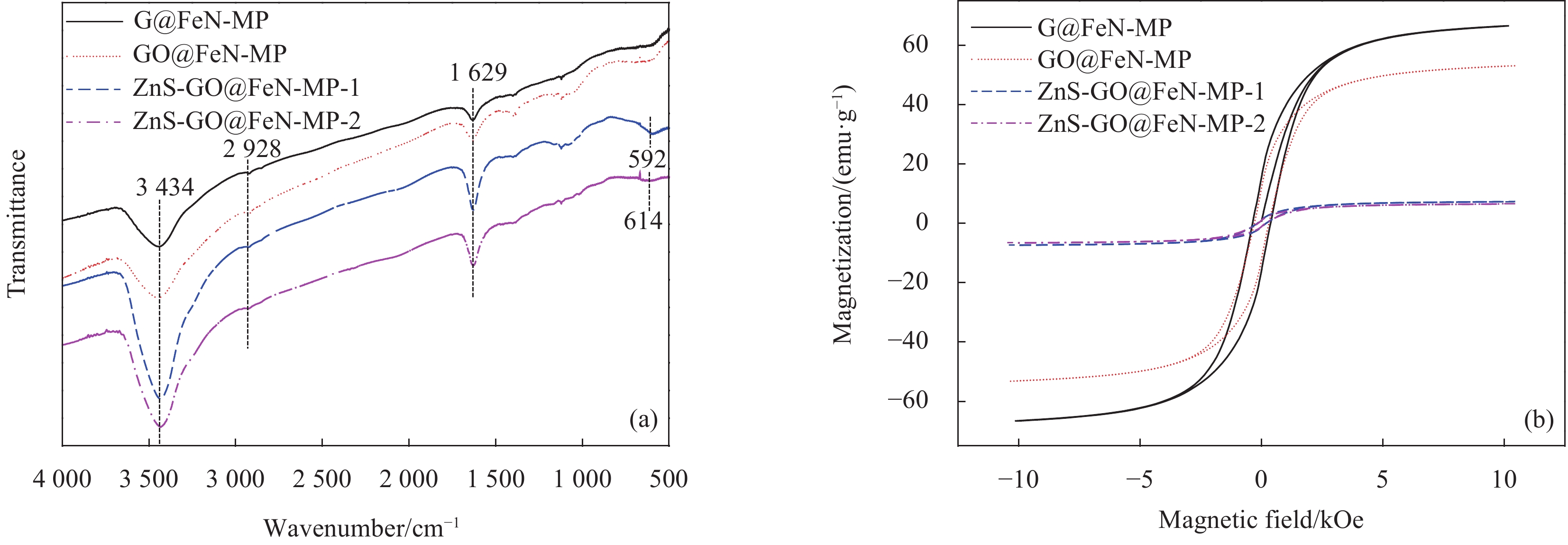

    图  8   G@FeN-MP、GO@FeN-MP、ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2的红外光谱图(a)和振动样品磁强计(VSM)图谱(b)

    Figure  8.   FTIR (a) and vibratory sample magnetometer (VSM) (b) spectra of G@FeN-MP, GO@FeN-MP, ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

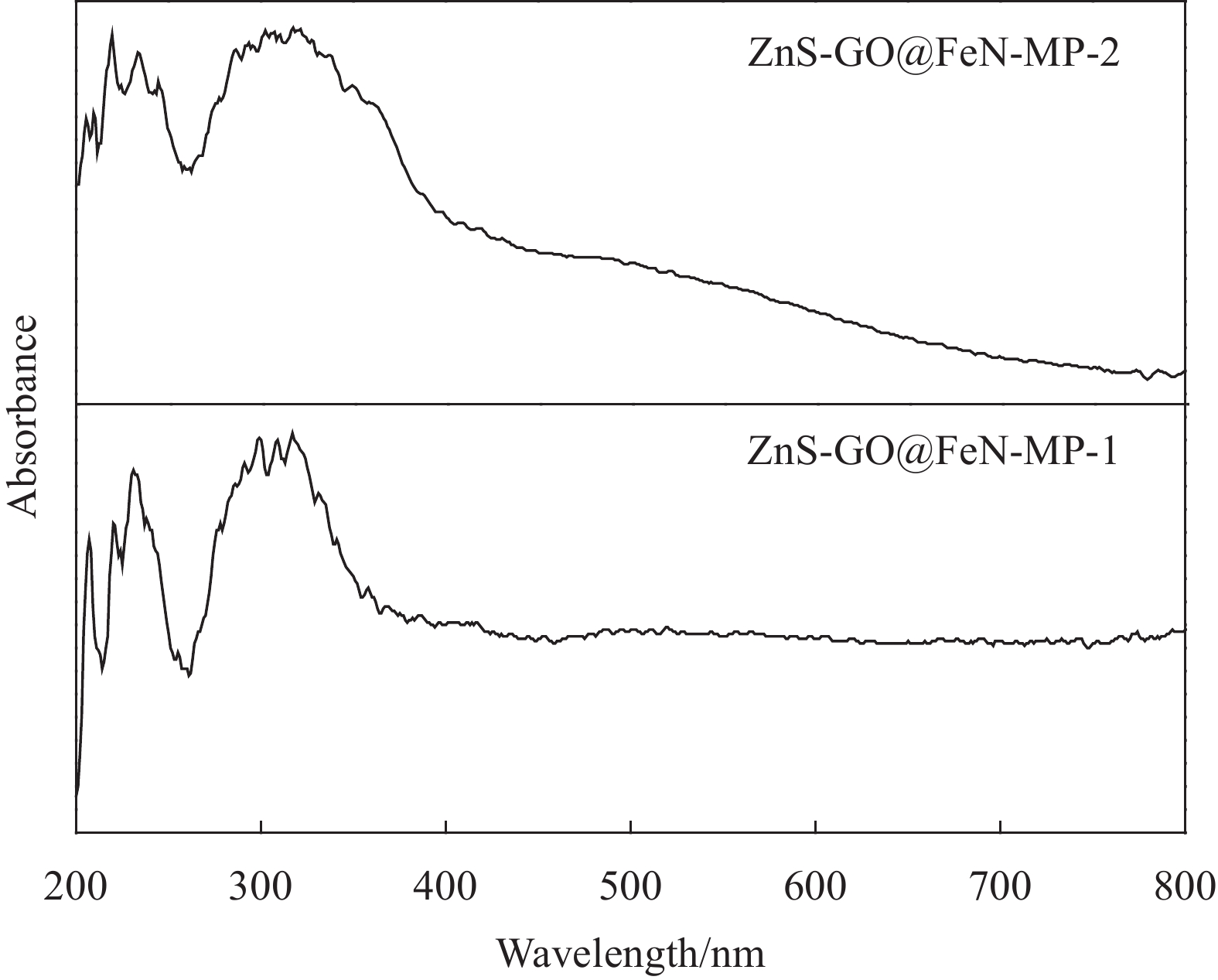

    图  9   ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2的紫外可见吸收光谱

    Figure  9.   UV-Vis absorption spectra of ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

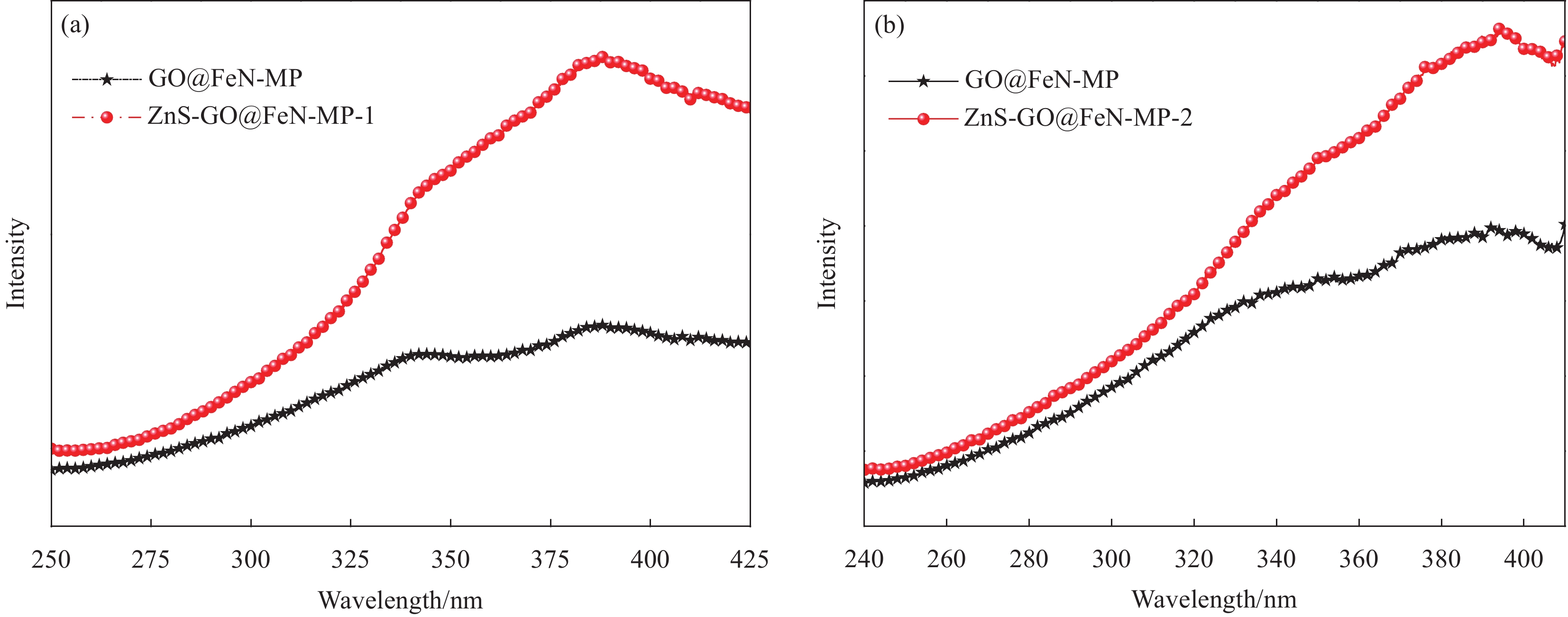

    图  10   激发波长λex=230 nm的GO@FeN-MP和ZnS-GO@FeN-MP-1 (a)、λex=220 nm 的GO@FeN-MP和ZnS-GO@FeN-MP-2 (b)的发射光谱图

    Figure  10.   Emission spectra of GO@FeN-MP and ZnS-GO@FeN-MP-1 for excitation wavelength λex = 230 nm (a), GO@FeN-MP and ZnS-GO@FeN-MP-2 for λex = 220 nm (b)

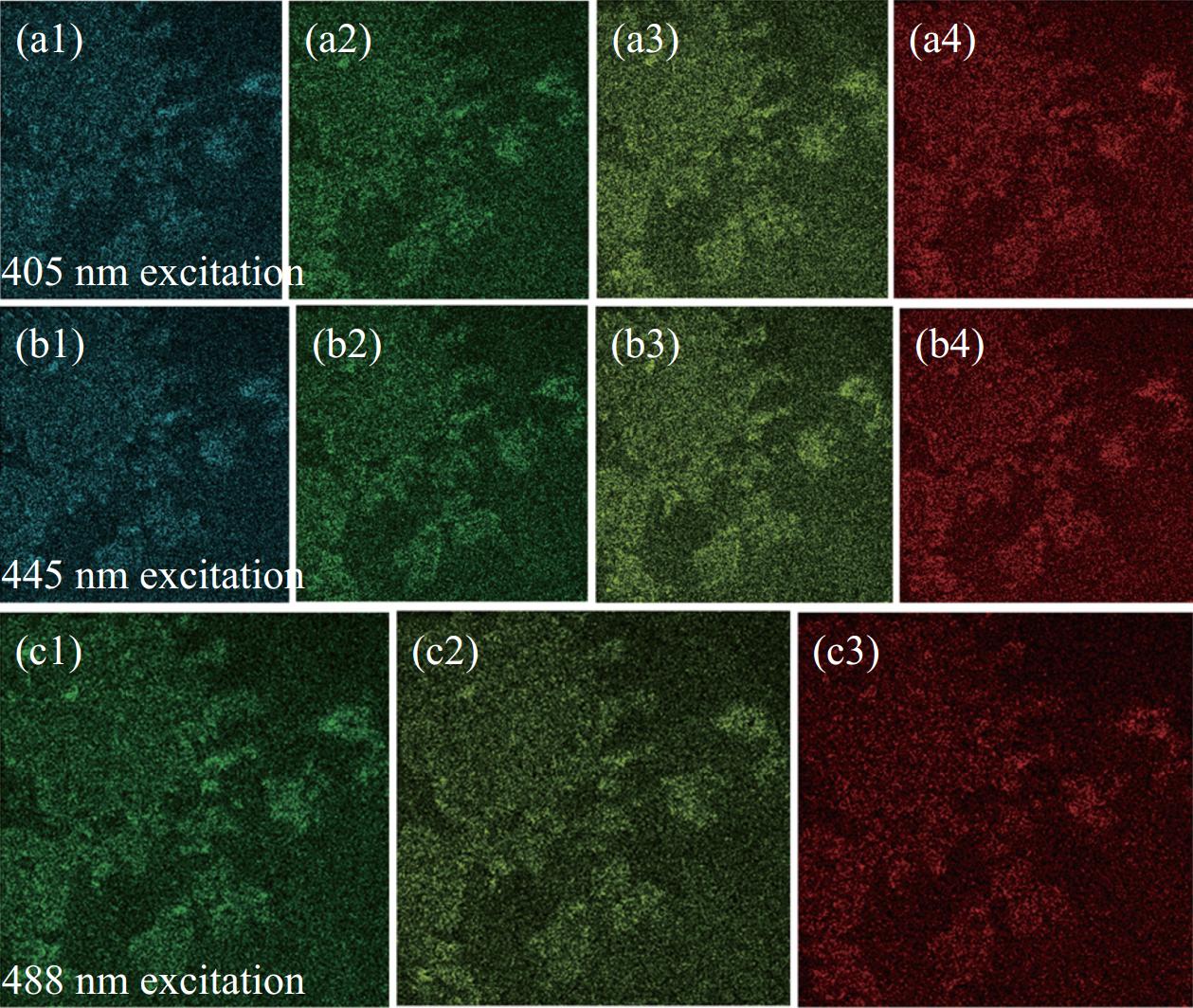

    图  11   λex=405 nm ((a1)~(a3))、445 nm ((b1)~(b4))和488 nm ((c1)~(c3))的ZnS-GO@FeN-MP-1的荧光显微镜图

    Figure  11.   Fluorescence microscopy of ZnS-GO@FeN-MP-1 in λex=405 nm ((a1)-(a3)), 445 nm ((b1)-(b4)), and 488 nm ((c1)-(c3))

    图  12   λex=405 nm ((a1)~(a4))、445 nm ((b1)~(b4))和488 nm ((c1)~(c3))的ZnS-GO@FeN-MP-2的荧光显微镜图

    Figure  12.   Fluorescence microscopy of ZnS-GO@FeN-MP-2 in λex=405 nm ((a1)-(a4)), 445 nm ((b1)-(b4)), and 488 nm ((c1)-(c3))

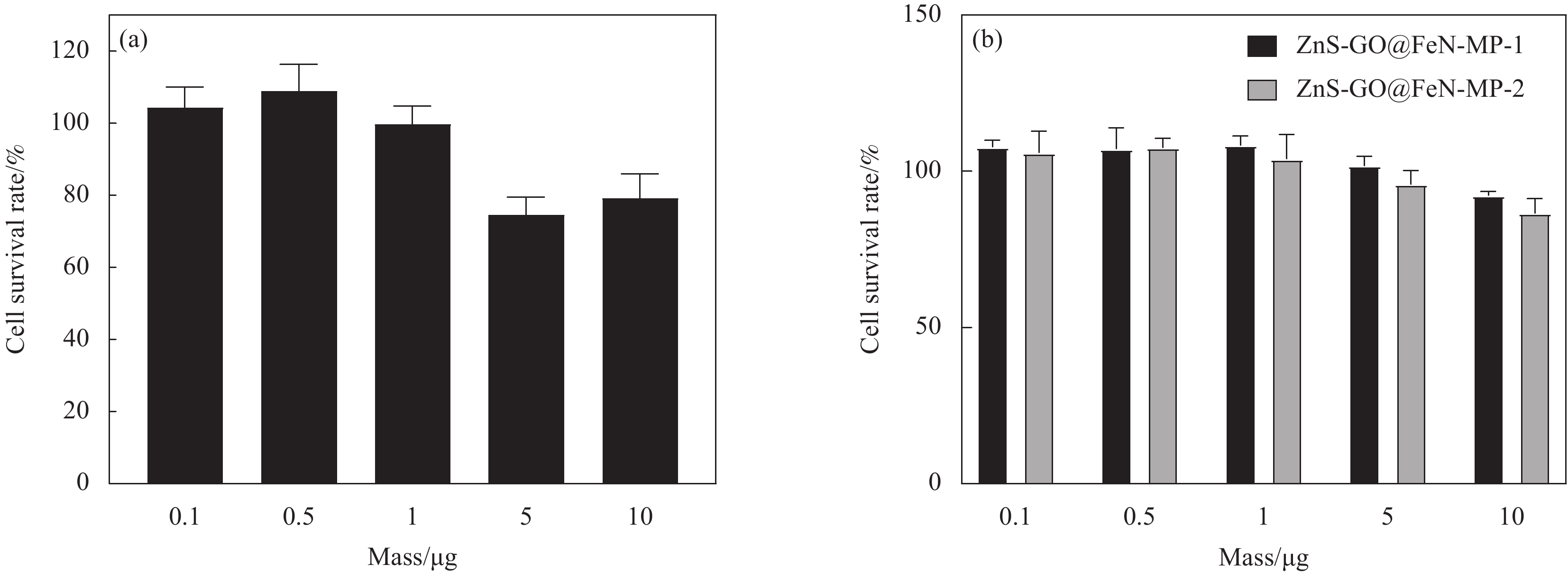

    图  13   细胞毒性测试:(a) GO@FeN-MP;(b) ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2

    Figure  13.   Cytotoxicity tests: (a) GO@FeN-MP; (b) ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

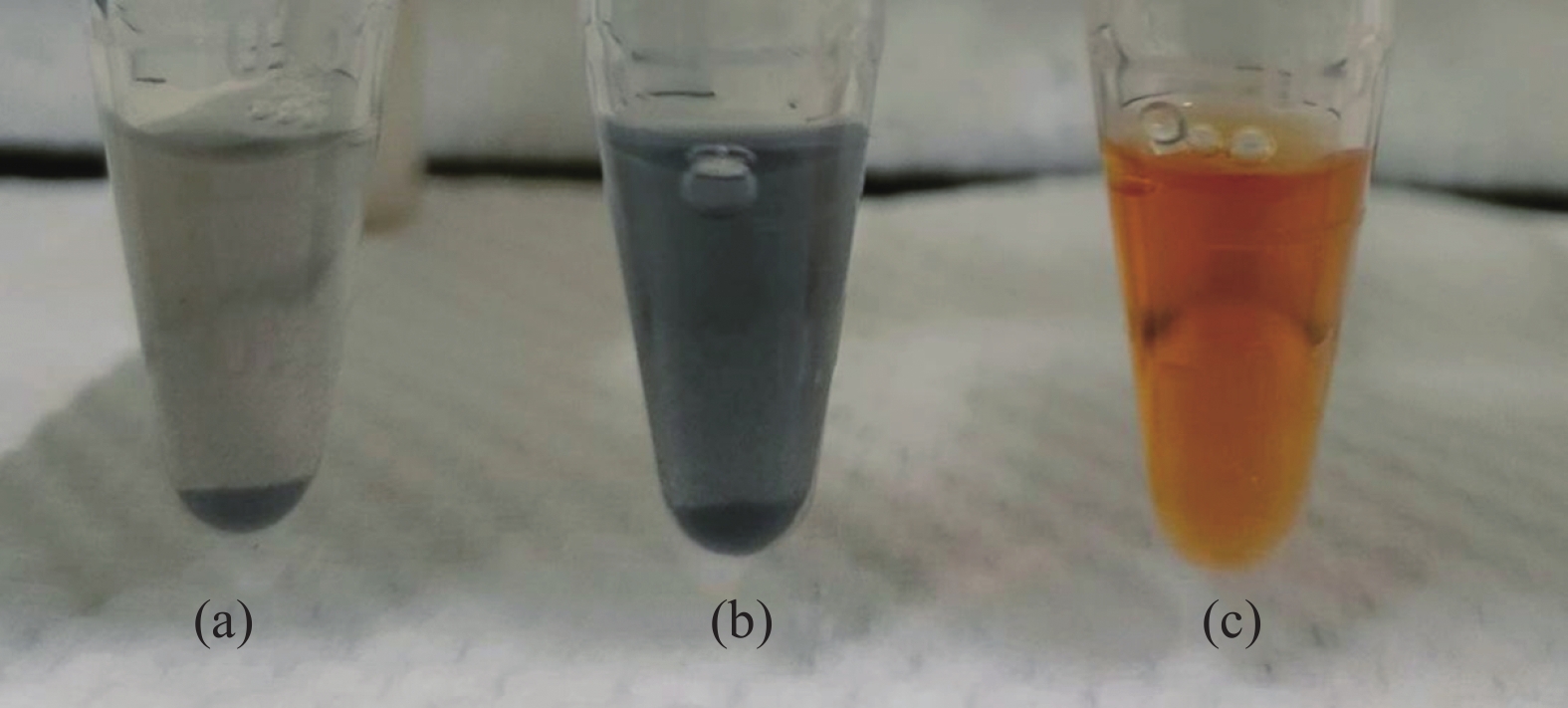

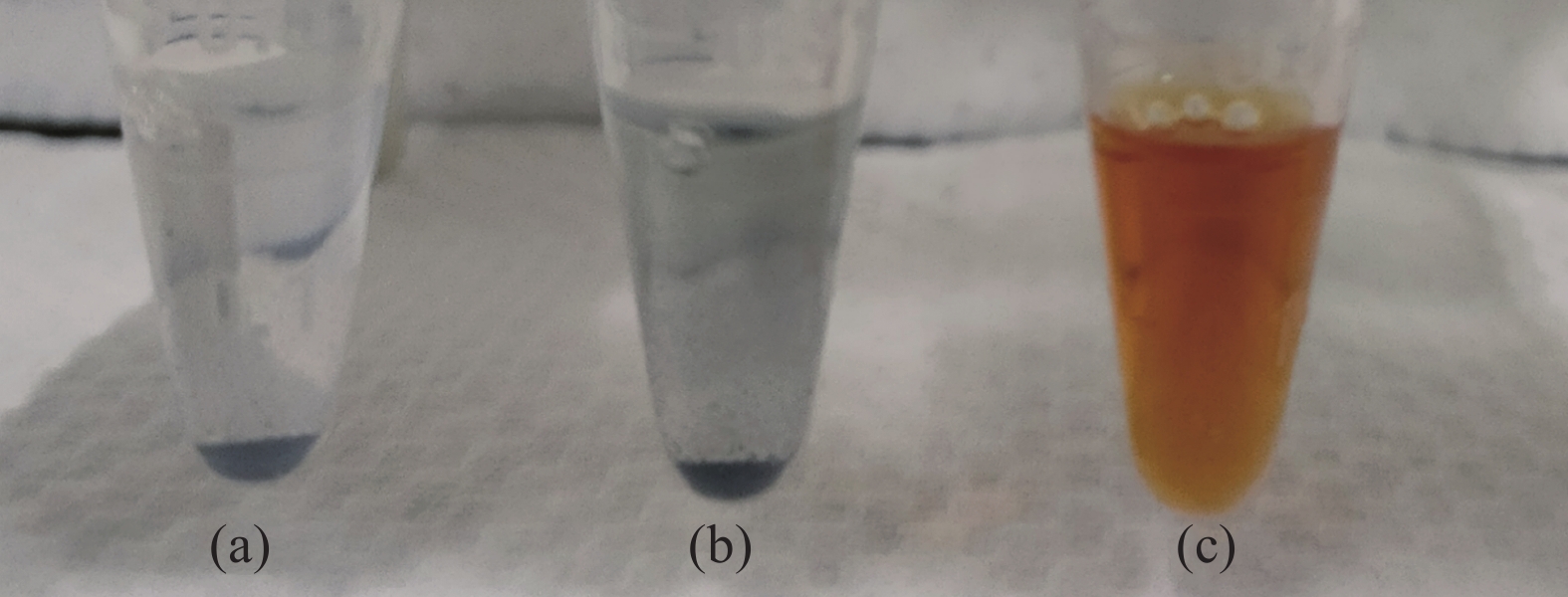

    图  14   ZnS-GO@FeN-MP-1偶联二抗的颜色变化:(a) 纯磁珠样品;(b) 有二抗有磁珠; (c) 有二抗无磁珠

    Figure  14.   Color changes of ZnS-GO@FeN-MP-1 coupled with the secondary antibody: (a) Pure magnetic bead samples; (b) With secondary antibody and magnetic beads; (c) With secondary antibody but without magnetic beads

    图  15   ZnS-GO@FeN-MP-2偶联二抗的颜色变化:(a)纯磁珠样品;(b)有二抗有磁珠; (c)有二抗无磁珠

    Figure  15.   Color changes of ZnS-GO@FeN-MP-2 coupled with the secondary antibody: (a) Pure magnetic bead samples; (b) With secondary antibody and magnetic beads; (c) With secondary antibody but without magnetic beads

    表  1   实验合成材料统计表

    Table  1   Statistical table of experimental synthetic materials

    Material name Synthetic raw material Synthetic method
    G@FeN-MP Fe, Fe3O4, Fe3N, C Microwave plasma
    GO@FeN-MP G@FeN-MP CO2 plasma modification
    ZnS-GO@FeN-MP-1 GO@FeN-MP(20-50 mg), ZnSO4·7H2O(1 mmoL, 0.28756 g), Na2S·9H2O
    (1 mmoL, 0.24018 g), ethanediol (15 mL)

    Solvothermal method

    ZnS-GO@FeN-MP-2
    GO@FeN-MP(20-50 mg), Na2S·9H2O(1 mmoL, 0.24018 g), Zn(CH3COO)2·2H2O(1 mmoL, 0.21951 g), ethanediol (15 mL)
    Solvothermal method
    下载: 导出CSV

    表  2   1 mg ZnS-GO@FeN-MP-1在450 nm下的吸光度值

    Table  2   Absorbance value of 1 mg ZnS-GO@FeN-MP-1 at 450 nm

    ZnS-GO@FeN-
    MP-1
    Second antibody-
    ZnS-GO@FeN-MP-1
    Second
    antibody
    Absorbance
    value
    0.24 0.285 0.385
    0.164 0.321 0.371
    0.205 0.248 0.364
    Average value 0.203 0.285 0.373
    下载: 导出CSV

    表  3   1 mg ZnS-GO@FeN-MP-2在450 nm下的吸光度值

    Table  3   Absorbance value of 1 mg ZnS-GO@FeN-MP-2 at 450 nm

    ZnS-GO@FeN-
    MP-2
    Second antibody-
    ZnS-GO@FeN-MP-2
    Second
    antibody
    Absorbance
    value
    0.600 0.821 0.385
    0.581 0.766 0.371
    0.585 0.877 0.364
    Average value 0.589 0.821 0.373
    下载: 导出CSV
  • [1]

    REN Z Q, ZHU X Q, LYU H H, et al. A fluorescent method based on magnetic nanoparticles for detection of CGG trinucleotide repeat genes[J]. New Journal of Chemistry, 2019, 43: 1322-1327. DOI: 10.1039/C8NJ04686G

    [2]

    AKSHAY P, VIJAY M, SOURAV T, et al. Nanotechnology derived nanotools in biomedical perspectives: An update[J]. Current Nanoscience, 2019, 15(2): 137-146. DOI: 10.2174/1573413714666180426112851

    [3]

    JIANG L, LIU S, ZHANG D, et al. Catechol-formaldehyde resin microspheres@UiO-66-NH2@CdS core-shell nanohybrids as robust visible-light photocatalyst for multifunctional applications[J]. Materials Today Chemistry, 2024, 35: 101875. DOI: 10.1016/j.mtchem.2023.101875

    [4]

    HOSSAIN M D, MAYANOVIC R A, SAKIDJA R, et al. Magnetic properties of core-shell nanoparticles possessing a novel Fe(II)-chromia phase: An experimental and theoretical approach[J]. Nanoscale, 2018, 10: 2138-2147. DOI: 10.1039/C7NR04770C

    [5]

    CHEN F, LI Y, LIN X, et al. Polymeric systems containing supramolecular coordination complexes for drug delivery[J]. Polymers, 2021, 13(3): 370. DOI: 10.3390/polym13030370

    [6]

    NONG J, GLASSMAN P M, MUZYKANTOV V R. Targeting vascular inflammation through emerging methods and drug carriers[J]. Advanced Drug Delivery Reviews, 2022, 184: 114180. DOI: 10.1016/j.addr.2022.114180

    [7]

    BEKOVOC M, BAN I, DROFENIK M, et al. Magnetic nanoparticles as mediators for magnetic hyperthermia therapy applications: A status review[J]. Applied Sciences, 2023, 13(17): 9548. DOI: 10.3390/app13179548

    [8]

    LIU X L, ZHENG J J, SUN W, et al. Ferrimagnetic vortex nanoring-mediated mild magnetic hyperthermia imparts potent immunological effect for treating cancer metastasis[J]. ACS Nano, 2019, 13(8): 8811-8825. DOI: 10.1021/acsnano.9b01979

    [9]

    RAMACHANDRAN A, JANA M, KUMAR A, et al. Evaluation of infantile brachial plexopathy using 3T MRI and high-resolution ultrasound: Experience from a tertiary care centre[J]. Neurology India, 2024, 72(2): 326-333. DOI: 10.4103/ni.ni_818_21

    [10]

    MUI T S M, SILVA L L G, PRYSIAZHNYI V, et al. Surface modification of aluminium alloys by atmospheric pressure plasma treatments for enhancement of their adhesion properties[J]. Surface and Coatings Technology, 2017, 312: 32-36. DOI: 10.1016/j.surfcoat.2016.08.024

    [11]

    MOOSBURGER-WILL J, LACHNER E, LOEFFLER M, et al. Adhesion of carbon fibers to amine hardened epoxy resin: Influence of ammonia plasma functionalization of carbon fibers[J]. Applied Surface Science, 2018, 453: 141-152. DOI: 10.1016/j.apsusc.2018.05.057

    [12]

    CROISSANT J G, FATIEIEV Y, ALMALIK A, et al. Mesoporous silica and organosilica nanoparticles: Physical chemistry, biosafety, delivery strategies, and biomedical applications[J]. Advanced Healthcare Materials, 2018, 7(4): 1700831. DOI: 10.1002/adhm.201700831

    [13]

    SOBHANAN J, ANAS A, BIJU V. Nanomaterials for fluorescence and multimodal bioimaging[J]. Chemical Record, 2023, 23(3): 1527.

    [14]

    MCHUGH K J, JING L, BEHRENS A M, et al. Biocompatible semiconductor quantum dots as cancer imaging agents[J]. Advanced Materials, 2018, 30(18): 1706356. DOI: 10.1002/adma.201706356

    [15]

    ZHANG J, WANG L, CHEN F, et al. Optical properties of multinary copper chalcogenide semiconductor nanocrystals and their applications in electroluminescent devices[J]. Chinese Science Bulletin, 2021, 66(17): 2162-2178. DOI: 10.1360/TB-2020-1633

    [16]

    ORTAKAYA S, DUQUE C A. Infrared relative dielectric permittivity and refractive index on the spherical CdSe/ZnS heteronanocrystals with self-consistent field[J]. Physica Scripta, 2024, 99(4): 045968. DOI: 10.1088/1402-4896/ad328a

    [17]

    FONTENOT R S, ALLISON S W, LYNCH K J, et al. Mechanical, spectral, and luminescence properties of ZnS:Mn doped PDMS[J]. Journal of Luminescence, 2016, 170: 194-199. DOI: 10.1016/j.jlumin.2015.10.047

    [18]

    AKHGARI F, FATTAHI H, OSKOEI Y M, et al. Recent advances in nanomaterial-based sensors for detection of trace nitroaromatic explosives[J]. Sensors & Actuators B Chemical, 2015, 221: 867-878.

    [19]

    DEVADOSS A, SUDHAGAR P, TERASHIMA C, et al. Photoelectrochemical biosensors: New insights into promising photoelectrodes and signal amplification strategies[J]. Journal of Photochemistry and Photobiology C: Photochemistry Reviews, 2015, 24: 43-63. DOI: 10.1016/j.jphotochemrev.2015.06.002

    [20]

    LI X Q, WANG Q, YU Y F. Surface modification by CO2 plasma boosting core shells structural Fe/Fe3C/FeN@graphite carbon nanoparticles toward high performance microwave absorber[J]. Materials Today Nano, 2024, 25: 100465. DOI: 10.1016/j.mtnano.2024.100465

    [21]

    FAN X L, ZHU Y J, LUO C, et al. In situ lithiated FeF3/C nanocomposite as high energy conversion-reaction cathode for lithium-ion batteries[J]. Journal of Power Sources, 2016, 307: 435-442. DOI: 10.1016/j.jpowsour.2016.01.004

    [22]

    MAO C M, XU X X, WANG S W, et al. Mass production of porous Fe3O4 nanoparticle networks wrapped with ultrathin nitrogen-doped carbon for superior lithium ion batteries[J]. Applied Surface Science, 2020, 505: 144525. DOI: 10.1016/j.apsusc.2019.144525

    [23]

    REN M M, YANG M Z, LIU W L, et al. Ultra-small Fe3O4 nanocrystals decorated on 2D graphene nanosheets with excellent cycling stability as anode materials for lithium ion batteries[J]. Electrochimica Acta, 2016, 194: 219-227. DOI: 10.1016/j.electacta.2016.02.091

    [24]

    SHAO M W, WANG D B, YU G H, et al. The synthesis of carbon nanotubes at low temperature via carbon suboxide disproportionation[J]. Carbon, 2004, 42(1): 183-185. DOI: 10.1016/j.carbon.2003.10.010

    [25]

    PENG C C, YANG C, CHEN P, et al. Mesoporous carbons and Fe collectively boost the capacity increases upon long-term cycling of Ni/Fe/NiFe2O4@C anode for lithium-ion batteries[J]. Applied Surface Science, 2023, 623: 156994. DOI: 10.1016/j.apsusc.2023.156994

    [26]

    YUAN K F, NI Y H, ZHANG L. Facile hydrothermal synthesis of polyhedral Fe3O4 nanocrystals, influencing factors and application in the electrochemical detection of H2O2[J]. Journal of Alloys and Compounds, 2012, 532: 10-15.

    [27]

    RAO T P, KUMAR M C S, ANGAYARKANNI S A, et al. Effect of stress on optical band gap of ZnO thin films with substrate temperature by spray pyrolysis[J]. Journal of Alloys and Compounds, 2009, 485(1-2): 413-417. DOI: 10.1016/j.jallcom.2009.05.116

    [28]

    HUANG N B, DONG W J, FENG Y, et al. Using dopamine interlayers to construct Fe/Fe3C@FeNC microspheres of high N-content for bifunctional oxygen electrocatalysts of Zn-air batteries[J]. Dalton Transactions, 2023, 52(8): 2373-2383. DOI: 10.1039/D2DT03522G

    [29]

    WANG H, FENG X Y, LIU N, et al. Engineering Fe-Fe3C@Fe-N-C active sites and hybrid structures from dual metal-organic frameworks for oxygen reduction reaction in H2-O2 fuel cell and Li-O2 battery[J]. Advanced Functional Materials, 2019, 29(23): 1901531. DOI: 10.1002/adfm.201901531

    [30]

    FELTEN A, BITTENCOURT C, PIREAUX J J, et al. Radio-frequency plasma functionalization of carbon nanotubes surface O2, NH3, and CF4 treatments[J]. Journal of Applied Physics, 2005, 98(7): 074308. DOI: 10.1063/1.2071455

    [31]

    WANG Y L, ZHENG J X, WANG J L, et al. Rapid microwave-assisted synthesis of highly luminescent nitrogen-doped carbon dots for white light-emitting diodes[J]. Optical Materials, 2017, 73: 319-329. DOI: 10.1016/j.optmat.2017.08.032

    [32]

    LIU S, LIU L W, CHEN X W, et al. On an easy way to prepare Fe, S, N tri-doped mesoporous carbon materials as efficient electrocatalysts for oxygen reduction reaction[J]. Electrocatalysis, 2019, 10: 72-81. DOI: 10.1007/s12678-018-0496-9

    [33]

    CAO Q C, DING X B, LI F, et al. Zinc, sulfur and nitrogen co-doped carbon from sodium chloride/zinc chloride-assisted pyrolysis of thiourea/sucrose for highly efficient oxygen reduction reaction in both acidic and alkaline media[J]. Journal of Colloid and Interface Science, 2020, 576: 139-146. DOI: 10.1016/j.jcis.2020.05.020

    [34]

    LI Y F, LIU Y Z, SHEN W Z, et al. Graphene-ZnS quantum dot nanocomposites produced by solvothermal route[J]. Materials Letters, 2011, 65(15): 2518-2521.

    [35]

    ZHAO L P, GAO L. Coating multi-walled carbon nanotubes with zinc sulfide[J]. Journal of Materials Chemistry, 2004, 14(6): 1001-1004. DOI: 10.1039/b315450e

    [36]

    LI Y F, LIU Y Z, SHEN W Z, et al. Graphene-ZnS quantum dot nanocomposites produced by solvothermal route[J]. Materials Letters, 2011, 65(15): 2518-2521.

  • 其他相关附件

  • 核壳结构纳米颗粒为球形石墨烯包覆的氮化铁磁性纳米颗粒(G@FeN-MP),通过低温等离子体改性使球形G@FeN-MP表面富有含氧基团等功能化靶向位点,利用溶剂热法将具有荧光性质的纳米材料硫化锌通过原位自组装方法均匀复合在功能化球形G@FeN-MP表面靶点位上,从而得到兼具磁性和荧光的双功能磁性荧光核壳结构纳米颗粒ZnS-GO@FeN-MP。实验表明该材料的细胞毒性低,具有良好的生物相容性,ZnS-GO@FeN-MP和功能蛋白结合之后,并不会使其丧失生物功能,ZnS-GO@FeN-MP具有可以实现生物功能的潜力。

    (a) ZnS-GO@FeN-MP的合成示意图; (b) 细胞毒性测试:ZnS-GO@FeN-MP-1和ZnS-GO@FeN-MP-2

    Fig.1(a) Synthetic diagram of ZnS-GO@FeN-MP; (b) Cytotoxicity tests: ZnS-GO@FeN-MP-1 and ZnS-GO@FeN-MP-2

图(15)  /  表(3)
计量
  • 文章访问数:  169
  • HTML全文浏览量:  82
  • PDF下载量:  6
  • 被引次数: 0
出版历程
  • 收稿日期:  2024-05-14
  • 修回日期:  2024-06-11
  • 录用日期:  2024-06-18
  • 网络出版日期:  2024-07-02
  • 发布日期:  2024-06-30
  • 刊出日期:  2025-04-14

目录

/

返回文章
返回
