Electromagnetic absorption properties of Ni0.6Zn0.4Fe2O4/reduced Graphene Oxide composites and their modified coatings
-
摘要:
随着5G时代的到来，各类电子设备的广泛使用随之导致了严重的电磁污染问题，迫切需要开发高性能的电磁吸波材料来解决上述问题。本文采用简单的原位生长法在还原氧化石墨烯(rGO)片层上生长了镍锌铁氧体(Ni0.6Zn0.4Fe2O4)纳米粒子，通过控制rGO的掺量制备了一系列的Ni0.6Zn0.4Fe2O4/rGO (NZFO/rGO)吸波剂，NZFO/rGO-1:0.5在11.24 GHz时的最小反射损耗(RL)值为−60.72 dB，匹配厚度为2.98 mm。此外，制备的NZFO/rGO/环氧树脂吸波涂层在NZFO/rGO-1:0.5复合材料掺量为5wt%时，涂覆在水泥基平板上的最小RL值为−42.2 dB，比纯环氧树脂涂层的最小RL值降低了90.95%；当掺量为3wt%时，有效吸收带宽(EAB)为8.88 GHz，RL值小于−5 dB时吸收带宽可达13.2 GHz。
-
关键词:
- Ni0.6Zn0.4Fe2O4 /
- 匹配厚度 /
- 反射损耗 /
- 环氧树脂 /
- 吸波涂层
Abstract:With the advent of the 5G era, the widespread use of various electronic devices has led to serious electromagnetic pollution problems. It is urgent to develop high-performance electromagnetic wave absorption materials to solve the above problems. In our work, nickel zinc ferrite (Ni0.6Zn0.4Fe2O4) nanoparticles were grown on reduced graphene oxide (rGO) sheets by a simple in situ growth method, and a series of Ni0.6Zn0.4Fe2O4/rGO (NZFO/rGO) absorbers were prepared by adjusting the dosage of rGO. The minimum reflection loss (RL) of NZFO/rGO-1:0.5 at 11.24 GHz is −60.72 dB with the matching thickness of 2.98 mm. In addition, when 5wt% NZFO/rGO-1:0.5 composites were used to prepare the modified epoxy resin coating, the minimum RL value of the cement-based materials coated the coating is −42.2 dB, which is 90.95% lower than the minimum RL value of pure epoxy resin specimen; When the dosage is 3wt%, the effective absorption bandwidth (EAB) value is 8.88 GHz, and the absorption bandwidth can reach 13.2 GHz when the RL value is less than −5 dB.
-
Keywords:
- Ni0.6Zn0.4Fe2O4 /
- matching thickness /
- reflection loss /
- epoxy resin /
- absorption coating
-
电子技术和材料科学的迅猛发展，使得以飞行器智能蒙皮、柔性太阳能电池、机器人电子皮肤为代表的柔性电子器件在航空航天、能源动力、人形机器人等领域得到了广泛关注，以其独特的柔韧性和延展性，在多个关键技术领域[1]中展现出其不可替代的优势。从航空航天到医疗穿戴[2]，这些器件通过其超薄的集成特性和结构功能一体化的能力，为复杂曲面应用场景提供了创新的解决方案。然而，随着应用场景需求和性能更迭，柔性电子器件在向多功能和高集成方向发展，往往性能越高，内部热量的聚集问题就越严重，柔性电子热量管理成为了一个亟待解决的技术挑战。柔性电子器件内的热量聚集通常是由于表面粗糙度引起的接触面积显著减少，以及空隙中的空气导致相邻固体表面间的热阻大幅增加，从而使热量聚集问题愈加突出[3]。散热是柔性电子器件向高集成和多功能发展的关键瓶颈问题，深入研究和改进柔性电子器件的散热机制，对于推动其在关键技术领域的应用具有重要意义，《中国制造2025》和“十四五”国家重点研发计划将高性能热界面材料列为前沿新材料的发展重点。
近年来国内外研究学者研发了多种新型的散热材料。新型散热材料主要包括碳基纳米柔性散热材料、液态金属柔性散热材料、聚合物散热材料等。其中碳类导热填料具有较高的面内热导率约为103 W/(m∙K)[4]，但是其厚度方向热导率低，并且具有导电性，硬度较大，无法形成良好的共形贴附。液态金属以镓/铟为代表，导热系数最高可达80 W/(m∙K)[5]。新型热界面材料虽然在热导率上有较大提升，但各类代表性材料也存在着限制性问题，阻碍了其在柔性电子器件界面散热的应用[6]。
具有优异的化学稳定性、绝缘性和柔性，聚合物基复合材料成为热界面材料的研究重点[7]。聚合物基导热复合材料主要由导热填料和聚合物基体复合而成，是一种普遍用于柔性电子器件界面散热的聚合物复合材料。然而，大多数高分子聚合物本身导热率较低，低于0.5 W/(m∙K)。目前常采用添加高导热率填料的方式来提高聚合物的导热系数，添加的填料可以分为以下几类：(1)碳系导热填料；(2)金属/陶瓷基等导热填料；(3)液态金属导热填料；(4)相变导热填料等(表1)。其中，液态金属由于具有高导热性、低黏度以及低模量等特性，还可替代高分子材料作为热界面材料中的聚合物成分，在柔性电子器件散热领域具有巨大的应用潜力。
表 1 柔性散热材料导热系数对比Table 1. Comparison of thermal conductivity coefficient of flexible thermal conductive materials1. 碳基散热材料及碳基填料
碳类材料在柔性散热材料领域因其高导热性、低膨胀率和低密度等优势而备受青睐。这些特性不仅促进了热量的快速传递，还有助于保持热界面材料的稳定性和轻便性。碳材料的化学稳定性和机械柔韧性进一步增强了其在各种环境下的应用潜力，同时它们的环境友好性和成本效益也使其近年来被广泛应用于热界面材料的研制。
1.1 石墨烯
在柔性散热材料的领域，石墨烯以其独特的二维结构和卓越的物理性能，成为了一个备受瞩目的焦点。自2004年通过微机械力剥离法[8]被成功制备以来，石墨烯的化学和机械稳定性、低电阻、以及显著的高导热性，使其在高科技应用中展现出巨大的潜力。特别是在热管理方面，石墨烯材料的导热系数在室温下可达600至
5000 W/(m∙K)[9-11]，这一性能在材料科学领域中极为罕见。Balandin等[11]在2008年的研究中，使用共焦显微拉曼光谱技术对悬浮单层石墨烯进行了导热性测试，发现其导热系数在(4.84±0.44)×103至(5.30±0.48)×103 W/(m∙K)之间，这一数值是目前已知材料中的最高值。石墨烯的这些特性，使其在需要高效散热的应用场合，如超级电容器、能量转换系统、个人热管理设备以及传感器等领域[12]，成为了理想的散热材料。其轻质、高灵活性和可伸缩性，进一步增强了石墨烯在柔性电子器件散热解决方案中的应用潜力。目前制备石墨烯薄膜的方法已较为成熟，有抽滤法[13]、旋涂法[14]、电化学法[15]、化学气相沉积法[16]、静电喷雾沉积法[17]等。不少学者用不同方法制备基于石墨烯的功能器件，用于加热和散热。Zhu等[18]结合了结构颜色和被动冷却的概念，将结构色膜和还原氧化石墨烯-硫化甲基丙烯酸钾盐基板应用于体表降温和加热(图1(a))。Wang等[19]通过扭旋法制备了石墨烯纤维(Graphene-based fibers，GFs)，并制备出石墨烯薄膜加热器，如图1(c)所示。它具有高达70%的断裂应变，在实验中，GFs在拉伸至70%应变之前可以经历高达8%的弹性变形，显示出其出色的弹性。此外，GFs电热稳定性良好，在
1000 次弯曲循环中电阻保持恒定。GFs的电热响应速度极快，加热速率可达571℃/s，冷却速率为891℃/s，这得益于其6×105 S/m的高电导率。这种快速的热响应能力，结合其在低电压下就能达到高饱和温度的特性，使得GFs在可穿戴加热器等应用中具有巨大的潜力。Guo等[20]提出了一种独立、灵活、可穿戴的双功能超薄石墨烯纸，它具有高平面外热导率，这使得它能够快速地将热量从人体传递到环境中，实现被动冷却。在中等温度条件下(15~30℃)，石墨烯纸的冷却效果优于普通棉织物，并且随着厚度的增加，优势变得更加明显。石墨烯纸的高热导率至少是普通纺织品的10000 倍，这使得它在散热应用中表现出色，图1(b)中的红外实验表明，加热/冷却的工作周期可以在11 s范围内实现。它还具备优良的柔性，包括高拉伸断裂强度和良好的柔韧性。经过200次弯曲循环后，石墨烯纸的弯曲应力仍然保持不变，表明在弯曲过程中没有发生断裂。这种高强度和柔韧性主要归功于相邻纳米片之间的强π-π吸引力和长程、高度有序的纳米结构。然而，高导热系数对石墨烯薄膜质量要求较高，大面积、高质量石墨烯的低成本制备一直是领域难题。![]()
图 1 用于个人体温调节的石墨烯基材料：(a)实现均匀有色石墨烯膜的多散射角吸收(MSAA)方法[18]；(b)基于石墨烯纸的剪纸结构可穿戴个人热管理器件[20]；(c)石墨烯薄膜加热器[19]；(d)共焦显微拉曼光谱测量悬浮单层石墨烯的导热性[11]Figure 1. Graphene-based materials for personal thermoregulation: (a) Multiple scattering angle absorption (MSAA) method to achieve uniform colored graphene film[18]; (b) A paper-cut structured wearable personal thermal management device based on graphene paper[20]; (c) Graphene film heater[19]; (d) Measurement of thermal conductivity of the suspended monolayer graphene by confocal Raman spectroscopy[11]1.2 碳纳米管
在柔性散热材料的研究领域，碳纳米管(Carbon nanotubes，CNT)因其卓越的导热性能和独特的纳米结构而备受关注。自1991年被日本的Iijima教授[21]发现以来，碳纳米管已经证明了其在热管理领域的显著潜力。根据石墨烯片的层数不同，碳纳米管可分为单壁、双壁和多壁碳纳米管，它们具有纳米级的径向尺寸和微米级的轴向尺寸，这为散热材料的设计提供了极大的灵活性。理论模型和实验研究均表明，碳纳米管具有非常高的热导率。例如，使用分子动力学方法计算的单壁碳纳米管热导率为880 W/(m∙K)[22]，而高压扩展分子动力学方法得到的结果是
2200 W/(m∙K)[23]。这些差异虽然显著，但都指向了碳纳米管的优良导热特性。实验测量[24-25]进一步证实了这一点，Kim等[26]报道的多壁碳纳米管热导率高达3000 W/(m∙K)，而Yu等[27]测量的单壁碳纳米管热导率更是介于1480 到13350 W/(m∙K)之间。高质量单臂碳纳米管材料的大规模制备面临着不小的技术难题，用于大面积柔性电子器件的高效散热同样面临成本问题。总的来说，石墨烯和碳纳米管都具有优良的导热性能，已开发出了多种制备方法，对其应用的研究也较为深入，在热管理应用方面具有巨大潜力。但是上述两类碳材料具有一定的局限性：碳纳米管需要重点关注如何降低与聚合物界面间的界面热阻，石墨烯受限于本身结构而难以构建三维散热框架[28]。
1.3 碳系填料
在柔性散热材料的研究领域，碳系填料作为一类极具应用潜力的材料，因其低密度和高导热率等特性而备受关注。这些材料，包括石墨、金刚石、石墨烯、碳纤维和碳纳米管等，它们不仅展现出优异的导热性能，还具备了化学稳定性、机械强度、低热膨胀系数以及良好的可加工性。随着对高效散热解决方案需求的不断增长，碳系填料在柔性电子器件的热管理中扮演的角色将愈发重要，为推动相关技术的发展提供了有力支撑。
在具有10 W/(m∙K)左右的导热系数的散热材料领域内：Teng 等[29]发现搭配使用多壁碳纳米管(Multi-walled carbon nanotubes，MWCNTs)和氮化铝(AlN)添加到环氧树脂能在保证导热性的前提下减少填料用量，若不添加多壁碳纳米管，仅加入50vol% AlN，体系的热导率为1.25 W/(m∙K)；若减少25vol% AlN，而改为添加1vol% MWCNTs，热界面材料的热导率也能达1.21 W/(m∙K)，由此可减少一半的AlN填料用量。陆鹍[30]将金刚石作为填充物，环氧树脂作为基体，通过粉末共混和热压成型，制得了导热材料。研究中讨论了填料粒径大小和用量对热界面材料导热性能的影响。结果表明，粒径20 μm的金刚石，掺杂量质量比75.4%时，热界面材料的热导率最大，达2.71 W/(m∙K)。Wu等[31]采用原位膨胀熔融共混法制备了低密度聚乙烯(Low-density polyethylene，LDPE)/低温膨胀石墨(Low-temperature expanded graphite，LTEG)复合材料，与纯LDPE相比，LTEG负载为60wt%的复合材料的热导率增加了23倍，增至11.28 W/(m∙K)。Shahil 等[32]采用液相剥离的方法制备了多层石墨烯，当多层石墨烯的填充量为10vol%时，测得热界面材料的导热率为14 W/(m∙K)。
在具有大于100 W/(m∙K)的导热系数的散热材料领域内：Pan等[33]采用激光辅助化学气相渗法(Laser-assisted chemical vapor infiltration，LA-CVI)结合真空浸渍法成功制备了具有优异力学性能和导热性的LA-CVI-C/SiC-CNTs复合材料，其总热导率为150.42 W/(m∙K)，弯曲强度为598 MPa，比CVI-C/SiC复合材料高27.2%。Chen等[34]通过简单的真空辅助过滤制备了具有高导热率的柔性石墨烯/纤维素纳米纤维(Flexible graphene/cellulose nanofibers composite，CNFG)复合膜。负载了50wt%石墨烯的CNFG复合膜的面内热导率达到164.7 W/(m∙K)，并且贯穿面热导率达到5.0 W/(m∙K)。部分柔性散热材料综合性能对比见表 2。在
1000 次弯曲循环后，CNFG复合膜在轴向和径向的热导率几乎没有变化，显示出了卓越的热稳定性和机械柔韧性，在柔性电子设备的设计和制造中，CNFG复合膜的使用可以大大提高设备的耐用性和可靠性，同时减少因过热导致的性能降低或损坏的风险。这种材料的多功能性，结合了热管理、机械强度和柔韧性，预示着在柔性电子技术快速发展的今天，CNFG复合膜将在未来的电子设备热管理领域扮演着重要角色。表 2 部分柔性散热材料综合性能对比Table 2. Comparison of comprehensive performance of partial flexible thermal conductive materials材料名称 导热系数/(W·(m·K)−1) 力学性能描述 应用场景 柔性石墨烯/纤维素纳米纤维复合膜[34] 164.7 在 1000 次弯曲循环后，柔性石墨烯/纤维素纳米纤维复合膜在轴向和径向的热导率几乎没有变化柔性电子设备热管理 3D杂化碳膜[35] 1428 具有43.9 MPa的高抗拉强度和高达5.17 GPa的弹性模量 柔性电子设备热管理 镀镍碳纳米管[36] 1198.5 抗弯强度高达72.3 MPa 5G电子设备热管理 镀铜的聚甲基丙烯酸甲酯[37] 3.38 在30℃时的存储模量高达 1742 MPa高性能电子设备散热 硼氮化物(BN)纳米片/聚二烯丙基二甲基氯化铵复合膜[55] 200 薄膜的杨氏模量和抗拉强度分别为(28.3±
10.6) MPa和(7±0.4) MPa柔性电子设备以及可穿戴设备散热 双交联水凝胶基纳米复合材料[57] 3.5 具有高达400%的延伸率 小型集成电子设备散热 铂催化硅弹性体中与EGaIn微滴复合材料[82] 9.8 其应变极限超过600% 软体机器人、可穿戴设备散热 在具有大于
1000 W/(m∙K)的导热系数的散热材料领域内：Li等[35]构建了具有石墨烯纳米皱纹和微铰链结构的3D杂化碳膜，其贯穿面导热率高达(150±7) W/(m∙K)，面内导热率高达(1428 ±64) W/(m∙K)，它还具有高达43.9 MPa的高抗拉强度和高达5.17 GPa的弹性模量，这得益于其巧妙的三维结构设计，包括微铰链和石墨烯纳米皱纹。这种结构不仅提供了极高的热导率，还允许材料在外部弯曲下进行大的延伸和折叠变形，从而保持了结构的完整性。Li等[36]通过引入镀镍碳纳米管(Nickel-coated carbon nanotubes，Ni@CNTs)并进行高温石墨化处理，开发了一种新型柔性石墨薄膜，该薄膜在质量百分比仅为0.4%的Ni@CNTs/聚酰亚胺(PI)复合材料中展现出卓越的性能：面内导热系数达到1198.5 W/(m∙K)，较纯PI膜提升了1.13倍；横面导热系数为6.26 W/(m∙K)，是未添加Ni@CNTs的PI薄膜的2.96倍；抗弯强度高达72.3 MPa，是纯PI薄膜的2.28倍，这表明其在保持柔性的同时，也具备了优异的力学性能，这种新型石墨薄膜以其卓越的柔性和力学性能，提供了高效的散热和增强的结构强度，特别适用于对热管理要求极高的5G电子设备，展现出巨大的应用潜力。虽然碳类材料具有较高的导热性、低膨胀率以及低密度等优异特性，近年来被广泛应用于热界面材料开发，但其会严重影响复合材料的整体力学性能，难以适应与柔性电子器件的界面散热。
2. 非碳基散热材料及非碳基填料
将金属材料、陶瓷材料或复合填料作为导热填充物质加入热界面材料中，同样可以提高柔性聚合物基材的导热性能，并且在一定范围内随着填料比例增大，导热率逐步增加。
2.1 金属填料
在柔性散热材料的研究领域，金属填料因其出色的导热性能被广泛用于提高聚合物基复合材料的热传导能力。银、铜、金等金属不仅种类多样，而且以颗粒、纳米线等不同形态存在，这些特性使得它们能有效地改善聚合物的热传递效率。金属填料的高导热性与其独特的形态相结合，为聚合物基复合材料提供了一个高效的热传导网络，这对于管理现代电子设备中产生的热量至关重要。通过优化金属填料的分散性和形态控制，可以进一步提升复合材料的散热性能，满足柔性电子设备对高效散热解决方案的需求。
Mcv等[37]通过化学镀铜技术在聚甲基丙烯酸甲酯(Poly(methyl methacrylate)，PMMA)微珠表面制备Cu@PMMA，成功开发了一种新型环氧树脂基复合材料，该材料在50wt%的填料浓度下展现出3.38 W/(m∙K)的超高导热系数，是纯环氧树脂的14倍以上。动态机械分析测试揭示了Cu@PMMA的加入显著提高了复合材料的存储模量和热稳定性，其中50wt% Cu@PMMA复合材料在30℃时的存储模量高达
1742 MPa，较纯环氧树脂提升约69%，玻璃化转变温度也提升了17.4℃。这种材料的卓越热管理性能归功于其3D互相连通的导热网络，SEM图像证实了Cu@PMMA微珠在环氧树脂中的均匀分散和形成连续导热路径的能力，尤其是200℃固化条件下铜纳米粒子的烧结作用，进一步优化了热传导性能，展现了该复合材料在高性能电子设备散热应用中的巨大潜力。Lee等[38]采用极低密度膨胀聚合物微珠(Expanded bead，EB)模板制备了铜空心微珠(EBCu)，热压成型制备EBCu/聚己内酯(PCL)复合材料，具有优异的电磁干扰屏蔽效果和导热性(7.0 W/(m∙K))的双重功能。Sim等[39]研究Al2O3或ZnO填料对硅橡胶的导热系数和热膨胀系数的影响，发现随着Al2O3或ZnO填料的增加，复合硅橡胶材料的导热系数增加，而热膨胀系数显著降低，在固定的填料填充量下，ZnO填充与Al2O3填充相比显示出更高的导热率值。除了填充金属颗粒，大量研究围绕聚合物填充金属纳米线展开。Yu 等[40]用银纳米线(AgNWs) 与环氧树脂共混制备了高导热性薄膜，3-氨基丙基三乙氧基硅烷(APTES)用于修饰AgNWs表面，以产生高纵横比和高导热率。图2给出了薄膜的导热系数与银含量之间的相关性。Xu等[41]将银纳米线阵列填充到聚碳酸酯中，制备出热导率为30.3 W/(m∙K)的热界面材料(Thermal interface material，TIM)。Seshadri等[42]和 Balachander等[43]分别将银纳米线和金纳米线填充到聚二甲基硅氧烷中，导热系数分别为4 W/(m∙K)和5 W/(m∙K)。
![]()
虽然银纳米线是一种很好的散热材料，但其高昂的成本成为了工业化使用的难点，因此铜纳米线的制备工艺也在逐步发展。Barako等[44]用模板辅助法制备铜纳米线阵列，并将有机相变材料渗透到阵列中制备TIM，当铜纳米线阵列的体积分数为25vol%时，该TIM的轴向热导率可达70 W/(m∙K)，热阻低于5 (m2∙K)/W，但在机械应力的作用下，该铜纳米线会发生塑性变形，力学性能会受影响。为解决这一问题，Barako等[45]将聚二甲基硅氧烷渗透到铜纳米线阵列中，这种方法制备出的TIM具有较高的机械柔性，这种机械顺应性是通过高纵横比的纳米线几何形状实现的，它允许在不同材料界面之间建立低阻力的热路径，同时减轻由于热膨胀系数不匹配而在界面产生的热机械应力。此外，通过电沉积技术实现的纳米线阵列的均匀性，进一步增强了其散热性能，而这种均匀性是通过使用牺牲性过度电镀层来实现的，这有助于在大范围内实现纳米线的均匀生长。因此，这种结构不仅提供了高效的热传导途径，而且通过其柔性和顺应性提高了设备的可靠性和寿命。Wang等[46]、Bhanushali等[47]和Chen等[48]学者也进行了类似的研究工作。
除了以阵列方式填充外，还可以通过对金属纳米线进行修饰，来提高TIM性能。Ahn等[49]用TiO2对填充在环氧树脂中的铜纳米线进行包覆，使TIM在导热的同时具有良好的绝缘性。Kim等[50]以SiO2对铜纳米线进行包覆，也能提高TIM的绝缘性。Cao等[51]采用表面磁控溅射技术成功制备了Cu@Cu2O核壳纳米线导热薄膜，在垂直于薄膜方向上的热导率为321 W/(m∙K)。使用金属纳米丝作为导热填料也存在一些问题，例如，较厚的粘接层会使TIM具有较大的热阻；TIM的清除以及后处理工序较为繁琐等。
2.2 陶瓷填料
陶瓷填料包含氮化硼(BN)、氮化铝(AlN)、碳化硅(SiC)、氧化铝(Al2O3) 及氧化锌(ZnO) 等，因其具有良好的绝缘性，广泛应用于导热高分子复合材料领域。其中， “白色石墨”(六方氮化硼，h-BN)格外受广大研究者们的关注[6]。
Chiu等[52]采用聚硅氧烷包覆AlN在
1600 ℃空气、Ar、N2和NH3气氛下热解制备了Si/AlN陶瓷杂化填料，硅橡胶填充Si/AlNAr和Si/AlNNH3的热导率分别比填充未处理的AlN的硅橡胶高20%和17%，有效提高了硅橡胶复合材料的导热系数。Wan等[53]采用溶剂热法和真空热压烧结工艺制备了h-BN/Cu 复合材料，随着h-BN添加量的提高，其热导率也在不断提升，在质量分数为6wt%时，导热系数最高可达428 W/(m∙K)。Wu等[54]报道了用二维氮化硼纳米片(Boron nitride nanosheets，BNNS)将具有蠕虫状微观形貌的一维芳纶纳米纤维加工成刚性棒状结构制备的高热导耐热聚合物纳米复合薄膜。在30wt% BNNS时，可实现46.7 W/(m∙K)的面内热导率。Wu等[55]通过真空辅助过滤技术制备的硼氮化物(BN)纳米片/聚二烯丙基二甲基氯化铵(PDDA)复合膜。该复合膜不仅具有卓越的柔韧性和机械强度，还展现出高度各向异性的热导率。BN纳米片与PDDA通过静电相互作用形成均匀的复合结构，显著提升了复合材料的力学性能。BN薄膜的杨氏模量和抗拉强度分别为(28.3±10.6) MPa和(7±0.4) MPa。随着PDDA含量的增加，BN/PDDA薄膜的杨氏模量和抗拉强度得到了显著提升，断裂伸长率也得到了增强。在热导率方面，BN/PDDA薄膜的面内热导率可达约200 W/(m·K)，而面外热导率极低，仅为1.0 W/(m·K)。这种优异的热导各向异性和力学性能，使得该复合材料在电子设备的热管理、柔性电子设备以及可穿戴设备等领域具有广泛的应用前景。Hong[56]提出了一种在四面体结构上实现BN纳米片连续排列的有效组装技术，在含16wt%的BN时，贯通面上热导率为1.15 W/(m∙K)，面内方向热导率为11.05 W/(m∙K)，在50%的应变下仍能保持散热性能。Jiang等[57]报道了一种高度柔性和可自我修复的双交联水凝胶基纳米复合材料，导热系数为3.5 W/(m∙K)，这种材料展示了高达400%的延伸率，这表明它具有出色的弹性和适应性，能够在不破裂的情况下承受大幅度的形变。此外，所制备的TIM对各种表面和缝隙具有良好的附着力/精细的结构复制能力，为高效热传导提供了无空气环境。同时，对于不同质地的粗糙表面，可多次软化和重复使用，随着电子设备向更小型化、集成化和柔性化发展，这种新型TIM的出现，为解决设备散热问题提供了一个有效的解决方案。Zhan等[58]通过声子桥策略，成功制备了具有超低热接触电阻(38.06 mm²/kW)和高热导率(最高可达50 W/(m∙K))的氮化硼纳米片基柔性复合材料。该材料在保持良好柔韧性的同时，实现了对快速充电电池有效冷却，其厚度仅为商业产品的2~5倍，为现代电子设备的高效热管理提供了创新解决方案。2.3 复合填料
在柔性散热材料的领域，复合填料的引入已成为实现高效热管理的关键途径。通过巧妙地结合不同导热材料的特性与柔性聚合物基体，这些复合填料显著提升了材料的热传递能力，同时也优化了其机械柔韧性和适用性。这种策略不仅增强了材料在热量快速扩散方面的性能，而且保持了其作为柔性电子设备组件所需的柔韧特性，为开发新一代高性能柔性散热解决方案提供了广阔的设计空间。
Li等[59]通过化学气相沉积技术在BNNS表面生长CNT，制备了具有卓越热管理和力学性能的BNNS/CNT/Epoxy三维纳米结构复合材料。与纯环氧树脂相比，该材料实现了615%的跨平面热导率提升，同时保持了超过1 MΩ·cm的高电阻率，有效防止了电子设备中的短路风险。随着CNT生长的延长，复合材料的弹性模量增长了37%，从2.03 GPa增加到2.77 GPa，而拉伸强度则实现了近4倍的显著提升。这些改进归功于CNT与BNNS及环氧树脂基体间的有效界面结合和应力传递。该研究不仅展示了通过精确控制CNT生长优化复合材料性能的可能性，而且凸显了这种新型填料在微电子封装和先进复合材料领域的应用潜力，为现代电子设备的高效散热提供了创新解决方案。Zhao等[60]制备的聚偏氟乙烯(Polyvinylidene fluoride，PVDF)/石墨烯纳米片(GNP)-8 wt%Ni复合材料，热导率提高了214%达到0.66 W/(m∙K)。Li等[61]和Zhang等[62]将铜纳米线和还原氧化石墨烯作为复合导热填料，这种TIM具有更加优异的热导率。Li等[63]制备了一系列PVDF/CNT/Co(Chain/Flower)柔性薄膜，发现与报道的纯PVDF (0.21 W/(m∙K))相比，引入Co和CNT后，PVDF基复合柔性薄膜的热导率显着增加，6 wt% Co-Chain和6wt% Co-Flower复合材料的热导率分别为1.39 W/(m∙K)和1.30 W/(m∙K)，与纯PVDF相比分别增加了562%和519%。Kemaloglu等[64]主要研究了微米级和纳米级氮化硼(BN)对硅橡胶性能的影响。他们发现，通过向硅橡胶基体中添加不同尺寸和形状的BN微粒，可以显著提高复合材料的热导率。具体来说，VSN 1149(一种BN的型号)填充的复合材料在50%的填充水平下，热导率可以提高到超过2.2 W/(m∙K)，这比纯硅橡胶的热导率(约0.2 W/(m∙K))提高了超过10倍。然而，这种热导率的提高是以牺牲一定的力学性能为代价的，BN微粒的加入普遍降低了硅橡胶的拉伸强度和断裂伸长率，这是由于硅橡胶与BN之间的界面相互作用较弱，导致复合材料的力学性能下降。尽管如此，纳米尺寸的BN填充物(如BORTEK和MK-hBNN70：两种纳米尺寸的BN填充物)在30%和50%的填充水平下展现出较高的拉伸强度，这可以归因于其较小的粒径和较高的长径比，有助于形成更好的导热路径。Zhang等[65]成功开发了一种铜改性石墨烯膜(GF@Cu)，该材料具备
1088 W/(m∙K)的高热导率，并且在经历150次液氮冲击循环后，性能退化不足5%，远超过纯GF的热导率维持能力。Guo等[66]通过3D打印技术成功构建了一种石墨烯填充的热塑性聚氨酯(TPU)复合材料，利用3D打印过程中的剪切力和压缩效应，可实现石墨烯片在材料厚度方向上的非对称排列，形成垂直于打印面的高导热路径，这种结构设计使得材料在45wt%的石墨烯含量下，展现出高达12 W/(m·K)的通过平面热导率，是传统水平打印结构的8倍。非碳系导热填料可大幅改善柔性聚合物基材的导热性能，但由于材质迥异、模量不同，随着调料填充量的增加，柔性聚合物基材的弯折、拉伸、扭转等力学性能难免有所降低。
2.4 液态金属及其填料
在柔性散热材料的研究领域，液态金属(Liquid metal，LM)因其独特的物理性质而备受关注。这类在室温下保持液态的金属不仅具有优异的热传导性，而且其可变形性为散热解决方案的设计提供了极大的灵活性。液态金属的这些特性，预示着其在高性能柔性电子设备的热管理中具有广泛的应用前景。
2.4.1 液态金属特性
常见的低熔点金属有汞、镓、铯、铷、钫。但是汞是重金属且有毒，在常温下可以气化为蒸汽，这限制了它在电子器件等开放式器件中的应用。金属铯是碱金属，最外层电子不稳定，很容易被氧化并且与水发生剧烈反应会发生爆炸。金属铷毒性很大，化学性质也较为活泼。金属钫不仅稀有而且具有放射性。对比之下，金属镓(Ga)在0℃的环境下可以长时间维持液态不发生固化，此外，液态金属主要靠自由电子传导热量的特性导致了镓及其合金发生固液相变时其导热性的相对稳定性[67-68]。镓铟锡合金(GaInSn)和共晶镓铟合金(EGaIn)是目前最常见的两种室温镓基液态合金[69]。
除了上述材料，低熔点合金还有钠-钾合金和伍德合金。但钠、钾和钠-钾合金的化学性质较活泼，在空气中易被氧化的特性限制了其在非密封空间中的应用。伍德合金可以通过加入金属铟来降低其熔点，其优点是易于侵入空隙或裂缝[70]。液态金属具有良好的导热性，沸点高，熔点温度和沸点温度差距大等特点[4]。液态金属熔化时可以填充气隙并显著降低接触电阻，可以根据所需熔点选择低熔点合金的成分[71]。但液态金属的流动性太好，单独直接使用容易发生外溢，在实际应用中会将液态金属与其他材料混合以降低其流动性[72]。
李振明等[73]用Ga61In25Sn13Zn1作为散热器的冷却介质发现对流换热系数为
13800 W/(m2∙K)远高于水的2450 W/(m2∙K)。Gao等[74]将氧化镓均匀分散在纯度为99%金属镓中，随着热负荷的增加(30~100 W)，在无压力条件下，材料的热界面电阻从9.1减小到7.5 (mm2∙K)/W；在压力为0.05 MPa条件下，界面电阻范围为5.6至2.6 (mm2∙K)/W。Yang等[75]发现Sn17In51Bi32的热阻在100℃高温老化800 h后基本保持不变，由最初的4.839×10−6 (m2∙K)/W增加到5.559×10−6 (m2∙K)/W，仅增加了15%左右。Hill等[76]在0.07 mm厚的镀镍铜箔两侧涂覆熔点分别为60℃和81℃的铟-铋-锡合金，测得在压力分别为69 kPa和345 kPa时熔点为60℃的合金的热阻分别为1.742和1.484 (m2∙K)/W，熔点为81℃合金的热阻分别为3.03和2.387 (m2∙K)/W。Roy等[77]基于熔点为16℃的60号合金(75.5 Ga，24.5 In)，熔点为14℃的14号合金(100.0 Ga)和熔点为60℃的19号合金(51 In，32.5 Bi，16.5 Sn)测试了在0.138 MPa条件下在9种不同基体合金组合的热阻见图3，测得的最低热阻为0.014 (cm2∙℃)/W。并研究了16、14、19号合金在130℃等温时效和从−40℃到80℃的热循环后的热性能，观察到合金能够承受长达
2700 h的时效和2800 h的循环(1400 次循环)，而不会显著恶化热性能[78]，这与另一个实验相互印证[79]。![]()
2.4.2 液态金属导热填料
液态金属因其卓越的导热性能，已成为提升材料导热系数的重要填料。位松[67]以纯镓、金刚石粉末、有机硅树脂为原材料，利用磁控溅射技术在金刚石粉末表面镀覆铬薄膜后，与液态金属进行混合、粉碎、分级、压制成型处理，最后经液态有机硅树脂真空浸渗并去除多余有机硅树脂残留物后得到双连续相热界面材料，最后经过计算当镀铬金刚石添加量为40vol%时，其热导率达到125.5 W/(m∙K)，界面热导达到15 ×106 W/(m2∙K)，并且能够在120℃以内条件下长期稳定工作。王梦婕[72] 的研究则进一步展示了通过调整液态金属合金的组成来优化其导热性能，以75∶25的质量比配制的镓铟液态合金的导热系数为
6.1326 W/(m∙K)，发现当该合金混合的铜粉体积分数为12vol%时，可获得最好的导热系数为34.665 W/(m∙K)，克服了液态金属原有的难浸润性，在玻璃和铜片界面都能以任意形状铺展开。李根[80]将铜颗粒与液态金属按照一定的质量比例混合，然后使用磁力搅拌器搅拌1 h以确保两者充分混合，最后在真空条件下进行除气处理来对液态金属进行表面改性处理，通过激光闪射法对不同质量分数的液态金属-铜颗粒混合物的导热系数及其与铜片之间的界面热阻进行测量，发现导热系数随着铜颗粒质量分数的增加而呈线性增加，而界面热阻值则呈现出先减小、然后基本维持不变、再增加的趋势。当铜颗粒质量分数为12.5wt%时，液态金属-铜颗粒混合物的导热系数为(38.907±8.689) W/(m·K)，与纯液态金属相比提高了153.5%；界面热阻最低为(1.1640±0.481) mm²·K/W，与纯液态金属相比降低了74.6%。这一改性方法为液态金属在高性能热界面材料领域的应用提供了一种有效的性能提升途径。Sharma等[81]使用液相烧结、淬火和累积滚焊制备了铜–铟复合材料，当铟基体中的铜的体积分数为40vol%时，其最大有效导热系数为151 W/(m∙K)。Liu等[82]的研究则进一步探讨了界面层对铜-铟复合材料导热性能的影响，在125℃下进行的加速老化试验中，发现没有界面层(40vol%铜-60vol%铟)的样品的有效导热系数在96 h后迅速下降23%，有1 nm Al2O3以及20 nm Au涂层样品的最高热导率约为125 W/(m∙K)，比金属铟提高了52%，老化96 h后仅降低了3%。Bartlett等[83]在铂催化硅弹性体中加入液态金属EGaIn(镓、铟质量比为3∶1)微滴得到复合材料，该复合材料同时具有高导热系数、低模量和高应变极限的特点，其导热系数在没有应力的情况下是(4.7±0.2) W/(m∙K)，在发生400%应变的时候是(9.8±0.8) W/(m∙K)，这是软橡胶导热系数的25至50倍，其模量在200%预应变后为(89±2) kPa，其应变极限超过600%，如图4 所示。这种材料的散热性能和柔性力学性能相辅相成，高导热系数有助于快速散热，而低模量和高应变极限保证了材料在形变下的耐用性和可靠性。实验表明，该材料封装的形状记忆合金(SMA)线能显著提升软体机器人的驱动性能，同时在高功率LED灯的热管理中也展现了出色的散热能力，为软体机器人、可穿戴设备和可拉伸电子学等领域的应用提供了新的可能性。![]()
图 4 掺杂EGaIn的铂催化硅弹性体：(a)高度变形的液态金属嵌入弹性体(LMEE)；(b) EGaIn合金在室温下的滴落示意图；(c) LMEE复合材料的示意图；(d)用热风枪加热LMEE和未填充弹性体的交替条带，红外照片时间序列显示LMEE比弹性体更快地散热(图像对应于热源去除后经历的时间t=0、5、10和15 s)[83]Figure 4. Platinum-catalysed silicone elastomer doped with EGaIn: (a) Highly deformed liquid-metal embedded elastomer (LMEE); (b) Schematic illustration of EGaIn alloy droplets at room temperature; (c) Schematic illustration of LMEE composite material; (d) Alternating strips of LMEE and unfilled elastomer are heated with a heat gun, and the infrared photo sequence shows that LMEE dissipates heat faster than the elastomer (images correspond to time t=0, 5, 10, and 15 s after the heat source is removed)[83]为了解决液态金属在熔融状态存在的溢出和错位等流动性问题，王梦婕[72]以液态金属(Ga∶In=75∶25)为基体通过脱泡搅拌的方法将不同粒径的铜粉和不同形状的银粉与液态金属混合，制备了铜粉/液态金属复合材料和银粉/液态金属复合材料。这种方法利用金属颗粒的加入来增加复合材料的黏度，从而降低液态金属的流动性，当铜粉粒径为2.5 μm，填充量为12vol%时，复合材料的导热系数最大，达到34.665 W/(m·K)，在银粉体积分数为5vol%，且片状银粉与球形银粉比例为1∶2时，复合材料的导热系数达到19.532 W/(m·K)。Chu等[84]研究了一种新型的环形金属密封低熔点合金的方法，采用铟密封的低熔点合金在100 W和50 W的交变热负荷下经过100次热循环后，接触热阻保持在0.039 (cm2∙℃)/W和0.044 (cm2∙℃)/W范围内不变，证明了这种密封方法的可靠性。针对柔性电子设备的散热需求，Yan等[85]通过系统实验优化了基于镓的LM作为热界面材料(TIMs)的性能。研究发现，通过精确控制氧化物层的破坏时间(最理想的为30 min处理时间)和微铜颗粒的填充比例(5vol%填充比例最佳)，可以将LM-TIMs的热导率优化至29.6~38.5 W/(m∙K)，同时显著提高其在固体表面上的涂层性能。这些优化措施使得基于镓的LM-TIMs在保持必需的柔韧性的同时，有效提升了与电子器件接触界面的热传导能力，为新一代高性能、高热流密度的电子设备的散热问题提供了切实可行的解决方案。
3. 相变柔性界面散热材料
传统的界面散热材料常基于单相的材料特性，难以兼顾散热效果与功能稳定性，且难以预防短路等瞬时发热散热等问题。将相变储能控温技术应用到柔性相变界面散热的温控系统，制备具有相变特性的柔性复合材料，能够大幅提升散热性能，并预防短路等瞬时发热散热问题，同时在功能范围内保证性能稳定性。
Liu等[86]提出了一种响应热刺激的调温隔膜，这种由中空聚丙烯腈纳米纤维包裹石蜡相变材料制成的隔膜具有较宽的焓值范围(0~135.3 J/g)，能够及时缓解锂离子电池的内部温升。Pu等[87]设计开发了一种被动式水凝胶薄膜散热技术，可使得手机模拟芯片正常工作温度降低15.2℃，固定温度下最大使用功率提高45%。Shi等[88]提出了一种新型的柔性电子器件界面散热的新型材料，该设计能够控制热流并在不影响其可延展性的情况下有效吸收过多的热能。该热防护界面散热材料由功能性软复合材料组成，其将嵌入式的相变材料(如石蜡等)与位于软聚合物顶部的薄金属膜结合在一起。与常规散热材料相比，在适当的参数条件下，所提出的柔性散热复合材料可将峰值温升降低85%以上。此外，与具有复杂不可展曲面的界面集成的柔性相变散热材料仍然是其实际应用的关键挑战之一。
4. 结 语
本文综述了近年来柔性散热材料方面的研究进展，包括碳基散热材料、聚合物基散热材料、液态金属、导热垫片和柔性热管等，得到的结论如下。
碳基纳米柔性材料主要是碳纳米管和石墨烯，具有超高的导热率，远高于其他导热填料，根据近年来的研究发现碳系材料在导热性能和柔韧性上都有较大的优势，相应制备方法已较为成熟。但碳纳米管需要重点关注如何降低与界面间的界面热阻，石墨烯受本身结构性质限制而难以构建三维散热框架。
聚合物柔性散热材料通常以高分子聚合物作为基体，添加适量高导热填料，用以提升材料的热导率，提高导热填料的使用比例、加强填料与基体的结合、采用高长径比的填料以减少材料中的界面数量等均有利于提高该类型热界面材料的导热性能。对比几种不同的填料：(1)金属填料价格适中，应用最为广泛，金属纳米线相较于金属颗粒在保证导热性能的基础上能够显著改善材料的柔性，阵列方式填充和对金属纳米线进行修饰能进一步提高散热性能；(2)碳系填料相较于金属和陶瓷填料具有最高的导热系数，其导热系数可高达
1428 W/(m·K)[35]，具有出色的散热性能和良好的柔韧性；(3)陶瓷填料适用于绝缘场合，热导率普遍偏低，虽有少数研究达到了较高的导热系数，但仍需进一步研究；(4)复合填料是指混合上述3种填料的填料，可以兼具各个填料的优势，有广阔探索空间。液态金属具有导热性好、沸点高、熔点和沸点温度差距大等特点，液态金属熔化时可以填充气隙并显著降低接触电阻，可以根据所需熔点选择低熔点合金的成分。但液态金属的流动性太好，单独直接使用容易发生外溢造成短路，在实际应用中会将液态金属与其他材料混合以降低其流动性。相变柔性界面散热材料能够极大提升散热性能，并预防短路等瞬时发热散热问题，同时在功能范围内保证性能稳定性。
目前对柔性散热材料的研究取得了显著成果，材料的热导率、延展性、弹性模量及其他性能均有了较大提升。但当前柔性散热材料的研究也面临诸多挑战：
(1)导热填料与聚合物基体之间的界面热阻降低了热传递效率，可以通过开发新的表面改性技术来降低界面热阻；
(2)保持热传递效率与材料柔韧性的平衡也是一个重要课题，可以通过3D打印或编织技术创新性地构建具有定向和互连的填料网络来实现；
(3)在环境适应性与稳定性方面，需要特别关注材料在极端温度、湿度或化学环境下的性能表现。长期耐久性测试对于评估材料在实际应用环境中的性能衰减至关重要，有助于研究如何延长材料的使用寿命；
(4)对于医疗和穿戴设备，生物兼容性好、可降解的散热材料的研究也不容忽视，以减少环境污染和人体健康风险。例如，液态金属的安全性和可靠性问题不容忽视，如若泄漏和电化学腐蚀，需要通过开发新型封装技术和稳定剂来解决；
(5)随着柔性电子设备的多功能化需求，研究集成散热、电磁屏蔽、自我修复或传感器功能的复合材料也十分重要。跨学科合作能够促进不同领域科学家之间的知识融合，推动具有创新结构和功能的新型柔性散热材料的开发；
(6)建立和完善柔性散热材料性能评估的标准化测试方法，对于推动这些材料在更广泛领域的应用至关重要。
通过这些综合性的措施，可以系统地应对柔性散热材料研究中的挑战，并促进该领域的技术进步和应用发展。
-
![]()

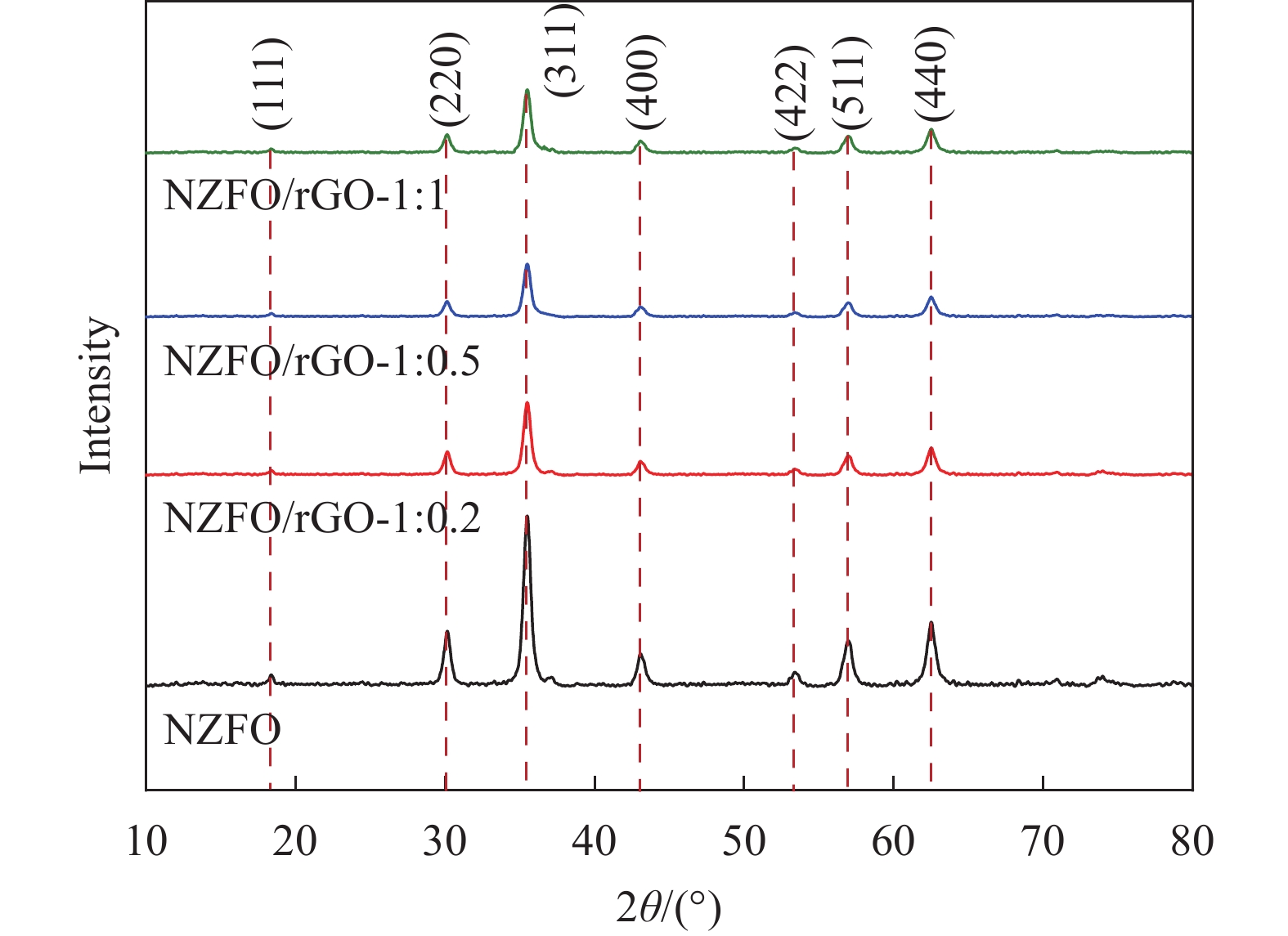

图 1 镍锌铁氧体(Ni0.6Zn0.4Fe2O4)和NZFO/rGO复合材料的XRD图谱
Figure 1. XRD patterns of nickel zinc ferrite (Ni0.6Zn0.4Fe2O4) and NZFO/rGO composites
![]()

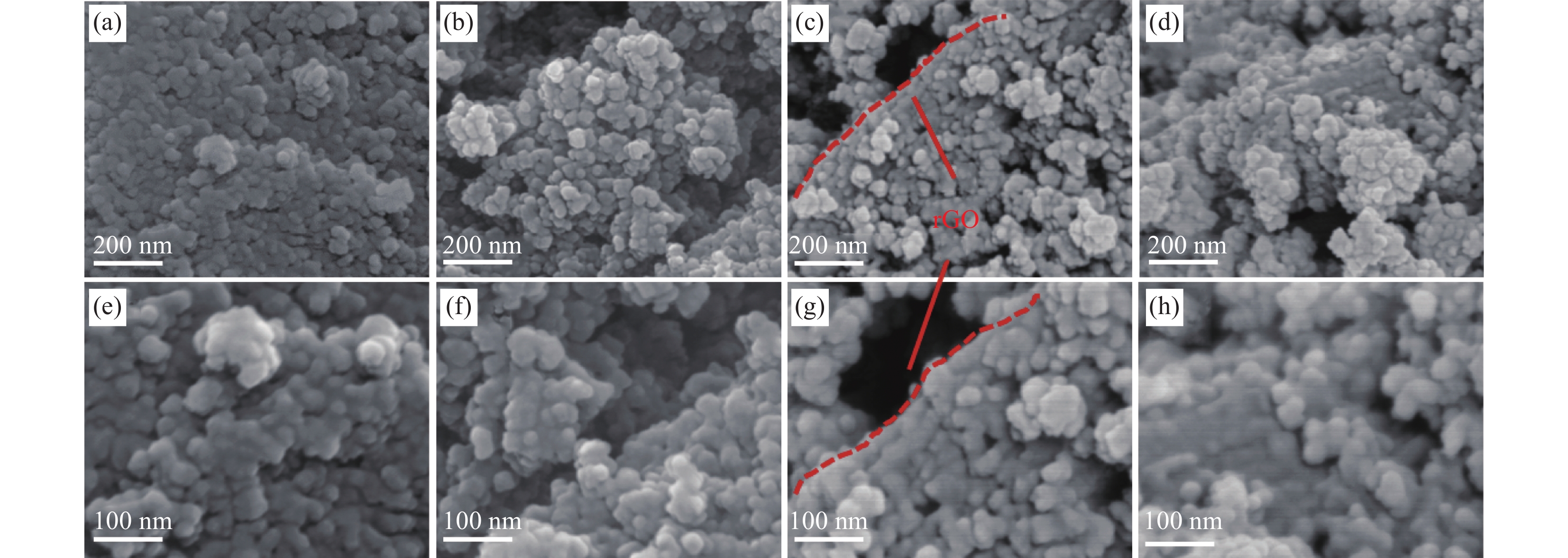

图 2 NZFO ((a), (e))、NZFO/rGO-1:0.2 ((b), (f))、NZFO/rGO-1:0.5 ((c), (g))和NZFO/rGO-1:1 ((d), (h))复合材料的SEM图像
Figure 2. SEM images of NZFO ((a), (e)), NZFO/rGO-1:0.2 ((b), (f)), NZFO/rGO-1:0.5 ((c), (g)) and NZFO/rGO-1:1 ((d), (h)) composites
![]()

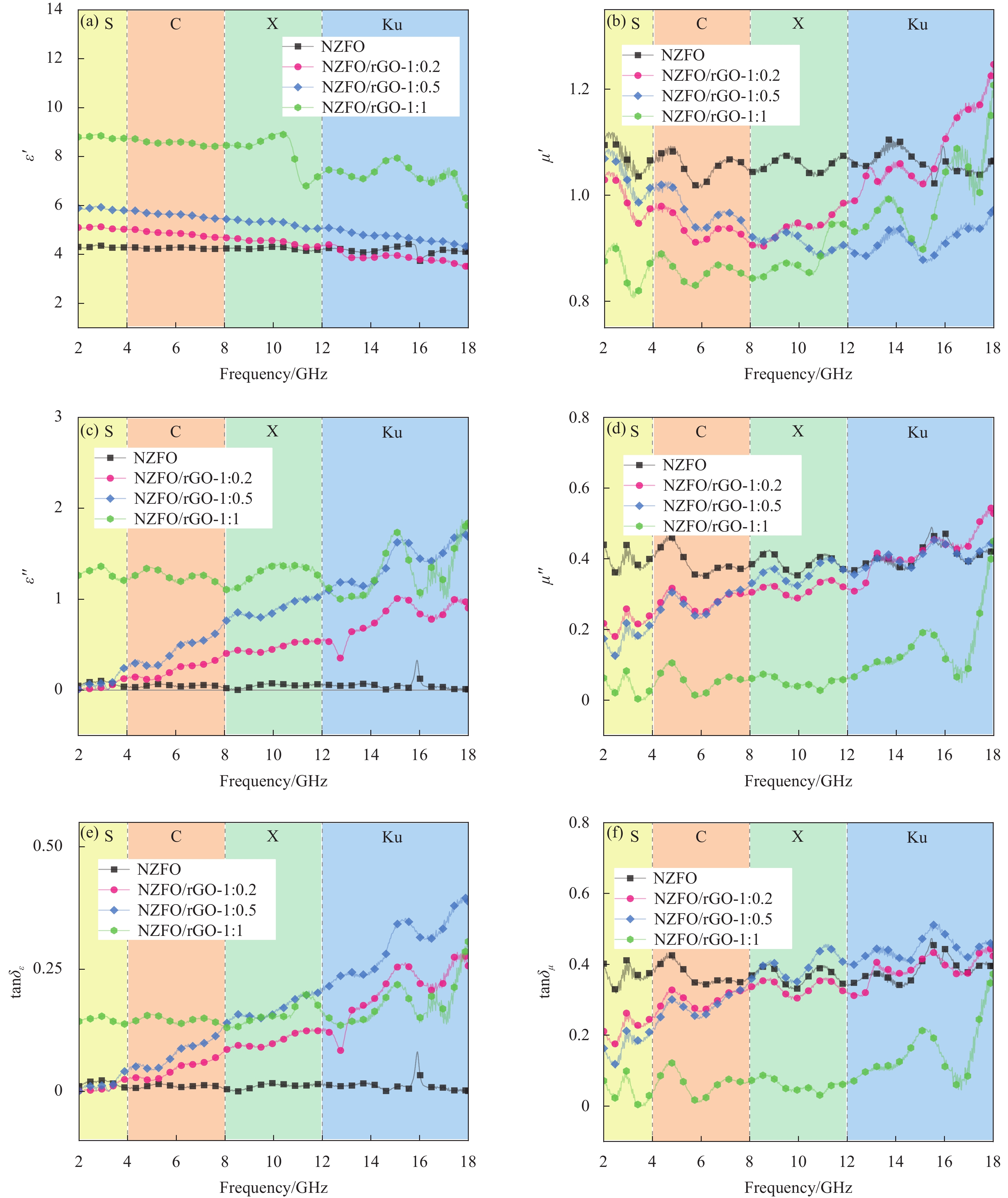

图 3 复合材料的介电常数实部ε′ (a)、磁导率实部μ′ (b)、介电常数虚部ε′′ (c)、磁导率虚部μ′′ (d)、介电损耗正切tanδε (e)和磁损耗正切tanδμ (f)
Figure 3. Real part of complex permittivity ε′ (a), real part of complex permeability μ′ (b), imaginary part of complex permittivity ε′′ (c), imaginary part of complex permeability μ′′ (d), dielectric loss tangent tanδε (e) and magnetic loss tangent tanδμ (f) of composites
![]()

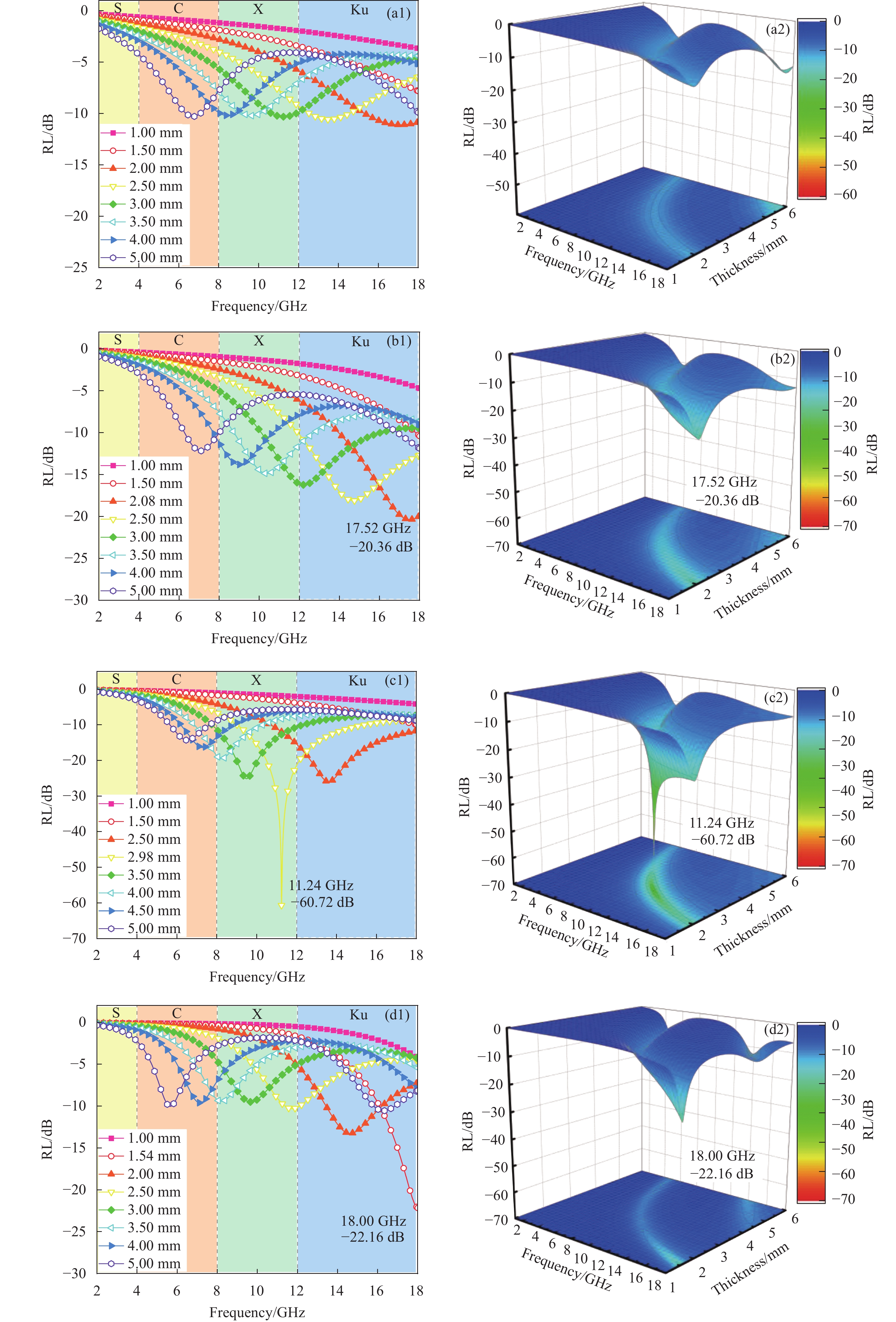

图 4 NZFO (a)、NZFO/rGO-1:0.2 (b)、NZFO/rGO-1:0.5 (c)和NZFO/rGO-1:1 (d)复合材料的反射损耗(RL)值和三维反射损耗(RL)图
Figure 4. Reflection loss (RL) values and 3D RL plots of NZFO (a), NZFO/rGO-1:0.2 (b), NZFO/rGO-1:0.5 (c) and NZFO/rGO-1:1 (d) composites
![]()
图 5 NZFO (a)、NZFO/rGO-1:0.2 (b)、NZFO/rGO-1:0.5 (c)和NZFO/rGO-1:1 (d)复合材料的Cole-Cole曲线
Figure 5. Cole-Cole curves of NZFO (a), NZFO/rGO-1:0.2 (b), NZFO/rGO-1:0.5 (c) and NZFO/rGO-1:1 (d) composites
![]()

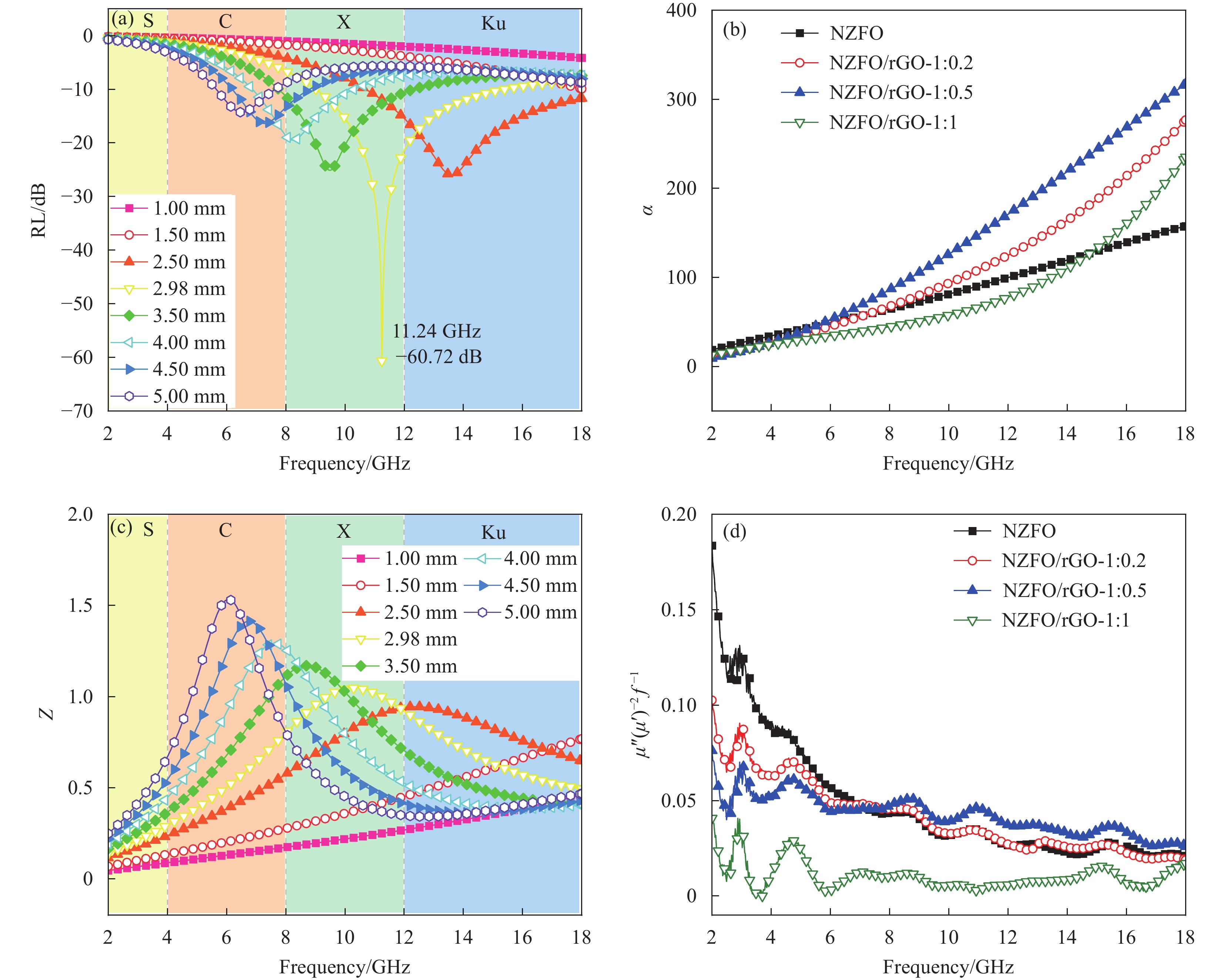

图 6 ((a), (c)) 不同厚度的NZFO/rGO-1:0.5复合材料与RL值的频率依赖关系以及对应的阻抗匹配；NZFO/rGO复合材料的衰减常数(b)和涡流系数(d)
Figure 6. ((a), (c)) Frequency dependence of RL values for the NZFO/rGO-1:0.5 composite with different thicknesses and the corresponding impedance matching; Attenuation constant (b) and the eddy current loss (d) of NZFO/rGO composites
α—Attenuation constant; Z—Impedance; f—Frequency
![]()

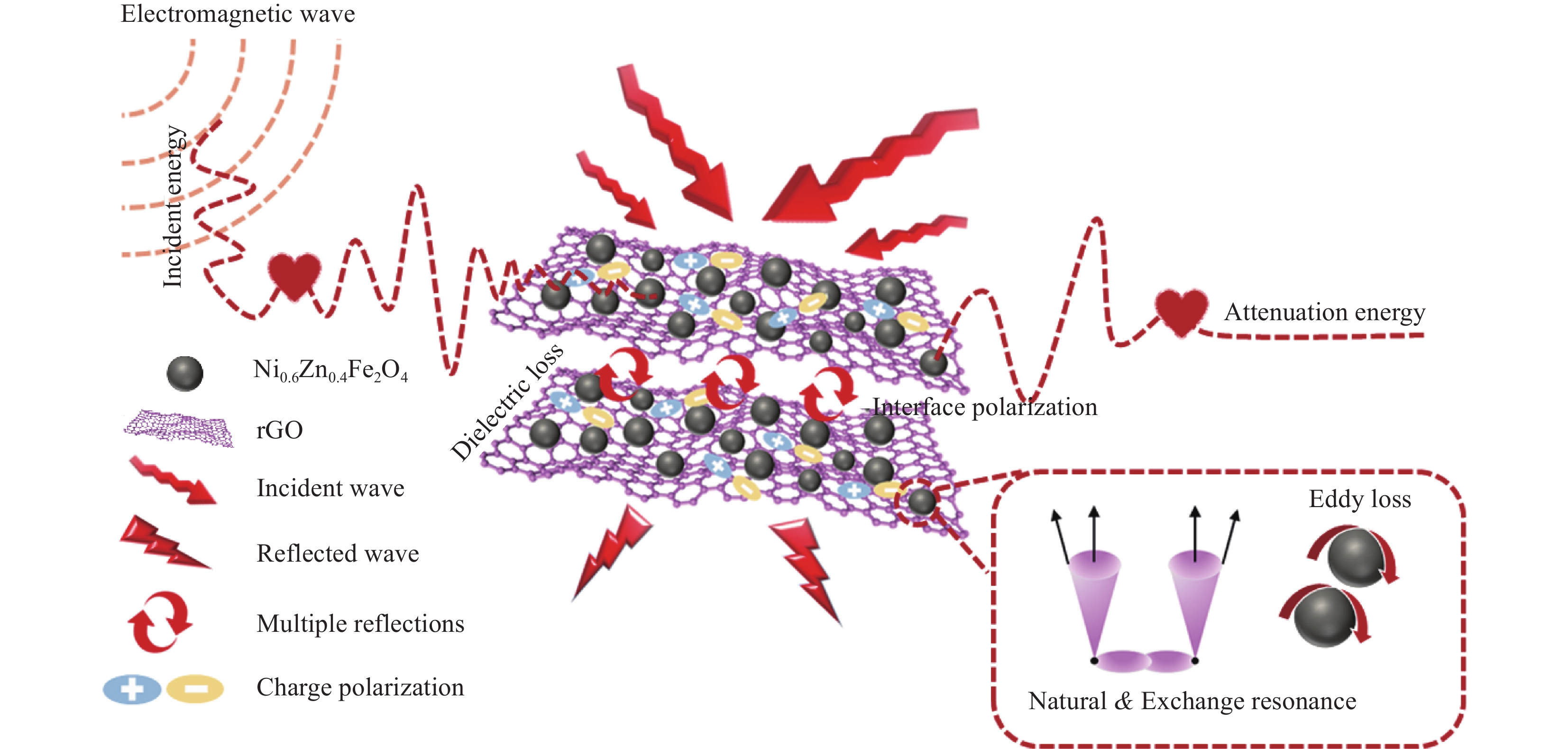

图 7 NZFO/rGO复合材料可能的电磁波吸收机制
Figure 7. Possible electromagnetic wave mechanism for NZFO/rGO composites
![]()

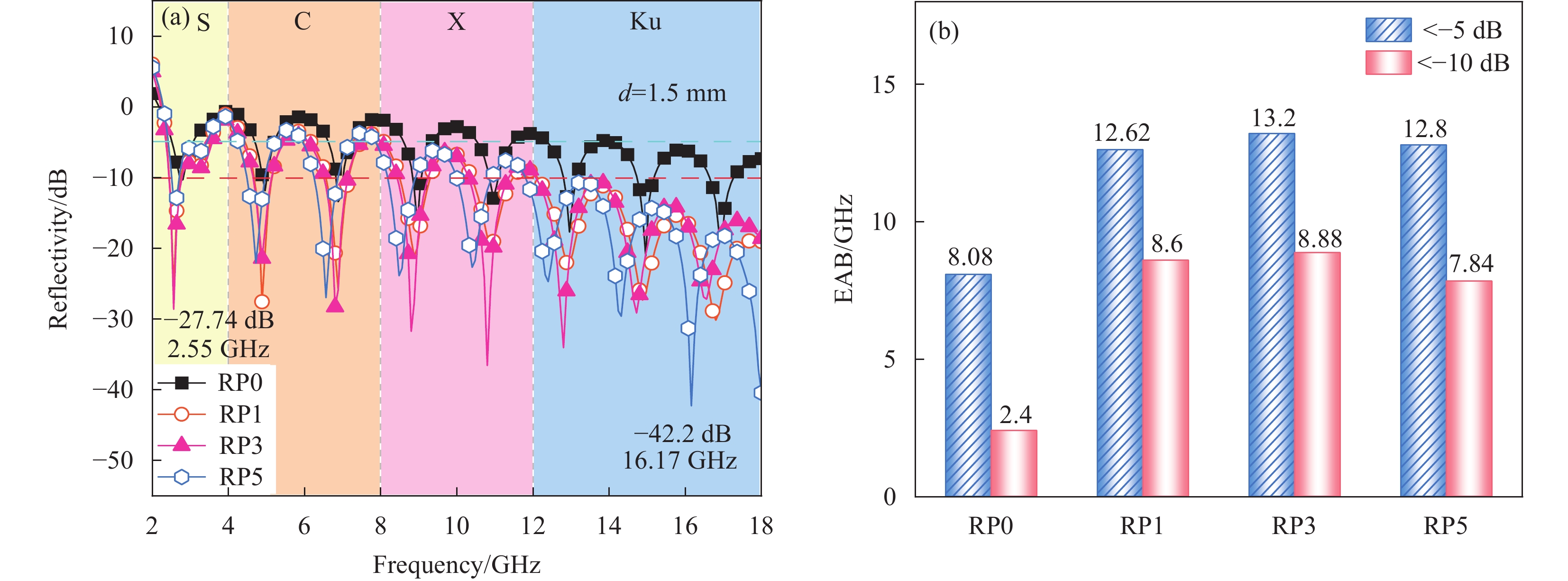

图 8 不同改性环氧树脂涂层的水泥基板的反射率(a)和有效吸收带宽(b)
Figure 8. Reflectivity (a) and effective absorption bandwidth (EAB) (b) of the cement-based with different modified epoxy resin coatings
d—Thickness of the modified epoxy resin coating on the cement-based plate
表 1 镍锌铁氧体/还原氧化石墨烯(NZFO/rGO)复合材料的各组分
Table 1 Compositions of Ni0.6Zn0.4Fe2O4/reduced graphene oxide (NZFO/rGO) composites
Sample Ni(NO3)2·6H2O/mmol Zn(NO3)2·6H2O/mmol Fe(NO3)3·9H2O/mmol GO/g NaOH/(mol·L−1) NZFO 0.6 0.4 2 0 5 NZFO/rGO-1:0.2 0.6 0.4 2 0.2 5 NZFO/rGO-1:0.5 0.6 0.4 2 0.5 5 NZFO/rGO-1:1 0.6 0.4 2 1 5 Note: When NZFO is in-situ grown on GO, the high-temperature hydrothermal reaction transforms GO into rGO. Therefore, the substance listed in the table for the preparation of NZFO/rGO is GO.
下载: 导出CSV
表 2 普通硅酸盐水泥(P·O 42.5 R)的化学成分 (wt%)
Table 2 Chemical composition of ordinary portland cement (P·O 42.5 R) (wt%)
CaO SiO2 Al2O3 Fe3O4 MgO SO3 K2O P2O5 Na2O Other 55.34 19.91 6.92 5.91 5.19 3.21 1.61 1.04 0.12 0.75
下载: 导出CSV
表 3 NZFO/rGO-1:0.5改性环氧树脂复合材料涂覆的水泥基试件的各组分质量(单位：g)
Table 3 Mass of each component of cement-based specimens coated with NZFO/rGO-1:0.5 modified epoxy resin composites (Unit: g)
Sample Cement Water Standard sand Epoxy resin NZFO/rGO-1:0.5 RP0 450 225 1 350 100 0 RP1 450 225 1 350 100 1 RP3 450 225 1 350 100 3 RP5 450 225 1 350 100 5
下载: 导出CSV
-
[1] GAO Y, PAN L N, WU Q, et al. Honeycomb-like SnS2/graphene oxide composites for enhanced microwave absorption[J]. Journal of Alloys and Compounds, 2022, 915: 165405. DOI: 10.1016/j.jallcom.2022.165405
[2] WANG Z, ZHAO H R, DAI D, et al. Ultralight, tunable monolithic SiC aerogel for electromagnetic absorption with broad absorption band[J]. Ceramics International, 2022, 48(18): 26416-26424. DOI: 10.1016/j.ceramint.2022.05.332
[3] 谢文瀚, 耿浩然, 柳扬, 等. MoS2/生物质碳复合材料的制备与吸波性能[J]. 复合材料学报, 2022, 39(5): 2238-2248. XIE Wenhan, GENG Haoran, LIU Yang, et al. Preparation and microwave absorbing properties of MoS2/biomass carbon composite[J]. Acta Materiae Compositae Sinica, 2022, 39(5): 2238-2248(in Chinese).
[4] YANG E Q, QI X S, CAI H B, et al. Composition optimization of Co3- xFe xO4/reduced graphene oxide nanohybrids as excellent electromagnetic wave absorption abilities[J]. Materials Science Engineering B, 2018, 238-239: 7-17. DOI: 10.1016/j.mseb.2018.12.009
[5] ZHAO X, HUANG Y, LIU X, et al. Core-shell CoFe2O4@C nanoparticles coupled with rGO for strong wideband microwave absorption[J]. Journal of Colloid Interface Science, 2022, 607: 192-202. DOI: 10.1016/j.jcis.2021.08.203
[6] 胡正浪, 吴海华, 杨增辉, 等. 石墨烯-铁镍合金-聚乳酸复合材料的制备及其吸波性能[J]. 复合材料学报, 2022, 39(7): 3303-3316. HU Zhenglang, WU Haihua, YANG Zenghui, et al. Preparation of graphene-iron-nickel alloy-polylactic acid composites and their microwave absorption properties[J]. Acta Materiae Compositae Sinica, 2022, 39(7): 3303-3316(in Chinese).
[7] DING J, CHENG L G, ZHAO W X. Self-assembly magnetic FeCo nanostructures on oxide graphene for enhanced microwave absorption[J]. Journal of Electron Materials, 2022, 51(6): 2856-2866. DOI: 10.1007/s11664-022-09552-4
[8] HOU M M, DU Z J, LIU Y, et al. Reduced graphene oxide loaded with magnetic nanoparticles for tunable low frequency microwave absorption[J]. Journal of Alloys and Compounds, 2022, 913: 165137. DOI: 10.1016/j.jallcom.2022.165137
[9] HU F F, NAN H, WANG M Q, et al. Construction of core-shell BaFe12O19@MnO2 composite for effectively enhancing microwave absorption performance[J]. Ceramics International, 2021, 47(12): 16579-16587. DOI: 10.1016/j.ceramint.2021.02.229
[10] GUO W M, ZHU H T, REN Q F, et al. MnFe2O4/ZnO/diatomite composites with electromagnetic wave absorption and antibacterial bifunctions[J]. Solid State Sciences, 2023, 138: 107152.
[11] SALEEM A, ZHANG Y J, GONG H Y, et al. Electromagnetic wave absorption performance of Ni doped Cu-ferrite nanocrystals[J]. Materials Research Express, 2020, 7(1): 016117. DOI: 10.1088/2053-1591/ab6c1a
[12] International Organization for Standardization. Methods of testing cements—Determination of strength: ISO 679—1989[S]. Geneva: International Organization for Standardization, 1989.
[13] LIU C C, LIU S N, FENG X F, et al. Phthalocyanine-mediated interfacial self-assembly of magnetic graphene nanocomposites toward low-frequency electromagnetic wave absorption[J]. Chemical Engineering Journal, 2023, 452: 139483. DOI: 10.1016/j.cej.2022.139483
[14] FU X Y, ZHENG Q, LI L, et al. Vertically implanting MoSe2 nanosheets on the RGO sheets towards excellent multi-band microwave absorption[J]. Carbon, 2022, 197: 324-333. DOI: 10.1016/j.carbon.2022.06.037
[15] MA L L, DOU Z F, LI D G, et al. Facile synthesis of nitrogen-doped porous Ni@C nanocomposites with excellent synergistically enhanced microwave absorption and thermal conductive performances[J]. Carbon, 2023, 201: 587-598. DOI: 10.1016/j.carbon.2022.09.055
[16] 中国国家标准化管理委员会. 雷达吸波材料反射率测试方法: GJB 2038A—2011[S]. 北京: 总装备部军标出版发行部, 2011. Standardization Administration of the People's Republic of China. The measurement methods for reflectivity of radar absorbing material: GJB 2038A—2011[S]. Beijing: Publishing and Distribution Department of Military Standards, General Armament Department, 2011(in Chinese).
[17] GUO S Y, GUAN H L, LI Y, et al. Dual-loss Ti3C2T x MXene/Ni0.6Zn0.4Fe2O4 heterogeneous nanocomposites for highly efficient electromagnetic wave absorption[J]. Journal of Alloys and Compounds, 2021, 887: 161298. DOI: 10.1016/j.jallcom.2021.161298
[18] YANG N, LUO Z X, WU G, et al. Superhydrophobic hierarchical hollow carbon microspheres for microwave-absorbing and self-cleaning two-in-one applications[J]. Chemical Engineering Journal, 2023, 454: 140132. DOI: 10.1016/j.cej.2022.140132
[19] MENG X, HE L, LIU Y Q, et al. Carbon-coated defect-rich MnFe2O4/MnO heterojunction for high-performance microwave absorption[J]. Carbon, 2022, 194: 207-219. DOI: 10.1016/j.carbon.2022.03.075
[20] YANG K, CUI Y, WAN L, et al. Preparation of three-dimensional Mo2C/NC@MXene and its efficient electromagnetic absorption properties[J]. ACS Applied Materials & Interfaces, 2022, 14(5): 7109-7120.
[21] LI S S, MO W J, LIU Y, et al. Constructing 3D tent-like frameworks in melamine hybrid foam for superior microwave absorption and thermal insulation[J]. Chemical Engineering Journal, 2023, 454: 140133. DOI: 10.1016/j.cej.2022.140133
[22] YANG Z Q, DUAN L Q, CHANG G, et al. Molten salt guided synthesis of carbon microfiber/FeS dielectric/magnetic composite for microwave absorption application[J]. Carbon, 2023, 202: 225-234. DOI: 10.1016/j.carbon.2022.10.091
[23] 黄才华, 黄陈, 吴海华, 等. 熔融沉积成型Fe3O4-MWCNTs/PLA微波吸收材料性能[J]. 复合材料学报, 2024, 41(4): 1954-1967. HUANG Caihua, HUANG Chen, WU Haihua, et al. Properties of microwave absorbers formed by fused deposition modeling with Fe3O4-MWCNTs/PLA composite wire[J]. Acta Materiae Compositae Sinica, 2024, 41(4): 1954-1967(in Chinese).
[24] YANG D, TAO J R, YANG Y, et al. Robust microwave absorption in silver-cobalt hollow microspheres with heterointerfaces and electric-magnetic synergism: Towards achieving lightweight and absorption-type microwave shielding composites[J]. Journal of Materials Science & Technology, 2023, 138: 245-255.
[25] CHANG M, LI Q Y, JIA Z R, et al. Tuning microwave absorption properties of Ti3C2T x MXene-based materials: Component optimization and structure modulation[J]. Journal of Materials Science & Technology, 2023, 148: 150-170.
[26] CAI Y F, CHENG Y, WANG Z H, et al. Facile and scalable preparation of ultralight cobalt@graphene aerogel microspheres with strong and wide bandwidth microwave absorption[J]. Chemical Engineering Journal, 2023, 457: 141102. DOI: 10.1016/j.cej.2022.141102
[27] LI X, WANG G H, LI Q, et al. Dual optimized Ti3C2T x MXene@ZnIn2S4 heterostructure based on interface and vacancy engineering for improving electromagnetic absorption[J]. Chemical Engineering Journal, 2023, 453: 139488. DOI: 10.1016/j.cej.2022.139488
[28] XIANG Z, HUANG C, SONG Y M, et al. Rational construction of hierarchical accordion-like Ni@porous carbon nanocomposites derived from metal-organic frameworks with enhanced microwave absorption[J]. Carbon, 2020, 167: 364-377. DOI: 10.1016/j.carbon.2020.06.015
[29] HOU T, JIA Z, HE S, et al. Design and synthesis of NiCo/Co4S3@C hybrid material with tunable and efficient electromagnetic absorption[J]. Journal of Colloid and Interface Science, 2021, 583: 321-330. DOI: 10.1016/j.jcis.2020.09.054
-
其他相关附件
-
目的
随着5G时代的到来，各类电子设备的广泛使用随之也导致了严重的电磁污染问题，开发高性能的电磁吸波材料并实现其功能性应用来解决上述电磁污染问题具有重要研究意义。本文利用镍锌铁氧体和还原氧化石墨烯之间的协同作用，探索了高性能电磁吸波剂的开发策略，并且利用高性能电磁吸波剂改性吸波涂层，实现了吸波剂的功能性应用。
方法采用简单的原位生长法，在还原氧化石墨烯(rGO)片层上生长了镍锌铁氧体(NiZnFeO)纳米粒子，通过控制rGO的掺量制备了一系列的NiZnFeO/rGO (NZFO/rGO)吸波剂，对制备的吸波剂进行了微观组分构成测试(XRD)和形貌结构表征分析(SEM)，通过同轴法对吸波剂的电磁吸波性能进行了测试，理论推导及机理分析；基于环氧树脂良好的透波性，利用电磁测试分析得到的最优电磁吸波剂来改性环氧树脂涂层，制备吸波涂层，并将其涂覆于水泥基体上，对涂覆有改性吸波涂层的水泥基体通过弓形法进行反射率测试，分析其电磁吸波性能，从而实现吸波剂的功能性应用。
结果从XRD和SEM测试分析可得，NZFO纳米粒子成功生长于rGO片层上，NZFO呈现出球形的纳米颗粒，其表面相对光滑，尺寸约为数十至数百纳米，经NZFO纳米粒子修饰后的rGO片层表面显示为粗糙形态。当rGO的掺量较少时，较多的NZFO纳米粒子聚集在rGO片层表面，产生了一定的团聚现象；随着rGO掺量的增加，NZFO纳米粒子逐渐均匀分布于rGO片层上；当rGO的掺量更多时，相同量的NZFO纳米粒子不能完全分布于rGO表面，会造成一定的阻抗失配，降低复合材料的电磁吸波性能。通过电磁测试分析可得，随着rGO掺量的增加，NZFO/rGO复合材料的吸波性能先增强后减弱，当NZFO和rGO的质量比为1:0.5时，复合材料具有最佳电磁吸波性能，当匹配厚度为2.98mm时，最小反射损耗值为-60.72 dB。此外，利用最佳电磁吸波性能的NZFO/rGO-1:0.5复合材料制备的改性吸波涂层，在吸波剂掺量为5 wt%时，涂覆有改性吸波涂层的水泥基平板的最小反射率值为-42.2 dB，比纯环氧树脂涂层的最小反射率值降低了90.95%；当吸波剂掺量为3 wt%时，有效吸收带宽为8.88 GHz，反射率值小于-5 dB时吸收带宽可达13.2 GHz，涂覆有改性环氧树脂吸波涂层的水泥基试样具有良好的电磁波吸收性能，在军事和民用领域具有良好的应用前景。
结论本文开发的NZFO/rGO复合材料具有优异的电磁波吸收性能，并且改性吸波涂层的开发实现了吸波剂的功能性应用，吸波剂的电磁损耗机制主要包括良好的阻抗匹配，界面极化损耗，偶极极化损耗，导电损耗，涡流损耗等多重损耗机制协同作用，高效促进了电磁波的吸收与耗散。开发的高性能吸波剂改性吸波涂层赋予了水泥基体优异的电磁波吸收性能，有效缓解了建筑空间中的电磁污染，为解决日益严重的军用和民用电磁污染问题提供了有效的理论指导。
-
近些年来，由于无线通信技术的快速发展和电子设备的广泛应用，产生了大量的电磁波，这不仅对精密设备和仪器造成了电磁干扰，还可能加热人体细胞或干扰人体固有的电磁场，对人体健康产生不利的影响，从而引发一系列的社会生存问题和环境污染问题，这些都使得电磁污染问题亟待解决。
因此，本工作通过简单的原位生长法制备了一系列的Ni0.6Zn0.4Fe2O4/rGO (NZFO/rGO)复合材料，并具有优异的电磁波吸收性能，NZFO/rGO-1:0.5在11.24 GHz时的最小RL值为-60.72 dB，匹配厚度为2.98 mm。此外，还将具有优异电磁吸波性能的NZFO/rGO-1:0.5复合材料改性环氧树脂涂层，采用机械搅拌混合法成功制备了NZFO/rGO/环氧树脂复合材料，并将其涂覆于水泥基试件表面，NZFO/rGO/环氧树脂吸波涂层在NZFO/rGO-1:0.5复合材料掺量为5 wt%时，涂覆改性环氧树脂复合涂层的水泥基平板表现出最小RL值为-42.2 dB，比纯环氧树脂试件的最小RL值降低了90.95%，这项工作为解决日益严重的军用和民用电磁污染问题提供了有效的理论指导。
NZFO/rGO-1:0.5复合材料的反射损耗(a)和涂覆改性环氧树脂涂层的水泥基平板的反射率(b)
