Orthogonal experimental study of FDM additive manufacturing of BST/PVDF-ABS composites
-
摘要:
钛酸锶钡(BST)/聚偏氟乙烯(PVDF)基功能复合材料因其出色的介电可调性和机械加工特性而引起了学者的广泛关注。然而通过传统工艺制备BST/PVDF复合材料难以成型复杂形状，极大限制了其应用。本文采用熔融沉积增材制造工艺(FDM)制备BST/PVDF-丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)复合材料，通过正交实验设计探究工艺参数对材料体积变化率、密度、介电性能和力学性能的影响，结果表明打印温度高于240℃后，尺寸稳定性变差，相对密度减小，工艺参数的重要度依次：打印温度＞平台温度＞打印速度，当打印温度为240℃、平台温度为100℃、打印速度为30 mm/s时，BST/PVDF-ABS复合材料具有最佳介电性能和力学性能，其介电常数为11.20，介电损耗为
0.0138 ，抗拉强度为35.03 MPa。本文阐明了打印参数对介电性能的影响机制，丰富了陶瓷/聚合物功能复合材料的制备工艺技术，为设计和制备结构-功能一体化器件提供了技术基础。Abstract:Barium-strontium titanate (BST)/polyvinylidene fluoride (PVDF)-based functional composites have attracted extensive attention due to their excellent dielectric tunability and machinability properties. However, it is difficult for BST/PVDF composites to form complex shapes by traditional processes, which greatly limits their application. In this paper, BST/PVDF-Acrylonitrile butadiene styrene ternary copolymer (ABS) composites were prepared by Fused Deposition Modeling (FDM) additive manufacturing method, and the influence of process parameters on the volume change rate, density, dielectric and mechanical properties of the materials was explored through orthogonal experimental design. The results showed that when the printing temperature is higher than 240℃, the dimensional stability deteriorates and the relative density decreases, and the importance of process parameters was in the order of printing temperature> platform temperature > printing speed. It was found that, under the optimized FDM processing parameters with the printing temperature of 240℃, the platform temperature of 100℃ and the printing speed of 30 mm/s, BST/PVDF-ABS composite has the best dielectric and mechanical properties, with the dielectric constant of 11.20, the dielectric loss of
0.0138 and the tensile strength of 35.03 MPa. This paper elucidates the mechanism of the influence of printing parameters on dielectric properties, enriches the preparation process technology of ceramic/polymer functional composite materials, and provides a technical basis for the design and preparation of structure-function integrated devices. -
土木建筑结构因需承受各种结构性和环境性作用而导致服役能力逐年衰减，结构安全性下降。因此，为了确保结构可靠地工作，实时监测结构状态并为其潜在的风险提供早期预警是很有必要的。传统的损伤检测方法常会造成既有结构损伤，而无损检测技术如声发射法[1]、超声检测法[2]、射线检测法[3]、红外热成像法[4]等，大多存在操作程序复杂、精度受很多因素影响，且难以实现长期监测的缺点。近年来，众多学者基于分布式光纤传感技术，对桥梁钢拉索[5]、纤维增强聚合物基复合材料(FRP)加固混凝土构件[6-7]及结构[8-9]进行了结构健康监测的研究与实践。该法在结构长距离监测中具有灵敏度高、测量范围广、精度高等显著优势，但其复杂的安装过程及较高成本限制了其工程应用。
另一方面，碳纤维增强聚合物基复合材料(CFRP)具有耐腐蚀、比强度高、抗疲劳性能好等性能优势，在工程结构尤其是加固结构中得以广泛应用[10-11]。同时，研究者发现，CFRP的电阻随应变变化[12-14]，即具有正向或者负向的“压阻效应”[15]。故而，CFRP结构构件能根据自身的电信号变化，感知结构自身在静、动力荷载作用下产生的应变和变形，进而诊断出结构可能出现的弹性变形、断裂、疲劳损伤、分层和脱粘等损伤[16-18]。这种方法既不损伤原结构，也不需额外附加传感器和大型监测设备，施工简便，且可监测包括弹性阶段、裂纹萌生乃至损伤扩展全过程的结构状态。Fouad等[19]在役结构的FRP加固层中编入长标距碳纤维线性传感器，形成新型混杂纤维复合材料智能系统，可根据碳纤维上的电阻变化监测开裂荷载和FRP板与混凝土面层的初始脱粘。Feng和Ou[20] 通过集成压电陶瓷传感器与常用混凝土增强材料，提出了一种自感知碳纤维复合材料系统，以提高混凝土结构加固后的承载能力并监测裂缝萌生和发展。Abry等[21]和Weber等[22]通过测量电阻法监测CFRP板弯曲加载中的结构损伤。Goldfeld等[23]开展了系列基于碳纤维的织物增强混凝土梁的智能监测，研究了不同加载条件下电学和力学响应的关联性及结构自监测能力，分析了不同开裂程度下内部碳纤维束电学响应对水渗漏的敏感性[24]。Saleh等[25]和Han等[26]探索了不同偏轴角三维机织复合材料在拉伸和弯曲载荷下的电阻响应规律。石荣荣等[27]建立了三维编织复合材料碳纤维含量与电阻率的关系。薛有松等[28]通过准静态与疲劳试验探究了三维角联锁机织复合材料在弯曲下的力阻效应。
迄今，相关研究仍很不全面，且主要集中在拉伸和弯曲加载中CFRP构件自身的智能特性方面，利用碳纤维智能特性对受压结构开展监测的相关研究鲜见报道。鉴于此，本文拟通过室内试验研究采用CFRP传感元件监测受压高延性混凝土柱实时状态的压阻特性，进而将之应用于某高延性混凝土加固砌体结构的施工期监测中，旨在为在役结构实现智能监测提供便利、有效的方法。
1. CFRP智能带自感知性能试验
1.1 原材料
采用C50高延性混凝土(HDC-120-II，西安五和新材料科技集团股份有限公司)制备混凝土柱(100 mm×100 mm×300 mm)，标准养护28 d后模拟被监测结构构件；以课题组自主研发的1 mm厚树脂基预应力碳纤维智能带(含碳量65%，抗拉强度
2244 MPa，极限伸长率1.8%)对混凝土柱在单轴压缩加载条件下的结构状态进行监测。1.2 试件准备与加载方法
为分析结构状态与CFRP智能带电响应的相互关系，在柱侧面中心处沿轴向布置电阻应变片各1个，同时在其附近沿不同角度β(竖向：β=0°、斜向：β=45°、水平：β=90°)各布置平行的CFRP智能带2个。智能带各组详情见表1。
表 1 碳纤维增强聚合物基复合材料(CFRP)智能带分组详情Table 1. Details of smart carbon fiber reinforced polymer (CFRP) stripsGroup Number Dimension/mm3 Angle/(°) G1 G11 90×10×1 0 G12 90×10×1 0 G2 G21 90×10×1 45 G22 90×10×1 45 G3 G31 90×10×1 90 G32 90×10×1 90 采用电液伺服长柱压力试验机(济南鑫光试验机制造有限公司)进行准静态单轴压缩试验及循环加载试验，如图1所示。参考GB/T 50081—2019标准[29]对高延性混凝土柱预压数次后，进行单调压缩加载，试验中加载/卸载速率为±0.5 mm/min，循环加载的最大位移为2.9 mm。实时荷载及对应位移数据由试验机自动采集记录，CFRP智能传感带的实时电阻通过多路电阻测试仪(CXT2518-16，常州欣阳电子科技有限公司)采集，采集频率为0.5 Hz；应变测试结果由静态应变仪(uT7116Y，武汉优泰电子技术有限公司)采集，采集频率1 Hz。
![]()
图 1 CFRP智能带布置与试件加载：(a)智能带布置图(单位：mm)；(b)试件加载图Figure 1. CFRP strips arrangement and specimen loading: (a) Strips layout (Unit: mm); (b) Specimen loading2. 结果与分析
2.1 准静态压缩全过程的电阻响应
随着压缩荷载逐渐增大，延性混凝土柱从初始的弹塑性状态进入裂纹萌生与发展阶段，直至结构完全破坏，失效后CFRP智能带及所在基体的结构状态见图2。加载与卸载期间不同智能带的实时电阻Rt、电阻变化率ΔR/R以及混凝土柱中部的压缩应变ε见图3。其中，智能带G12加载中部分剥离，故未能获得其全过程电阻变化，其他智能带的电阻变化率(ΔR/R)根据下式计算确定：
![]()
图 2 柱失效后的智能带及所在混凝土基体状态Figure 2. States of sensing strips and their substrate after column failure![]()
图 3 单调压缩作用下的全过程监测结果：(a) G11；(b) G12；(c) G21；(d) G22；(e) G31Figure 3. Full-range monitoring results under monotonic compressive loading: (a) G11; (b) G12; (c) G21; (d) G22; (e) G31ε—Compressive strain of concrete columns; ∆R/R—Resistance change rate of CFRP smart strip; Rt—Real-time resistance of CFRP smart stripΔRR=Rt−RR×100% (1) 其中：R为CFRP智能带的初始电阻；Rt为加载中智能带的实时电阻；ΔR为电阻变化。
由图3可以看出，随混凝土柱状态的阶段性变化，全过程电阻按3个阶段呈现不同的变化趋势：(1)阶段I—弹塑性阶段。此阶段中混凝土柱处于弹塑性状态，轴向应变和横向应变随荷载逐渐增大；所有智能带的电阻在经历初始的不稳定变化后，保持较平缓的变化；(2)阶段II—损伤破坏阶段。混凝土中裂纹萌生并随荷载增大而扩展，直至裂纹贯通、结构完全失效；该阶段的智能带电阻变化明显增快；当荷载达到极限压缩荷载时，电阻出现急剧变化；(3)阶段III—失效后阶段。该阶段中荷载迅速减少到零，混凝土柱中的弹性变形随之恢复，但塑性变形和损伤不能恢复；与之相应的，CFRP智能带仍结构完好(除G12部分剥离外)，电阻部分恢复，最终电阻相对变化较小。
此外，对比第I、II阶段的电阻响应规律，可发现偏轴角β对智能带的压阻效应具有重要影响：G1(β=0°)的电阻和电阻变化率随应变增大出现明显下降，当结构失效时，G1对应的电阻和电阻变化出现突然反向大幅变化，即呈现典型的“负压阻效应”；相反，G3 (β=90°)的电阻随着应变增大而增大，直到结构失效时应变急剧下降，电阻和电阻变化率都随之迅速下降，体现了明显的“正压阻效应”； G2 (β=45°)的电阻随应变增大而下降，且下降速率不断增大；但结构失效时应变急速下降，而对应电阻和电阻变化率急剧减小，说明该智能带出现了由负压阻效应向正压阻效应的转变。以上差异体现了偏轴角对力阻效应的显著影响。尽管如此，这些智能带的电阻变化都与结构内部损伤具有较好的相关性，说明采用上述方法可有效地对结构的无损伤阶段、带损伤阶段和失效阶段等全过程进行监测。
同时，对比3组CFRP智能带的电阻变化率可以看出，结构损伤在G1中引起的电阻相对变化远大于G3的电阻变化，说明正轴布置方式比偏轴布置方式对监测结构内部裂纹扩展和重要损伤更有效。
2.2 循环压缩载荷下的电阻响应
周期性荷载作用下，结构应变呈现周期性变化，电阻也随之呈现显著的周期性变化规律，各智能带的实时电阻变化及混凝土柱在该处的同向应变如图4所示。
![]()
图 4 循环荷载作用下的监测结果：(a) G11；(b) G12；(c) G21；(d) G22；(e) G31；(f) G32Figure 4. Monitoring results under cyclic loading: (a) G11; (b) G12; (c) G21; (d) G22; (e) G31; (f) G32由图4可知，智能带G1(β=0°)的电阻随着结构应变的增大而减小，随其减小而增大，呈现“负压阻效应”。这一现象与上文中单调缩中观察到的电阻变化结果一致，也与Todoroki等[30]在压缩单向板时观察到的“沿厚度方向和轴向的电阻同时下降”的规律相似，其原因主要是压缩导致了CFRP内部垂直于加载方向的碳纤维接触点增多，这一方面引起该方向的电阻下降，另一方面导致了CFRP材料内部缺陷周围的环绕电路增多，降低了沿纤维方向的电阻。
与之不同的是，智能带G3组(β=90°)的电阻在整个载期间均呈现出与应变变化相同的趋势，即“正压阻效应”，且其电阻变化率小于G1组。这归因于两个方面的因素：一方面，混凝土基体上的轴向压应力会引起CFRP智能带的横向压缩，从而导致纤维横向接触增多，纤维方向与水平方向的电阻都随之下降；另一方面，泊松效应下，压缩荷载会引起混凝土基体向外膨胀，CFRP智能带内产生轴向拉应力，轴向电阻增大。这两方面对电阻产生相反的影响，实时电阻变化是这两者共同作用的结果。
尽管45°方向的智能带(G2组)的初值电阻与其他两组电阻初值相当，但其在加载期间的电阻变化幅度却很小，这是由竖向方向与水平方向引起的不同电阻响应在该方向的叠加所导致的。不同偏轴角的CFRP 带的电学响应变化规律和幅值均不同，说明CFRP智能带的电学特性具有显著各向异性，该现象与众多学者对复合材料压阻效应各向异性的描述是一致的[12, 30]。
观察加载前后CFRP智能带的内部微观结构，可发现压缩加载会不同程度地改变CFRP智能带的微观结构，从而引起电阻变化。以G11为例(图5)，循环加载后平行排列的碳纤维间距有所增大、且出现了纤维损伤和断裂现象，故而造成不可逆的电阻变化。对比多次循环中的电阻和内部结构可发现，不可逆电阻主要产生于首次加载中，在此后的数次加载中电阻变化几乎完全恢复。因此，总体上看，智能带具有良好的重复性。
![]()
图 5 加载前后CFRP智能带的电镜扫描图：(a) 加载前；(b) 加载后Figure 5. SEM images of CFRP strip before and after loading: (a) Before loading; (b) After loading需要说明的是，部分CFRP智能带的电阻变化相对于应变变化存在滞后现象。这与试验中的不同数据采集频率以及结构应变在界面上的传递效率有关：(1)电阻与应变由不同仪器采集，且两者固定的采集频率不同，故在数据处理中可能引起时差；(2)循环荷载下，混凝土柱与CFRP智能传感带之间的粘结界面上的微观损伤累计到一定程度时，会影响结构应变通过该界面传递到CFRP传感带的效率，从而导致电阻响应的滞后现象。
而且，电阻滞后效应还可能受到CFRP传感带的微观结构变化的重要影响。CFRP的电阻变化主要受纤维和树脂基体的形变、纤维间的接触情况以及内部微观裂纹等因素的影响。在循环荷载下，CFRP内部不可逆的微观结构变化(如纤维断裂和裂纹扩展等)发生累积效应，导致这些不可逆的微观结构变化产生了时间效应，从而使被监测结构的应变变化曲线与CFRP传感带的电阻变化曲线出现时差。在文献[12]中(图6)也可以观察到这种滞后现象：前3次循环中电阻率响应和应力变化的一致性较好，但自第4个循环开始，电阻率开始出现了滞后。每个循环下的电阻率各不相同，这表明CFRP内部发生了不可逆的微观结构变化。因部分不可逆的微观结构变化需通过累积效应才会引起可测的电阻率变化，故电阻变化曲线随之出现滞后现象。
![]()
3. 工程应用
某四层砖混结构，原墙体均为部分风化的砖砌体结构，按照T/CECS 997—2022标准[31]采用高延性混凝土(HDC-120-II，西安五和新材料科技集团股份有限公司)对墙体进行双面加固。为监测施工过程及加固效果，按设计院建议取⑦轴上的横墙和C轴②~⑦之间的纵墙作为监测范围(图7)，在两面墙的高延性混凝土嵌缝(水平向智能带)和混凝土外表面上(竖向智能带)布置监测点，如图8所示。
![]()
图 7 底层墙体监测区域Figure 7. Ground floor wall monitoring areaXZGZ—New high ductility concrete-masonry composite structural column; BZJG—High ductility concrete jacketed reinforced wall column; WTJG—High ductility concrete jacketed reinforced window wall以嵌缝监测点A1~A4和混凝土表面监测点B1~B4为例，绘制电阻变化率实时监测结果，见图9和图10。由图9中可以看出，横墙嵌缝中CFRP智能带的电阻变化率曲线呈现了相似的变化趋势：延性混凝土结构层施工期，电阻经历了短暂的震荡后保持持续增长的趋势，施工完成后电阻趋于稳定。这说明随着施工推进，新黏附的延性混凝土逐渐增大的附加荷载被有效传递到了原墙体，从而引起了嵌缝内CFRP带的电阻在此期间不断增大；因加固层施工结束后无新的附加荷载产生，故电阻在结束后达到新的稳定阶段。
![]()
图 9 嵌缝中CFRP带的电阻变化：(a)监测点A1(横墙)；(b)监测点A2(横墙)；(c)监测点A3(纵墙)；(d)监测点A4(纵墙)Figure 9. Fractional change in electrical resistance of CFRP strips in caulked joints: (a) Monitoring point A1 (transverse wall); (b) Monitoring point A2 (transverse wall); (c) Monitoring point A3 (longitudinal wall); (d) Monitoring point A4 (longitudinal wall)![]()
图 10 延性混凝土表面CFRP带的电阻变化：(a)监测点B1(横墙)；(b)监测点B2(横墙)；(c)监测点B3(纵墙)；(d)监测点B4(纵墙)Figure 10. Fractional change in electrical resistance of CFRP strips on concrete substrate: (a) Monitoring point B1 (transverse wall); (b) Monitoring point B2 (transverse wall); (c) Monitoring point B3 (longitudinal wall); (d) Monitoring point B4 (longitudinal wall)图10反映了黏贴于延性混凝土加固层表面的CFRP带的电阻在装饰层施工前后的变化。可以看出，在装饰层施工前，电阻基本稳定；随着横墙和纵墙上先后涂装装饰层，新的附加荷载先后引起了两面墙上的CFRP带的荷载变化，电阻在此期间不断增长；装饰层施工完成后，电阻变化率又趋于稳定，未见急剧或者大幅度变化，意味着新形成的复合结构进入稳定状态。
4. 结 论
本文研究采用碳纤维增强聚合物基复合材料(CFRP)智能带实现结构健康监测的新方法，以高延性混凝土柱模拟结构构件，对其进行准静态压缩和循环加载试验，分析不同黏贴方式下CFRP智能带的电学响应规律，通过工程实践检验本文方法的工程适用性。主要结论如下：
(1) CFRP智能带的电阻随结构状态的不同呈现阶段性变化规律。当轴压构件处于弹塑性状态时，CFRP智能带的电阻经历短期的不稳定震荡后，趋于较稳定变化；随着结构构件中损伤产生和扩展，电阻变化也相应加快，直至构件失效时实时电阻对应地出现突变；
(2)偏轴角β对智能带的压阻效应具有重要影响。β=0°时智能带表现为负压阻效应，β=90°时智能带表现为正压阻效应，而β=45°时，智能带在不同阶段具有不同的压阻效应，且电阻变化率相对较小。这意味着采用CFRP智能带对受压结构进行实时监测时，采用β=0°的布置方式比沿其他布置方式具有更高的敏感性；
(3)尽管循环作用会引起CFRP智能带的微观结构变化，但其不可恢复电阻主要产生于首次循环加载中，整个循环加载过程中的电阻变化大部分可以恢复，从而使CFRP带具有较好的重复性；
(4)工程实践结果验证了本文提出的以β=0°和β=90°的智能带进行结构实时监测的可行性和有效性。
-
![]()
图 1 钛酸锶钡(BST)/聚偏氟乙烯(PVDF)-丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)复合材料的熔融沉积增材制造工艺(FDM)流程图
Figure 1. Fused deposition modeling (FDM) additive manufacturing process flow diagram of barium-strontium titanate (BST)/polyvinylidene fluoride (PVDF)-acrylonitrile-butadiene-styrene ternary copolymer (ABS) composites
KH550—γ-aminopropyl triethoxysilane
![]()

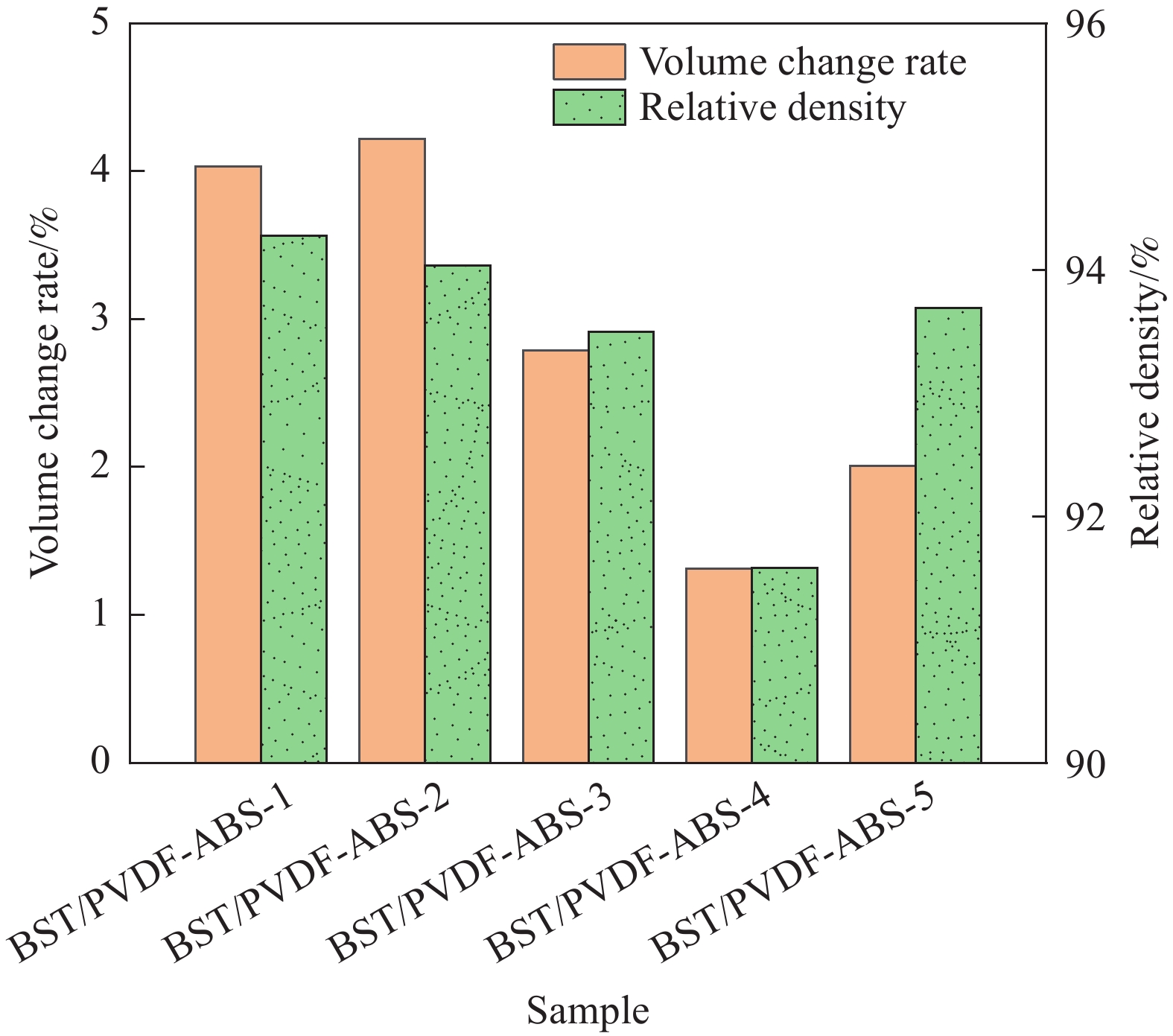

图 2 BST/PVDF-ABS复合材料的体积变化率和相对密度
Figure 2. Volume change rate and relative density of BST/PVDF-ABS composites
![]()

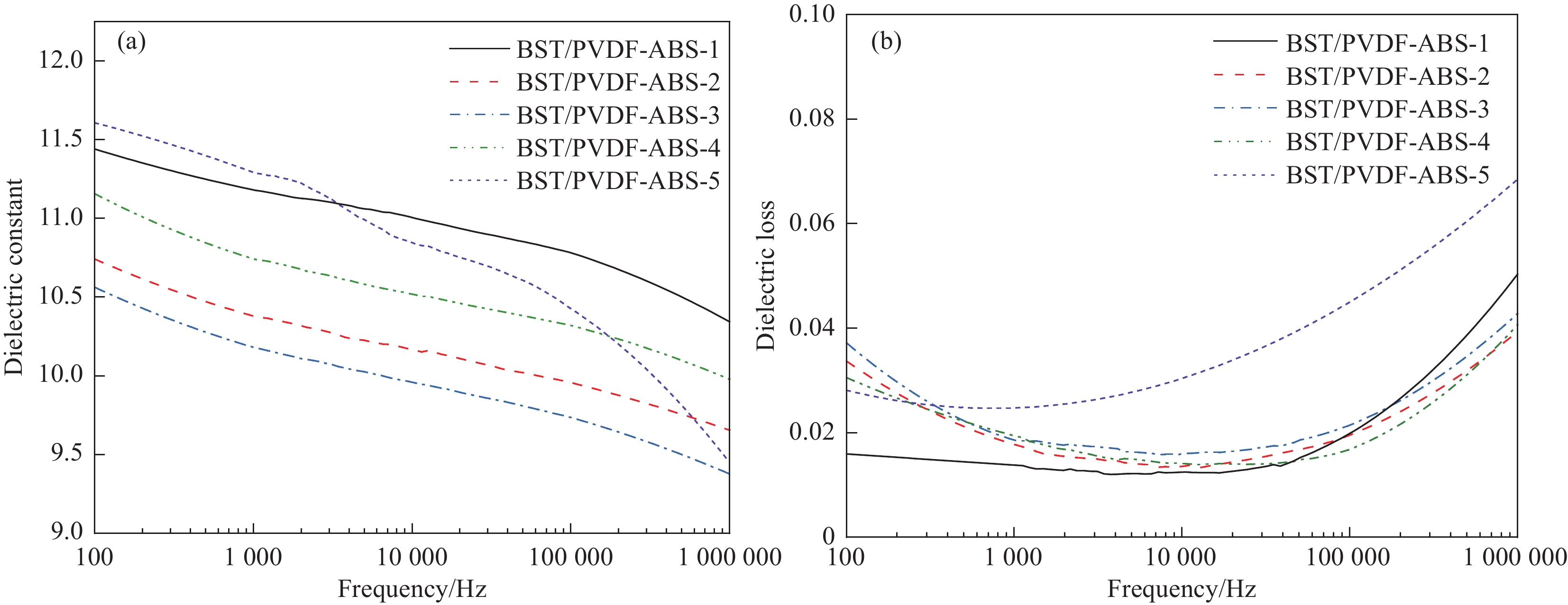

图 3 BST/PVDF-ABS复合材料的介电频谱：(a)介电常数；(b)介电损耗
Figure 3. Dielectric spectra of BST/PVDF-ABS composites: (a) Dielectric constant; (b) Dielectric loss
![]()
图 4 BST/PVDF-ABS复合材料击穿强度的Weibull分布图
Figure 4. Weibull distribution of breakdown strength of BST/PVDF-ABS composites
E—Breakdown strength; P—Probability
![]()
图 6 BST/PVDF-ABS复合材料的拉伸应力-应变曲线
Figure 6. Tensile stress-strain curves of BST/PVDF-ABS composites
表 1 正交实验因素水平表
Table 1 Orthogonal experimental factor level table
Level Factor A
Printing
temperature/℃B
Platform
temperature/℃C
Printing
speed/(mm·s−1)1 240 100 30 2 250 90 40 3 260 80 50 4 270 70 60
下载: 导出CSV
表 2 正交实验结果表
Table 2 Results of orthogonal experiments
Group
numberPrinting
temperature/
℃Platform
temperature/
℃Printing
speed/
(mm·s−1)Volume
change
rate/%Relative
density/%1 240 100 30 4.04 94.27 2 240 90 40 4.22 94.03 3 240 80 50 2.79 93.50 4 240 70 60 5.78 92.64 5 250 100 40 8.33 92.98 6 250 90 30 11.49 92.98 7 250 80 60 7.69 92.82 8 250 70 50 12.99 92.95 9 260 100 50 3.56 91.32 10 260 90 60 5.94 90.34 11 260 80 30 10.80 93.09 12 260 70 40 5.87 91.74 13 270 100 60 7.82 92.81 14 270 90 50 0.90 91.58 15 270 80 40 3.68 93.32 16 270 70 30 6.17 93.56
下载: 导出CSV
表 3 体积变化率的极差分析结果
Table 3 Range analysis results of volume change rate
Level A B C Change rate/% Ⅰ 16.83 23.75 32.5 T1=102.07 Ⅱ 40.5 22.55 22.1 Ⅲ 26.17 24.96 20.24 Ⅳ 18.57 30.81 27.23 R 23.67 8.26 12.26 Note: T1—The sum of all experimental data on volume change rate.
下载: 导出CSV
表 4 体积变化率的方差分析结果
Table 4 Analysis of variance results of volume change rate
Factor Sum of squares Free degree Mean square F A 87.16 3 29.05 3.78 B 10.06 3 3.35 0.44 C 22.80 3 7.60 0.99 Error value 46.06 6 7.67 – Note: F—Statistics, obtained by dividing the mean square of factors by the mean square of errors.
下载: 导出CSV
表 5 相对密度的极差分析结果
Table 5 Range analysis results of relative density
Level A B C Change rate/% Ⅰ 374.44 371.38 373.90 T2= 1483.93 Ⅱ 371.73 368.93 372.07 Ⅲ 366.49 372.73 369.35 Ⅳ 371.27 370.89 368.61 R 7.95 3.80 5.29 Note: T2—The sum of all experimental data on relative density.
下载: 导出CSV
表 6 相对密度的方差分析结果
Table 6 Analysis of variance results for relative density
Factor Sum of squares Free degree Mean square F P A 8.19 3 2.73 5.59 ※0.04 B 1.86 3 0.62 1.27 – C 4.50 3 1.50 3.07 – Error value 1.47 6 0.49 Note: P—The P-value can be obtained through the F-value, which can determine whether the difference between the mean values of the factors is statistically significant. Generally, if P<0.05, it is considered that the factors are significant.
下载: 导出CSV
表 7 优选组别的工艺参数
Table 7 Process parameters for preferred groups
Sample Printing temperature/℃ Platform temperature/℃ Printing
speed/
(mm·s−1)BST/PVDF-ABS-1 240 100 30 BST/PVDF-ABS-2 240 90 40 BST/PVDF-ABS-3 240 80 50 BST/PVDF-ABS-4 240 90 50 BST/PVDF-ABS-5 240 80 30
下载: 导出CSV
表 8 BST/PVDF-ABS的Weibull参数和击穿场强
Table 8 Weibull parameters and breakdown field strength of BST/PVDF-ABS composites
Sample Shape factor β E0/(kV·mm−1) BST/PVDF-ABS-1 6.13 57.46 BST/PVDF-ABS-2 7.32 54.02 BST/PVDF-ABS-3 11.52 48.29 BST/PVDF-ABS-4 8.34 52.75 BST/PVDF-ABS-5 17.71 46.69 Note: E0—The electric field strength at a breakdown probability of 63.2% often represents the breakdown strength of the material.
下载: 导出CSV
表 9 BST/PVDF-ABS复合材料的性能
Table 9 Properties of BST/PVDF-ABS composites
Sample Dielectric
constant (1 kHz)Dielectric
loss (1 kHz)Breakdown strength/
(kV·mm−1)Dielectric
tunability/%Unit dielectric
tunability/%Tensile strength/
MPaBST/PVDF-ABS-1 11.20 0.0138 57.46 14.45 0.60 35.03 BST/PVDF-ABS-2 10.40 0.0176 54.02 13.75 0.54 28.81 BST/PVDF-ABS-3 10.18 0.0185 48.29 13.27 0.55 25.70 BST/PVDF-ABS-4 10.75 0.0193 52.75 12.58 0.56 36.64 BST/PVDF-ABS-5 11.33 0.0248 46.69 13.10 0.51 28.29
下载: 导出CSV
-
[1] XIONG X, ZHANG Q, ZHANG Z, et al. Superior energy storage performance of PVDF-based composites induced by a novel nanotube structural BST@SiO2 filler[J]. Composites Part A: Applied Science and Manufacturing, 2021, 145: 106375. DOI: 10.1016/j.compositesa.2021.106375
[2] TANG Z, XIA J, YIN H, et al. High-temperature-resistant barium strontium titanate@Ag/poly(arylene ether nitrile) composites with enhanced dielectric performance and high mechanical strength[J]. Advanced Composites and Hybrid Materials, 2020, 11(1): 3919.
[3] SHAMAMI Z G, DORRAII M S S, HOSSEINI S F, et al. Targeted design of polyaniline-graphene oxide, barium-strontium titanate, hard-soft ferrite, and polyester multi-phase nanocomposite for highly efficient microwave absorption[J]. Ceramics International, 2021, 47(15): 21334-21342. DOI: 10.1016/j.ceramint.2021.04.141
[4] NIKFALAZAR M, SAZEGAR M, MEHMOOD A, et al. Two-dimensional beam-steering phased-array antenna with compact tunable phase shifter based on BST thick films[J]. IEEE Antennas and Wireless Propagation Letters, 2016, 16: 585-588.
[5] GODZISZEWSK K, GUO Y, YASHCHYSHYN Y, et al. BST/PVDF ferroelectric composites characteristics at microwave frequencies[C]//2020 23rd International Microwave and Radar Conference (MIKON). Warsaw: IEEE, 2020: 95-98.
[6] XIE Y, JIANG W, FU T, et al. Achieving high energy density and low loss in PVDF/BST nanodielectrics with enhanced structural homogeneity[J]. ACS Applied Materials and Interfaces, 2018, 10(34): 29038-29047. DOI: 10.1021/acsami.8b10354
[7] SHERGILL K, CHEN Y, BULL S. An investigation into the layer thickness effect on the mechanical properties of additively manufactured polymers: PLA and ABS[J]. The International Journal of Advanced Manufacturing Technology, 2023, 126(7-8): 3651-3665. DOI: 10.1007/s00170-023-11270-y
[8] REZAEIAN P, AYATOLLAHI M R, NABAVI-KIVI A, et al. Effect of printing speed on tensile and fracture behavior of ABS specimens produced by fused deposition modeling[J]. Engineering Fracture Mechanics, 2022, 266: 108393. DOI: 10.1016/j.engfracmech.2022.108393
[9] OLAM M. Determining of process parameters of the PLA/titanium dioxide/hydroxyapatite filament[J]. Advances in Materials and Processing Technologies, 2022, 8(4): 4776-4787. DOI: 10.1080/2374068X.2022.2080332
[10] GOULAS A, ZHANG S, CADMAN D A, et al. The impact of 3D printing process parameters on the dielectric properties of high permittivity composites[J]. Designs, 2019, 3(4): 50. DOI: 10.3390/designs3040050
[11] 杨露, 孟家光, 薛涛. 3D打印工艺参数对PLA试件拉伸强度的影响[J]. 塑料工业, 2021, 49(5): 73-77, 142. DOI: 10.3969/j.issn.1005-5770.2021.05.013 YANG Lu, MENG Jiaguang, XUE Tao, et al. The effect of 3D printing process parameters on the tensile strength of PLA specimens[J]. China Plastics Industry, 2021, 49(5): 73-77, 142(in Chinese). DOI: 10.3969/j.issn.1005-5770.2021.05.013
[12] 喻永巽, 张家峰, 陈建武, 等. 基于正交实验法TPU材料3D打印参数的优化[J]. 机电工程技术, 2023, 52(5): 128-130, 212. DOI: 10.3969/j.issn.1009-9492.2023.05.027 YU Yongxun, ZHANG Jiafeng, CHEN Jianwu, et al. Optimization of 3D printing parameters of TPU materials based on orthogonal experimental method[J]. Mechanical & Electrical Engineering Technology, 2023, 52(5): 128-130, 212(in Chinese). DOI: 10.3969/j.issn.1009-9492.2023.05.027
[13] 国家市场监督管理总局, 国家标准化管理委员会. 塑料拉伸性能的测定第2部分: 模塑和挤塑塑料的试验条件: GB/T 1040.2—2022[S]. 北京: 中国标准出版社, 2022. State Administration for Market Regulation, National Standardization Administration. Plastics—Determination of tensile properties—Part 2: Test conditions for moulding and extrusion plastics: GB/T 1040.2—2022[S]. Beijing: Standards Press of China, 2022(in Chinese).
[14] ZHANG Q, GAO F, ZHANG C, et al. Enhanced dielectric tunability of Ba0.6Sr0.4TiO3/poly(vinylidene fluoride) composites via interface modification by silane coupling agent[J]. Composites Science and Technology, 2016, 129: 93-100. DOI: 10.1016/j.compscitech.2016.04.016
[15] GO J, SCHIFFRES S N, STEVENS A G, et al. Rate limits of additive manufacturing by fused filament fabrication and guidelines for high-throughput system design[J]. Additive Manufacturing, 2017, 16: 1-11. DOI: 10.1016/j.addma.2017.03.007
[16] LIU S, GUO Y, HU G, et al. (Ba0.6Sr0.4)TiO3/PEEK composites modified by polyethersulfone with low dielectric constant and high dielectric tunability under DC bias[J]. Composites Science and Technology, 2023, 233: 109929. DOI: 10.1016/j.compscitech.2023.109929
[17] 王春雷, 李吉超, 赵明磊. 压电铁电物理[M]. 北京: 科学出版社, 2009: 150. WANG Chunlei, LI Jichao, ZHAO Minglei. Piezoelectric ferroelectric physics[M]. Beijing: Science Press, 2009: 150(in Chinese).
[18] BELLEHUMEUR C, LI L, SUN Q, et al. Modeling of bond formation between polymer filaments in the fused deposition modeling process[J]. Journal of Manufacturing Processes, 2004, 6(2): 170-178. DOI: 10.1016/S1526-6125(04)70071-7
[19] GURRALA P K, REGALLA S P. Part strength evolution with bonding between filaments in fused deposition modelling: This paper studies how coalescence of filaments contributes to the strength of final FDM part[J]. Virtual and Physical Prototyping, 2014, 9(3): 141-149. DOI: 10.1080/17452759.2014.913400
[20] YU Y, MCGAUGHEY A J H. Energy barriers for dipole moment flipping in PVDF-related ferroelectric polymers[J]. The Journal of Chemical Physics, 2016, 144(1): 014901. DOI: 10.1063/1.4939152
[21] LIU X, SHANG Y, ZHANG J, et al. Ionic liquid-assisted 3D printing of self-polarized β-PVDF for flexible piezoelectric energy harvesting[J]. ACS Applied Materials & Interfaces, 2021, 13(12): 14334-14341.
[22] GUO Y, LIU S, XU X, et al. Hygrothermal aging behavior of sandwich-structure Ba0.6Sr0.4TiO3/PVDF composites with high energy storage property and dielectric tunability[J]. Journal of Alloys and Compounds, 2023, 962: 171058. DOI: 10.1016/j.jallcom.2023.171058
[23] WHITE J S. The moments of Log-Weibull order statistics[J]. Technometrics, 1969, 11(2): 373-386. DOI: 10.1080/00401706.1969.10490691
[24] WANG L, GAO F, ZHANG C, et al. Fabrication, characterization, and dielectric properties of KH550 modified Ba0.6Sr0.4TiO3/poly(vinylidene fluoride) nanocomposites with high dielectric strength[J]. High Voltage, 2016, 1(4): 158-165. DOI: 10.1049/hve.2016.0065
[25] WANG L, GAO F, XU J, et al. Enhanced dielectric tunability and energy storage properties of plate-like Ba0.6Sr0.4TiO3/poly(vinylidene fluoride) composites through texture arrangement[J]. Composites Science and Technology, 2018, 158: 112-120. DOI: 10.1016/j.compscitech.2018.02.015
[26] DALY M, TARFAOUI M, CHIHI M, et al. FDM technology and the effect of printing parameters on the tensile strength of ABS parts[J]. The International Journal of Advanced Manufacturing Technology, 2023, 126(11): 5307-5323.
[27] BENAL M G M, GS P K, TAMBRALLIMATH V, et al. Influence of short glass fibre reinforcement on mechanical properties of 3D printed ABS-based polymer composites[J]. Polymers, 2022, 14(6): 1182. DOI: 10.3390/polym14061182
[28] TAMBRALLIMATH V, KESHAVAMURTHY R, BAVAN S D, et al. Mechanical properties of PC-ABS-based graphene-reinforced polymer nanocomposites fabricated by FDM process[J]. Polymers, 2021, 13(17): 2951. DOI: 10.3390/polym13172951
-
其他相关附件
-
目的
钛酸锶钡(BST)/聚偏氟乙烯(PVDF)基功能复合材料因其出色的介电可调性和机械加工特性而引起了学者的广泛关注。然而通过传统的流延成型工艺制备的BST/PVDF复合材料难以成型复杂形状，极大限制了其应用。为解决这一问题，本文采用熔融沉积增材制造工艺(FDM)制备BST/PVDF-丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)复合材料，通过正交实验设计探索制备工艺参数对复合材料体积变化率、密度、介电性能和力学性能的影响规律，优化工艺常数。
方法以20 vol% BST、64 vol% PVDF和16 vol% ABS为原料，首先使用KH550和30wt%HO对BST粉体进行表面处理从而改善陶瓷/聚合物的界面相容性。随后将BST粉体与PVDF、ABS通过球磨混合，得到BST/PVDF-ABS复合粉体。将复合粉体放入双螺杆挤出机中，调整挤出参数得到BST/PVDF-ABS复合线材。以复合线材为原料，按照正交实验设计表制备不同工艺参数(打印温度、平台温度、打印速度)的样品，通过正交实验极差分析和方差分析确定优选的工艺参数组合，对优选组别进行介电性能和力学性能测试，从而得到最佳工艺参数。
结果正交实验结果表明：①对体积变化率的极差分析得出打印参数对体积变化率的影响依次为：打印温度＞打印速度＞平台温度，最佳工艺参数为打印温度为240℃，平台温度为90℃，打印速度为50 mm/s，但方差分析中平台温度和打印速度的均方和都小于误差列，结果也无法证明某一打印参数对体积变化率影响具有显著性。②对相对密度的极差分析得出打印参数对相对密度的影响依次为打印温度＞打印速度＞平台温度，最佳工艺参数为打印温度为240℃，平台温度为80℃，打印速度为30 mm/s，方差分析结果表明打印温度对相对密度影响显著。根据两组正交实验分析结果得出最佳打印温度为240℃，通过对优选组别进行介电性能和力学性能测试确定最佳平台温度和打印速度，结果表明：①相同的打印温度下，打印速度的增加会降低实际打印挤出量，造成样品相对密度下降。②相同的打印温度下，更高的平台温度(100℃)和更低的打印速度(30 mm/s)相互配合，有利于聚合物熔融充分和层间愈合，从而提高材料的介电性能。③对力学性能而言，体积变化率同样十分重要，体积变化率对力学性能的影响主要体现在低的体积变化率往往意味着打印样品具有更规则的尺寸结构，可有效降低拉伸测试过程中因样品翘曲、变形引起的应力集中。
结论① 通过正交实验设计和极差分析，表明打印温度为240℃时，样品呈现出更高的尺寸稳定性和相对密度，FDM工艺参数的重要度依次为：打印温度＞打印速度＞平台温度。②优化出BST/PVDF-ABS复合材料的FDM最佳制备工艺参数：打印温度为240℃，平台温度为100℃，打印速度为30 mm/s。采用该工艺参数制备出的复合材料介电常数为11.20，介电损耗为0.0138，拉伸强度为35.03 MPa，有望用于航空航天结构-功能一体化可调谐部件。
-
钛酸锶钡(BST)/聚偏氟乙烯(PVDF)基功能复合材料因其出色的介电可调性和机械加工特性而引起了学者的广泛关注。然而通过传统工艺制备BST/PVDF复合材料难以成型复杂形状，极大限制了其应用。熔融沉积增材制造工艺(FDM)可以制造出复杂结构，但复合材料的结构与性能与FDM制造工艺参数密切相关。
本文以组成为20 vol% BST、64 vol% PVDF和16 vol% 丙烯腈-丁二烯-苯乙烯三元共聚物(ABS)的复合线材为原料，采用FDM增材制造工艺制备BST/PVDF-ABS复合材料，通过设计正交实验探究打印参数(打印温度、平台温度、打印速度)对材料体积变化率、介电性能、力学性能的影响，阐明了打印参数对材料性能的影响机理，实验结果表明打印温度高于240℃后，尺寸稳定性变差，相对密度减小，工艺参数的重要度依次：打印温度＞平台温度＞打印速度。当打印温度为240℃、平台温度为100℃、打印速度为30 mm/s时，BST/PVDF-ABS复合材料具有最佳介电性能和力学性能，其介电常数为11.20，介电损耗为0.0138，介电可调性为14.45%，抗拉强度为35.03 MPa，有望用于航空航天结构-功能一体化可调谐部件。
BST/PVDF-ABS的介电可调性(a)和力学性能(b)
Dielectric tunability (a) and mechanical properties (b) of BST/PVDF-ABS
