Prediction of in-plane mechanical properties of auxetic honeycombs based onmachine learning
-
摘要: 负泊松比蜂窝结构具有优良的力学性能，本文开发并对比了两种多输入多输出的人工神经网络模型(ANN)，用于预测不同几何参数下负泊松比蜂窝结构的能量吸收特性。采用蜂窝胞元的胞角θ、直壁长度与胞元高度之比L/H和厚度t作为ANN的输入，输出是蜂窝结构的初始峰值力、平台力和蜂窝结构的总能量吸收。验证集的误差全部在8%内，且验证集和测试集的平均相关系数R2都大于98.2%，说明神经网络可以获得良好的预测效果，这表明ANN有能力学习和捕捉将蜂窝的拓扑结构及其力学性能联系起来的潜在物理机制。开发的两种神经网络中，与ANN1相比，ANN2的网络参数更多，网络结构更复杂，有更好地预测精度和训练速度。通过对给定几何参数的蜂窝结构的力学性能进行快速预测得到了吸能高的蜂窝结构。建立了反向设计网络对蜂窝结构进行反向设计，发现网络对蜂窝结构的胞角θ和壁厚t预测效果良好，对L/H的预测效果相对较差，由于L/H对初始峰值力、平台力和总能量吸收影响很小。此外进行了蜂窝几何参数的敏感度分析，结果表明蜂窝结构的几何参数对初始峰值力、平台力和总能量吸收的敏感度趋势一致，蜂窝胞元厚度t的敏感度最高，L/H对能量的敏感度最低。对于敏感度高的参数反向设计网络预测效果好，反之敏感度低的参数预测效果相对较差。总之，ANN为蜂窝结构吸能性能的研究提供了一种快速准确的方法，有望加快蜂窝结构的优化和设计进程。Abstract: It is well known that honeycombs with negative Poisson's ratio have excellent mechanical properties. In this paper, two kinds of multi-input and multi-output artificial neural network models (ANN) were developed and compared to predict the energy absorption characteristics of honeycombs with negative Poisson's ratio under different geometric parameters. The cell angle θ, the ratio of straight wall length to cell height L/H and the thickness t of honeycomb cells are used as the inputs of ANN, and the outputs are the initial peak force, platform force and total energy absorption of honeycombs. The error in the verification set is all within 8%, and the average correlation coefficient R2 of the verification set and the test set is greater than 98.2%, which shows that the neural network can obtain good prediction effect and it has the ability to learn and capture the potential physical mechanism that relates the topology structure and mechanical properties of the honeycombs. Compared with ANN1, ANN2 has more network parameters, more complex network structure and better prediction accuracy and training speed. By quickly predicting the mechanical properties of the honeycomb with given geometric parameters, an optimized honeycomb was obtained. A reversed design network was established to reverse design the honeycomb, and it is found that the network has a good prediction effect on the cell angle θ and wall thickness t of the honeycomb, but the prediction effect of L/H is relatively weak, because the parameter L/H has little effect on the initial peak force, platform force and total energy absorption. In addition, the sensitivity analysis of input parameters was carried out. The results show that the sensitivity trend of geometric parameters of the honeycombs to initial peak force, platform force and total energy absorption is the same, the sensitivity of honeycomb cell thickness t is the highest, and the ratio of straight wall length to cell height L/H is the lowest. The reverse design network has good prediction performance for parameters with high sensitivity, while the prediction performance for parameters with low sensitivity is relatively poor. In a word, ANN provides a fast and accurate method for the study of energy absorption performance of honeycombs, which is expected to accelerate the optimization and design process of honeycomb structures.
-
纺织复合材料相比传统金属材料拥有较高的比强度与比模量，且抗冲击性优异，有着较强的可设计性，被广泛应用于航空航天领域[1]。2.5D机织复合材料是纺织复合材料的一种[2]，其经纱与纬纱之间形成联锁，在厚度方向上以一定角度进行交织，使其相比二维纺织复合材料具有更好的整体性和层间抗剪切性能。而相比三维正交复合材料，2.5D复合材料具有更低廉的制造成本和更短的生产周期，并且更易于制备回转构件，例如头锥、壳体等复杂构件，具有非常广泛的应用前景，得到了国内外学者的密切关注与研究。
针对2.5D机织复合材料的工程应用和结构设计，需对其真实力学性能和破坏机制有明确的认识。力学试验是获取材料力学性能最直接有效的方法之一。Jian等[3]通过试验研究了2.5D机织复合材料在不同温度下的力学响应、损伤演化和失效行为特征，发现随着温度的升高，材料的弹性模量和强度均呈下降趋势，但纤维束的强度对温度和加载方向均不敏感。Teng等[4]采用数字图像相关法开展了2.5D机织复合材料的面内拉伸试验研究，有效表征了应变的周期性分布特征，发现平均应变的偏差随计算面积的增加而减小，提出计算区域的大小应大于单位区域大小的两倍，且当面积大小是材料单胞大小的整数倍时，可以获得更准确的结果。Yuan等[5]制备了浅交弯联、浅交直联、深交联三种2.5D机织复合材料试样，并分别进行了低速冲击试验，试验结果对比显示三者中浅交弯联结构抗冲击性最佳。Younes等[6]基于三维Tsai-Wu强度准则，针对2.5D机织复合材料代表性体积单元的损伤容限和弹性模量进行了优化设计，并根据试验结果进行了验证。
解析模型是一种可以快速预测纺织复合材料力学性能的方法，其优点在于计算效率高及弹性性能预测基本准确，且相比于试验成本极低。杨振宇等[7]采用刚度平均法和有限元法分别预测了2.5D编织结构的等效力学性能，结果显示理论解与有限元解一致性较高。Hallal等[8]提出了一种2.5D机织复合材料的改进型解析模型—“三阶段均一化(3SHM)”，并通过与有限元结果的对比证明了模型的有效性与泛用性。Byun等[9]通过确定结构的结构参数与几何参数建立了一种2.5D复合材料理论模型，使用均一化方法和张量变换来预测弹性常数与纤维体积分数，并分析了各种参数对其有效弹性性能的影响。Chen等[10]则提出了一种根据2.5D机织复合材料的微观几何构型参数和结构特性来表达弹性常数的半解析方法，并分析了几何变量对2.5D机织复合材料力学性能的影响。
作为一种三维纺织结构，2.5D机织复合材料的损伤模式相比二维复合材料更加复杂多样；单纯通过力学试验及断面显微观测等方式难以观察到材料内部的损伤，而通过CT扫描等方式则无法对渐进损伤过程进行实时观测。另一方面，由于其几何构型的复杂性，2.5D复合材料的解析模型的建模极为复杂，且在强度预测和失效行为分析方面仍具有较大的局限性。因此，对2.5D机织复合材料的渐进损伤机制的研究，需借助计算机数值模拟方法进行辅助分析。
有限元模拟是一种可获取材料内部应力和损伤分布特征的较有效的数值模拟方法，近年来被广泛应用于各种复合材料的等效力学性能预测和渐进损伤行为分析。Dong等[11]建立了一种可以反映真实纤维束轮廓及走势的2.5D机织复合材料的有限元模型，并对模型进行了验证，发现模拟与试验结果相一致。Liu等[12]提出了一种可模拟渐进失效行为的多尺度非均匀有限元建模方法，分析了2.5D机织复合材料在单轴拉伸下的力学行为，成功地预测了该材料的弹性性能、断裂强度和渐进损伤过程。Zhang等[13]通过CT扫描获取2.5D机织复合材料的几何参数，进而建立了一种细观体素网格有限元模型，准确预测了材料的弹性模量、破坏强度及失效模式。Lu等[14]建立了考虑纤维损伤、基体开裂和界面损伤的2.5D角互锁编织复合材料的细观单胞模型，准确地预测了其拉伸应力-应变响应及损伤演化规律，并发现界面损伤对拉伸强度影响很大。
关于2.5D机织复合材料损伤失效行为的已有研究，大多以拉伸为主，相比之下对其压缩力学性能及失效模式的研究还较匮乏。卢子兴等[15]开展了2.5D机织复合材料的准静态压缩试验，并建立了单层有限元模型模拟了材料的压缩失效过程，但其并未分析简化模型与真实试样的尺寸及结构差异对模拟结果造成的影响。因此本文针对2.5D机织复合材料的压缩力学性能开展了试验测试，并建立了其细观尺度完整单胞的有限元模型，结合复合材料三维失效准则和损伤演化模型，采用ABAQUS/EXPLICIT求解器及VUMAT自定义子程序，模拟了2.5D机织复合材料在经向和纬向压缩载荷下的力学响应，并对材料的压缩损伤失效机制进行了系统的总结分析。
1. 试 验
2.5D机织复合材料使用增强纤维型号为Toray T800的碳纤维，基体材料为Cytec CYCOM® PR520，其力学性能参数分别来自Xing等[16]和Jia等[17]的报道。复合材料试样及结构示意图如图1所示，其最小体积代表性单胞(RVE)结构的尺寸为13.68 mm×9.74 mm×8.54 mm，并以此尺寸切割制备压缩试样。准静态压缩试验按照标准GB/T 1448—2005[18]，分别对材料单胞试样的经向和纬向进行压缩试验；压缩试验采用DNS100电子万能试验机(长春试验机研究所)，经向和纬向加载速度分别为0.82 mm/min和0.58 mm/min，以此来保证0.001/s的准静态加载应变率。两种工况各重复三次，试验得到的应力-应变曲线重复性较好。因此，本文选取了其中一条代表性曲线进行后续失效行为分析和模型验证。加载过程中，使用配备有远心镜头的V711高速摄像机(美国，Vision Research Inc)进行同步拍摄，并通过DIC技术计算得到试样的真实应变，试验装置系统见图2。
![]()
图 1 2.5D机织复合材料试样及结构示意图Figure 1. Sample and structure diagram of 2.5D woven compositesRVE—Representative volume element2. 2.5D机织复合材料细观有限元模型
细观有限元模型通过在几何上区分复合材料纤维束和纯基体区，可以很好地反映复合材料织物的真实纺织构型；通过分别对纤维束和基体赋予不同的材料属性与失效模型，细观有限元模型非常适用于分析纺织复合材料内部的应力分布和损伤演化规律。本文建立的2.5D机织复合材料细观有限元模型是基于复合材料单胞的真实几何构型之上建立的，且为全六面体网格，不易出现应力集中与单元畸变，计算效率高；使用区分损伤形式的三维失效准则即渐进损伤模型，可以较大程度模拟材料的真实局部变形、应力-应变分布及各种损伤的起始与扩展。
2.1 2.5D机织复合材料单胞几何模型的建立
2.5D角联锁结构是2.5D机织复合材料中最具代表性的结构之一，主要包含浅交直联、浅交弯联和深交联几种结构形式。本文研究的材料属于经向增强浅交直联形式，共有6层经纱层和7层纬纱层。在此结构中，接结经纱层间形成周期性联锁交织，纬纱近似呈现直线状，与经纱共同作用，提高结构厚度方向的力学性能；填充经纱则有效提高了材料整体的纤维体积分数，使纤维的性能得以充分利用。
本文通过四个步骤建立材料单胞的细观几何模型：(1) 纤维束几何尺寸测量；(2) 纤维束截面选型；(3) 理想单胞几何模型构建；(4) 单胞几何模型修正。
本文采用计算机图像测定法[19]计算复合材料纤维束的几何尺寸参数：通过体视显微镜分别拍摄试样垂直于经纱和纬纱的两个截面，作为含有经纱和纬纱横截面的一组切片。通过在图像处理软件Photoshop 2018中设置适当的灰度区间，将不同材料区域大致区分开，再通过人工调整完善灰度分区，如图3所示，最后利用下式计算单根纤维束横截面积S：
S=L1L2×M1n×M2 (1) 其中：L1和L2分别是切面的真实长度和宽度；M1为纤维束横截面区域像素点个数；M2为切片像素点总数；n为切片所包含具有完整横截面纤维束的数目。
模型中经纱和纬纱的纤维束截面形状采用椭圆截面，其中接结经纱与填充经纱尺寸及纤维体积分数相同。椭圆长短轴的真实长度a、b测量方法与纤维束截面测量方法类似，计算式如下：
a=xL1N1 (2) b=yL2N1 (3) 其中： x、y分别是其长短轴的像素长度；N1是切面长边的像素长度。对多个纤维束椭圆截面进行计算，最终取平均值作为模型的输入几何参数。
![]()
图 3 计算机图像测定法处理2.5D机织复合材料试样横截面Figure 3. Computer image measuring method for processing sample section of 2.5D woven composites纤维束模型横截面的几何参数见表1，在此基础上，结合编织结构的纱线走势，利用三维织物建模软件(Texgen)，可建立2.5D机织复合材料单胞模型，如图4(a)所示。可以观察到，此时的几何模型尺寸与真实试样有一定的偏差，且相邻纤维束之间存在一定程度的侵入。这是由于2.5D机织复合材料的制造工艺特点，成型后织物的实际结构与理论结构会有一定的差异，主要表现在纬纱和填充经纱不再为直线形状，接结经纱的波动角会有所改变。因此，需对理想几何模型进行一些修正调整。通过在Texgen中对经纱和纬纱中节点的面外方向坐标进行修改，使单胞模型的厚度及纤维波动角与真实试样一致，最终得到的几何模型如图4(b)所示。
表 1 纤维束模型截面几何参数Table 1. Section geometric parameters of fiber tow modelWidth/mm Height/mm Section power Warp yarn 1.21 0.47 1 Weft yarn 3.15 0.67 0.8 需要说明的是，由于真实试样中纤维束之间的相互挤压导致了部分纤维束截面的非对称变形和扭转，而本文建立的几何模型无法精确反映这些几何特征。本文的几何模型修正，仍是基于理想模型的近似几何修正，并结合纤维束体积分数的调整，实现纤维总体积分数与真实试样相一致的目的。
2.2 网格划分及加载条件
基于单胞的细观几何模型，通过Texgen软件内置功能可生成三维体素有限元网格，见图5。Zhang等[13]在其关于2.5D复合材料拉伸的论文中研究了大、中、小三种尺寸的体素网格对2.5D复合材料力学性能的影响，结果表明，模拟值随网格尺寸降低而逐渐收敛，且中、小网格模拟值与试验相当接近，并基于此结论在研究2.5D复合材料压缩性能时直接使用了中等网格，得到了较好的结果。本文模型的网格相对尺寸正是基于中网格尺寸所选取的，因此认为计算结果收敛。单胞模型单元总数量为80×64×98，所有单元类型均为八节点实体缩减积分单元(C3D8R)。由于压缩试验试样为单个单胞，因此有限元模型无需使用周期性边界条件，通过建立两个刚性平台模型，定义平台和试样的接触，设置相应的加载速度模拟试验平台的匀速压缩加载。
![]()
图 5 2.5D机织复合材料最小体积代表性单胞(RVE)有限元模型网格划分Figure 5. Meshing of 2.5D woven composite representative volume element (RVE) mesoscopic finite element model3. 材料本构模型
3.1 基体本构
基体材料PR520是一种高韧性的环氧树脂，其压缩力学响应可以用弹塑性本构来简化表征，并添加了基于位移的失效准则；基于Goldberg等[20]的试验数据，对其弹性和塑性响应进行了定义，对其在压缩、剪切、拉伸三种不同应力三轴度下的断裂应变分别设定为0.07、0.1、0.05。
3.2 纤维束本构
3.2.1 纤维束刚度与强度
2.5D机织复合材料的纤维束由碳纤维丝束和环氧树脂组成，在不考虑纤维束波动的前提下，可将其视为横观各向同性材料。纤维束轴向为1方向，垂直于纤维轴向为2和3方向，其刚度和强度参数可以用Huang[21]的桥联模型计算得到。其中，单向复合材料强度预测公式如下[22]：
轴向拉伸强度：
F1t=(VfEf11+VmEm)Ef11σft (4) 轴向压缩强度：
F1c=(VfEf11+VmEm)Ef11σfc (5) 横向拉伸强度：
F2t=(Vf+0.4Vm)Ef22+0.6VmEm(0.4Ef22+0.6Em)Kt22σmt (6) 横向压缩强度：
F2c=(Vf+0.4Vm)Ef22+0.6VmEm(0.4Ef22+0.6Em)Kc22σmc (7) 面内剪切强度：
Fls=(Vf+αVm)Gf12+(1−α)VmGmαGf12+(1−α)Gmσms (8) 式中：Vf与Vm为纤维和基体体积分数；
Ef11 、Ef22 、Gf12 为纤维丝的纵向、横向和剪切模量；Em 为基体的弹性模量；σft 、σfc 、σmt 、σmc 、σms 分别为纤维丝的拉伸、压缩强度、基体的拉伸、压缩、剪切强度；Kt22 和Kc22 分别为基体的横向拉伸应力集中系数和横向压缩应力集中系数，α为桥联参数，一般可在0.4到0.5之间取值，本文取0.45。表2为T800/PR520复合材料经纱和纬纱的刚度和强度性能参数。表 2 T800碳纤维/PR520环氧树脂纤维束的刚度与强度性能参数Table 2. Stiffness and strength properties of T800 carbon fiber/PR520 epoxy resin fiber towsWarp yarn Weft yarn Fiber volume fraction Vf /% 81 64 Elastic modulus E11/GPa 238.96 169.26 Elastic modulus E22(E33)/GPa 14.59 9.30 Shear modulus G12(G13)/GPa 7.63 3.62 Shear modulus G23/GPa 4.97 2.93 Tensile strength F1t/MPa 4 462 3160 Compression strength F1c/MPa 1 747 1 237 Tensile strength F2t/MPa 59 58 Compression strength F2c/MPa 119 130 Shear strength Fls/MPa 107 93 3.2.2 纤维束损伤模型
本文采用的纤维束失效准则基于Hashin[23]和Hou等[24]提出的失效判据改进得到：
纤维拉伸失效
(σ11>0) ：eft=(σ11F1t)2+a(σ12+σ13Fls)2⩾ (9) 纤维压缩失效
\left( {{\sigma _{{\rm{11}}}} < 0} \right) ：{e_{{\rm{fc}}}} = {\left( {\frac{{{\sigma _{{\rm{11}}}}}}{{{F_{{\rm{1c}}}}}}} \right)^2} \geqslant 1 (10) 基体拉伸失效
\left( {{\sigma _{{\rm{22}}}} > 0} \right) ：{e_{{\rm{mt}}}} = {\left( {\frac{{{\sigma _{{\rm{22}}}}}}{{{F_{{\rm{2t}}}}}}} \right)^2} + {\left( {\frac{{{\sigma _{{\rm{12}}}}}}{{{F_{{\rm{ls}}}}}}} \right)^2} + {\left( {\frac{{{\sigma _{{\rm{23}}}}}}{{{F_{{\rm{ts}}}}}}} \right)^2} \geqslant 1 (11) 基体压缩失效
\left( {{\sigma _{{\rm{22}}}} < 0} \right) ：{e_{{\rm{mc}}}} = \frac{1}{4}{\left( {\frac{{{\sigma _{{\rm{22}}}}}}{{{F_{{\rm{ls}}}}}}} \right)^2} + \frac{{F_{{\rm{2c}}}^{\rm{2}}{\rm{ }}{\sigma _{{\rm{22}}}}}}{{4{F_{{\rm{ls}}}}^2{F_{{\rm{2c}}}}}} - {\left( {\frac{{{\sigma _{{\rm{22}}}}}}{{{F_{{\rm{2c}}}}}}} \right)^2} + {\left( {\frac{{{\sigma _{{\rm{12}}}}}}{{{F_{{\rm{ts}}}}}}} \right)^2} \geqslant 1 (12) 式中，eft、efc、emt、emc为表征材料失效的变量，当其小于1时代表材料未失效，大于等于1时则表示材料失效。在材料发生失效前，材料表现为线弹性行为。式(9)中系数a为剪切应力对纤维拉伸失效的影响因子。
一旦某种损伤满足其失效判据，继续加载则会造成材料刚度下降，Zhao等[25]和刘鹏等[26]在文章里对其进行了详细的解释。在该模型的损伤演化表达式中，通过引入特征元素长度(实体单元体积的立方根)，可计算单元的断裂能GI：
{G_{\rm{I}}} = \frac{1}{2} \sigma _{{\rm{eq}}}^{\rm{f}}\varepsilon _{{\rm{eq}}}^{\rm{f}}{l_{\rm{c}}} (13) 其中：
\sigma _{{\rm{eq}}}^{\rm{f}} 和\varepsilon _{{\rm{eq}}}^{\rm{f}} 分别为等效破坏强度和等效破坏应变；lc是单元特征长度。基于断裂能和失效时的等效应力可得到相应的等效失效位移，而单元的损伤变量的演化则可基于等效位移的线性关系得到：{d_i} = \frac{{\delta _{{{i}},{\rm{eq}}}^{\rm{f}}\left( {{\delta _{i,{\rm{eq}}}} - \delta _{i,{\rm{eq}}}^0} \right)}}{{{\delta _{i,{\rm{eq}}}}\left( {\delta _{i,{\rm{eq}}}^{\rm{f}} - \delta _{i,{\rm{eq}}}^0} \right)}} (14) 其中：i=ft、fc、mt、mc；
\delta _{i,{\rm{eq}}}^{\rm{f}} 表示相应失效模式下的等效失效位移；\delta _{i,{\rm{eq}}}^{\rm{0}} 表示相应失效模式的等效损伤起始位移；\delta _{i,{\rm{eq}}}^{} 则表示相应失效模式的实时等效位移。损伤起始后，复合材料性能的渐进退化可通过含损伤变量的二阶对称张量矩阵进行描述，其中di=0表示材料完好，di=1意味材料已完全失效，详细的参数退化方法参见文献[26]。
以上包含纤维束失效判据和损伤演化的三维渐进损伤模型可以通过ABAQUS用户子程序VUMAT实现，并结合ABAQUS/EXPLICIT进行求解。
4. 结果分析与讨论
采用所建立的2.5D机织复合材料细观有限元模型，开展了其准静态压缩仿真分析，结合试验结果，对材料内部的渐进损伤行为与失效机制进行了分析与讨论。
4.1 2.5D机织复合材料压缩试验结果
图6为2.5D机织复合材料单胞试样经向和纬向的压缩破坏形貌。由图6(a)可以看出，经向压缩的主要破坏模式包括经纱的横向开裂、纤维束和界面的分层破坏、纬纱边缘部分的压溃损伤及基体开裂，其中经纱的开裂一般随机发生在经纱波动角最大的位置附近，而分层破坏在经纱和纬纱的交织区域最明显。由图6(b)可以看出，纬向压缩的主要破坏模式为纬纱的压溃、纬纱纤维束的断裂及基体开裂；裂纹首先出现在个别纬纱中，随后扩展到纯基体区域，并继续发展至相邻的纬纱中，最终形成宏观剪切裂纹。值得关注的是，经纱损伤只出现在部分经纱中，而剩余经纱则保持了较高的完整性。
![]()
图 6 2.5D机织复合材料RVE试样准静态压缩破坏形貌Figure 6. Quasi-static compression failure morphology of 2.5D woven composite RVE specimen4.2 2.5D机织复合材料应力-应变曲线
图7(a)和图7(b)分别为有限元模拟的2.5D机织复合材料单胞试样经向和纬向压缩应力-应变曲线与试验结果的对比。其中应力是通过加载面的总支反力除以试样加载端面积得到，应变为加载方向的位移除以试样初始长度。通过计算在0.1%~0.2%应变范围内应力-应变曲线的斜率，可以得到材料的弹性模量。破坏应力与破坏应变分别为曲线峰值点对应的应力与应变值。在线弹性阶段，并未观察到明显损伤，仿真曲线与试验曲线吻合较好。表3为弹性模量、破坏应力和破坏应变的试验与模拟值对比。
![]()
图 7 2.5D机织复合材料在准静态压缩下有限元模拟与试验应力-应变曲线对比Figure 7. Comparison of quasi-static compression stress-strain curves between finite element modeling and experiment of 2.5D woven composites表 3 T800/PR520 2.5D机织复合材料弹性模量、破坏应力、破坏应变的仿真预测和试验测试结果对比Table 3. Comparison of numerical predicted and experimental measured elastic modulus, failure stress and failure strain of T800/PR520 2.5D woven compositeWarp direction Weft direction Elastic modulus/GPa Strength/MPa Failure strain/% Elastic modulus/GPa Strength/MPa Failure strain/% Simulation 59.3 300.0 0.50 53.1 268.8 0.52 Experiment 56.5 308.6 0.51 48.6 211.5 0.49 Error/% 4.7 2.8 2.0 8.5 21.3 5.7 结合图7和表3可见，经向压缩模拟和仿真结果吻合度很好，对弹性模量、破坏应力、破坏应变的预测误差均在5%以内；纬向压缩仿真结果误差相对较大，其中弹性模量和破坏应变的误差较低，分别为8.5%和5.7%，但是破坏强度的误差较大，超过了20%。由图7(b)可见，试验曲线在高应变区间 (0.3%~0.5%)有明显的非线性行为，而仿真曲线未能有效地模拟该非线性响应。这种非线性行为主要是由于制造加工所产生的纤维束扭转，进而可能导致纤维束的提前屈曲失效。然而，由于本文细观模型存在一定局限性，未能重构纤维束的局部扭结行为，难以精确反映其所产生的非线性应力-应变响应，造成了模拟与试验曲线的差异。总体来说，本文建立的细观单胞有限元模型具有较高的准确性，可以用于2.5D机织复合材料的失效模式和渐进损伤行为分析。
4.3 2.5D机织复合材料渐进损伤分析
作为一种纤维增强复合材料，2.5D机织复合材料中纤维束的损伤状态直接影响着复合材料的实时力学响应和最终失效。基于验证后的细观有限元模型，可对不同加载状态下纤维束的损伤模式、损伤起始和失效过程进行系统的分析。
4.3.1 经向压缩
图8为2.5D机织复合材料在0.41%和0.5%经向压缩应变下，纤维束和基体的损伤云图。其中，数值0代表没有损伤，数值1代表完全损伤。图9为复合材料出现损伤前(压缩应变= 0.39%)的应力分布云图。由图8和图9可见，填充经纱承受了较高的轴向压缩载荷，并于0.41%应变时最先出现轴向压缩损伤。这主要有两方面的原因：从几何构型和力的传递来看，接结经纱穿插于不同的纬纱层之间，具有较大的纤维束波动角，在上升和下降波动处会产生方向相反的弯矩，使经纱波动角最小的位置外侧产生明显的轴向拉伸应力，内侧产生轴向压缩应力；同时，由于经纱轴向模量远大于横向模量，因而波动较小的填充经纱在经向的模量大于接结经纱，因此轴向填充经纱起主要承力作用。
![]()
图 8 2.5D机织复合材料经向压缩渐进损伤过程Figure 8. Progressive damage process of 2.5D woven composite under warp direction compression![]()
图 9 2.5D机织复合材料在经向压缩载荷下纤维束的应力分布云图(ε=0.39%)Figure 9. Stress distribution contours of fiber bundles for 2.5D woven composite under warp compression (ε=0.39%)此外，材料经向压缩会引起一定程度的纬向变形，该变形会导致经纱和基体及相邻经纱之间的挤压，从而产生横向压缩应力。随着该应力的增加，最终导致在接结经纱波动角最大位置附近出现横向压缩损伤，卢子兴等[15]在其研究中也对这一现象有所描述。在图6(a)中可以很明显地观察到，多根接结经纱断裂的位置几乎都位于波动角最大处，虽然由于试样的微观缺陷与工艺误差，断面分布具有随机性，在厚度方向并不是完全一致，但这仍然很好地证明了模拟结果的有效性。另一方面，接结经纱受到了与之相邻的纬纱的横向挤压，其反作用力在纬纱表面引起较高的横向压缩应力，从而使纬纱在受挤压位置发生局部横向压缩损伤。
随着压缩载荷的提高，当应变达到0.51%时，纤维束的损伤程度有显著上升。填充经纱中的局部轴向压缩损伤基本扩展至整个纤维束横截面，直接导致了填充经纱的断裂及应力-应变曲线的卸载；接结经纱上的横向压缩损伤也有所提高，但并没有达到完全失效的程度，因此个别接结经纱可能出现断裂，但大部分仍然可以继续承载，这也是经向压缩应力-应变曲线从峰值载荷下降后仍可以保持一定载荷的原因。在达到破坏应变时，纬纱中的横向压缩损伤由表面局部向纤维束内部扩展，具体表现为纬纱发生面外翘曲及横向压溃损伤。总体来说，2.5D机织复合材料在经向准静态压缩下的渐进损伤过程较复杂，其失效是由填充经纱的轴向压缩失效、接结经纱的横向压缩失效及纬纱的横向压溃共同作用而导致的。
4.3.2 纬向压缩
图10为2.5D机织复合材料在纬向压缩载荷下纤维束和基体的渐进损伤过程。图11为纤维束在纬向压缩应变0.35%时的应力分布云图。可见，在纬向压缩条件下，与压头接触的外侧经纱表现出较高的横向压缩应力，而接结经纱中的轴向应力集中在其最大波动角附近；纬纱承受了最大比例的压缩载荷，该载荷导致的轴向压缩应力主要分布于纬纱纤维最小波动角处的受压一侧。在全局应变达到0.38%时，导致沿纬纱分布的横向压缩损伤，此时纤维束和基体几乎没有其他损伤，材料整体压缩刚度基本保持不变。
![]()
图 10 2.5D机织复合材料纬向压缩渐进损伤过程Figure 10. Progressive damage process of 2.5D woven composite under weft direction compression![]()
图 11 2.5D机织复合材料纬向压缩下的纤维束应力分布云图(ε=0.35%)Figure 11. Yarns stress distribution contours of 2.5D woven composite under weft compression (ε=0.35%)随着压缩载荷的持续增加，在应变达到0.52%时，外侧经纱的损伤逐步扩展至整根经纱，内部经纱之间由于相互挤压而发生了明显的横向压缩损伤。另一方面，纬纱承受了大部分的压缩载荷，在其纤维束波动角最大的位置分解为轴向和横向的应力分量，并以轴向压缩损伤和横向压缩损伤的混合形式表现出来，导致了纬纱的断裂和压缩应力-应变曲线的卸载。此外，纬纱的损伤随着纤维束裂纹也扩展至基体中，并贯穿相邻的纬纱，形成明显的裂纹带，这一现象与试验的断裂模式图(图6(b))基本吻合。总体来说，2.5D机织复合材料在纬向准静态压缩下的失效是由纬纱的轴向压缩失效和横向压缩失效主导，并伴随着经纱的横向压缩损伤与基体失效。
5. 结 论
针对2.5D机织复合材料单胞试样分别开展了沿经向和纬向的准静态压缩试验，获得了相应的压缩应力-应变响应与材料破坏模式。另一方面，建立了带有三维失效准则和损伤演化模型的细观单胞有限元模型，并针对2.5D机织复合材料的压缩响应进行了数值模拟，基于模拟结果讨论了其损伤分布与失效机制。得到的主要结论如下。
(1) 所建立的细观有限元模型能够准确预测2.5D机织复合材料单胞在压缩载荷下的应力-应变曲线，证明了有限元模型的有效性。
(2) 经向压缩载荷下，2.5D机织复合材料的失效主要是由填充经纱的轴向压缩失效、接结经纱的横向开裂、纤维束间的界面分层破坏及纬纱的横向压溃共同作用而导致的。
(3) 纬向压缩载荷下，2.5D机织复合材料的失效主要是由纬纱的压溃和纬纱纤维束的断裂主导，并伴随有经纱的横向压缩失效与基体开裂的发生。
-
![]()
图 1 内凹六边形蜂窝胞元的设计参数
Figure 1. Design parameters of concave hexagonal cellular cells
L—Length of the straight wall; H—Height of the unit cell; t—Thickness of the unit cell; θ—Cell angle
![]()
图 5 神经网络的训练过程
Figure 5. Neural network training process
m—Number of samples; w{t+1}—Updated weight vectors; t+1—Updated time step; w{t}—Weight vector before updating; t—Time step before updating; α—Learning rate; J(w)—Loss function; w—Weight vector; Wij—Weights between the ith neuron that connects the input layer and the jth neuron of the next layer; yi—Predicted values; {\hat y_i} —Experimental values; ▽—Gradient values
![]()

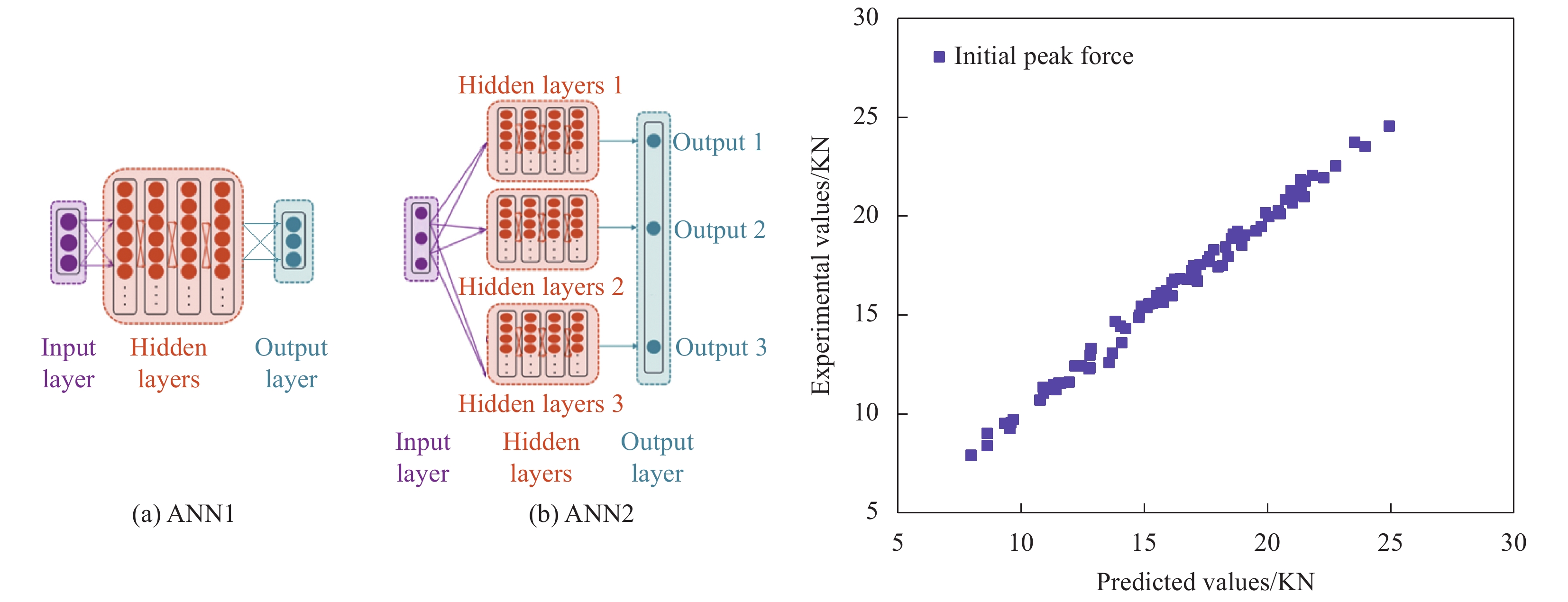

图 7 两种多输入多输出网络的结构
Figure 7. Structure of two multiple-input multiple-output networks
ANN—Artificial neural network models
![]()
图 10 测试集的预测值与真实值的对比
Figure 10. Comparison of predicted and true values of the test set
![]()
图 11 优化后的蜂窝结构及能量曲线
Figure 11. Optimized honeycomb structure and energy curves
EA—Energy absorption
表 1 蜂窝结构参数及其取值范围
Table 1 Honeycomb structural parameters and their value ranges
Structural parameter Value range \theta /(°) 50-72 L/H 2\sqrt 3 /3 - \sqrt 3 t/mm 1-2
下载: 导出CSV
表 2 两种网络的预测效果对比
Table 2 Comparison of the prediction effects of the two networks
R2 (ANN1) R2 (ANN2) Initial peak force 0.99266 0.99278 Platform force 0.98225 0.99882 Total energy 0.99840 0.99854 Note: R2—Average correlation coefficient.
下载: 导出CSV
表 3 反向设计网络的验证
Table 3 Verification of the reverse designed network
1 Initial peak force/N Platform force/N Total energy/mJ Design parameter Value Target value 24000 7000 350000 θ/(°) 1.20
Finite element value 24831 7278 365974
L/H 1.25 Error 3.46% 3.97% 4.56% t/mm 2.05 2 Initial peak force/N Platform force/N Total energy/mJ Design parameter Value Target value 19000 4000 220000 θ/(°) 1.05
Finite element value 18959 3966 216625 L/H 1.54 Error 0.216% 0.85% 1.53% t/mm 1.76 3 Initial peak force/N Platform force/N Total energy/mJ Design parameter Value Target value 15000 2600 150000 θ/(°) 1.02
Finite element value 14415 2585 151943 L/H 1.42 Error 3.9% 0.58% 1.3% t/mm 1.48
下载: 导出CSV
-
[1] 于靖军, 谢岩, 裴旭. 负泊松比超材料研究进展[J]. 机械工程学报, 2018, 54(13): 1-14. DOI: 10.3901/JME.2018.13.001 YU Jingjun, XIE Yan, PEI Xu. State-of-art metamaterials with negative Poisson's ratio[J]. Journal of Mechanical Engineering, 2018, 54(13): 1-14(in Chinese). DOI: 10.3901/JME.2018.13.001
[2] JIANG Y L, SHI K, ZHOU L N, et al. 3D-printed auxetic-structured intervertebral disc implant for potential treatment of lumbar herniated disc[J]. Bioactive Materials, 2023, 20: 528-538.
[3] ZHONG R, REN X, ZHANG X Y, et al. Mechanical properties of concrete composites with auxetic single and layered honeycomb structures[J]. Construction and Building Materials, 2022, 322: 126453.
[4] KRISHNAN B R, BISWAS A N, KUMAR K V A, et al. Auxetic structure metamaterial for crash safety of sports helmet[J]. Materials Today: Proceedings, 2022, 56: 1043-1049. DOI: 10.1016/j.matpr.2021.09.110
[5] BOHARA R P, LINFORTH S, NGUYEN T, et al. Dual-mechanism auxetic-core protective sandwich structure under blast loading[J]. Composite Structures, 2022, 299: 116088. DOI: 10.1016/j.compstruct.2022.116088
[6] 尤泽华, 肖俊华. 弧边内凹蜂窝负泊松比结构的面内冲击动力学数值研究[J]. 工程力学, 2022, 39(12): 248-256. DOI: 10.6052/j.issn.1000-4750.2021.07.0572 YOU Zehua, XIAO Junhua. Numerical study on in-plane impact dynamics of concave honeycomb structure with negative Poisson's ratio[J]. Engineering Mechanics, 2022, 39(12): 248-256(in Chinese). DOI: 10.6052/j.issn.1000-4750.2021.07.0572
[7] 尤泽华, 肖俊华, 王美芬. 弧边内凹蜂窝负泊松比结构的力学性能[J]. 复合材料学报, 2022, 39(7): 3570-3580. YOU Zehua, XIAO Junhua, WANG Meifen. Mechanical properties of arc concave honeycomb structure with negative Poisson's ratio[J]. Acta Materiae Compositae Sinica, 2022, 39(7): 3570-3580(in Chinese).
[8] 刘旭畅, 李爽, 杨金水. 一种新型手性负泊松比结构的减振性能[J]. 复合材料学报, 2024, 41(1): 493-500. LIU Xuchang, LI Shuang, YANG Jinshui. Damping performance of a new chiral negative Poisson's ratio structure[J]. Acta Materiae Compositae Sinica, 2024, 41(1): 493-500(in Chinese).
[9] 韩广, 郄彦辉, 班宝旺. 新型斜十字负泊松比结构弹性力学性能研究[J]. 机械强度, 2023, 45(1): 183-189. DOI: 10.16579/j.issn.1001.9669.2023.01.023 HAN Guang, QIE Yanhui, BAN Baowang. Study on elastic and mechanical properties of new oblique cross negative Poisson's ratio structure[J]. Journal of Mechanical Strength, 2023, 45(1): 183-189(in Chinese). DOI: 10.16579/j.issn.1001.9669.2023.01.023
[10] 金泽华, 刘清洋, 马文朝, 等. 新型星形负泊松比抗冲击结构设计与入水冲击[J]. 兵工学报, 2024, 45(5): 1497-1513. JIN Zehua, LIU Qingyang, MA Wenchao, et al. Design of anti-impact structure with novel star-shaped negative Poisson's ratio and research on water impact[J]. Acta Armamentarii, 2024, 45(5): 1497-1513(in Chinese).
[11] JIANG F, YANG S, ZHANG Y, et al. Fabrication and crushing response of graded re-entrant circular auxetic honeycomb[J]. International Journal of Mechanical Sciences, 2023, 242: 107999. DOI: 10.1016/j.ijmecsci.2022.107999
[12] ZHU Y L, LUO Y, GAO D F, et al. In-plane elastic properties of a novel re-entrant auxetic honeycomb with zigzag inclined ligaments[J]. Engineering Structures, 2022, 268: 114788.
[13] LI X, LIU Z L, CUI S Q, et al. Predicting the effective mechanical property of heterogeneous materials by image based modeling and deep learning[J]. Computer Methods in Applied Mechanics and Engineering, 2019, 347: 735-753. DOI: 10.1016/j.cma.2019.01.005
[14] YU Y, HUR T, JUNG J, et al. Deep learning for determining a near-optimal topological design without any iteration[J]. Structural and Multidisciplinary Optimization, 2019, 59(3): 787-799. DOI: 10.1007/s00158-018-2101-5
[15] GUO K, YANG Z, YU C H, et al. Artificial intelligence and machine learning in design of mechanical materials[J]. Materials Horizons, 2021, 8(4): 1153-1172. DOI: 10.1039/D0MH01451F
[16] 李想, 严子铭, 柳占立, 等. 基于仿真和数据驱动的先进结构材料设计[J]. 力学进展, 2021, 51(1): 82-105. LI Xiang, YAN Ziming, LIU Zhanli, et al. Advanced structural material design based on simulation and data-driven method[J]. Progress in Mechanics, 2021, 51(1): 82-105(in Chinese).
[17] ZHU L, ZHANG C, GUO J, et al. Deep learning for electromagnetically induced transparency (EIT) metasurface optimization design[J]. Journal of Physics D: Applied Physics, 2022, 55(31): 315001. DOI: 10.1088/1361-6463/ac670f
[18] 钱淼, 周骥, 向忠, 等. 基于深度学习的多孔材料渗透率预测研究进展[J]. 计算机集成制造系统, 2024, 30(3): 791-810. QIAN Miao, ZHOU Ji, XIANG Zhong, et al. Research progress of porous material permeability prediction based on deep learning[J]. Computer Integrated Manufacturing Systems, 2024, 30(3): 791-810(in Chinese).
[19] GU G X, CHEN C T, BUEHLER M J. De novo composite design based on machine learning algorithm[J]. Extreme Mechanics Letters, 2018, 18: 19-28. DOI: 10.1016/j.eml.2017.10.001
[20] WANG Y Z, ZENG Q L, WANG J Z, et al. Inverse design of shell-based mechanical metamaterial with customized loading curves based on machine learning and genetic algorithm[J]. Computer Methods in Applied Mechanics and Engineering, 2022, 401: 115571. DOI: 10.1016/j.cma.2022.115571
[21] FONTES A, SHADMEHRI F. Data-driven failure prediction of fiber-reinforced polymer composite materials[J]. Engineering Applications of Artificial Intelligence, 2023, 120: 105834. DOI: 10.1016/j.engappai.2023.105834
[22] ZHANG H J, WANG Y, LU K Y, et al. SAP-Net: Deep learning to predict sound absorption performance of metaporous materials[J]. Materials & Design, 2021, 212: 110156. DOI: 10.1016/j.matdes.2021.110156
[23] TIAN J, TANG K K, CHEN X Y, et al. Machine learning-based prediction and inverse design of 2D metamaterial structures with tunable deformation-dependent Poisson's ratio[J]. Nanoscale, 2022, 14(35): 12677-12691. DOI: 10.1039/D2NR02509D
[24] GAO Y, CHEN X J, WEI Y J. Graded honeycombs with high impact resistance through machine learning-based optimization[J]. Thin-Walled Structures, 2023, 188: 110794.
[25] WANG H, XIAO S H, ZHANG C. Novel planar auxetic metamaterial perforated with orthogonally aligned oval-shaped holes and machine learning solutions[J]. Advanced Engineering Materials, 2021, 23(7): 2100102. DOI: 10.1002/adem.202100102
[26] ZHANG H J, WANG Y, ZHAO H G, et al. Accelerated topological design of metaporous materials of broadband sound absorption performance by generative adversarial networks[J]. Materials & Design, 2021, 207: 109855.
[27] VYAVAHARE S V, TERAIYA S, KUMAR S. FDM manufactured auxetic structures: An investigation of mechanical properties using machine learning techniques[J]. International Journal of Solids and Structures, 2023, 265-266: 112126.
[28] LIAO Z Y, WANG Y J, GAO L, et al. Deep-learning-based isogeometric inverse design for tetra-chiral auxetics[J]. Composite Structures, 2022, 280: 114808. DOI: 10.1016/j.compstruct.2021.114808
[29] LIU J Y, LIU H T, Energy absorption characteristics and stability of novel bionic negative Poisson's ratio honeycomb under oblique compression[J]. Engineering Structures, 2022, 267: 114682.
[30] ZHANG X, ZHANG H, WEN Z Z. Experimental and numerical studies on the crush resistance of aluminum honeycombs with various cell configurations[J]. International Journal of Impact Engineering, 2014, 66: 48-59. DOI: 10.1016/j.ijimpeng.2013.12.009
[31] HAMZEHEI R, ZOLFAGHARIAN A, DARIUSHI S, et al. 3D-printed bio-inspired zero Poisson's ratio graded metamaterials with high energy absorption performance[J]. Smart Materials and Structures, 2022, 31(3): 035001. DOI: 10.1088/1361-665X/ac47d6
[32] 张晓楠, 晏石林, 欧元勋, 等. 负泊松比内凹蜂窝结构梯度设计与动态冲击响应[J]. 振动与冲击, 2023, 42(3): 193-198. DOI: 10.13465/j.cnki.jvs.2023.03.023 ZHANG Xiaonan, YAN Shilin, OU Yuanxun, et al. Gradient design and dynamic impact response of concave honeycomb structures with negative Poisson's ratio[J]. Journal of Vibration and Shock, 2023, 42(3): 193-198(in Chinese). DOI: 10.13465/j.cnki.jvs.2023.03.023
[33] HAGHIGHAT E, JUANES R. SciANN: A keras/tensor flow wrapper for scientific computations and physics-informed deep learning using artificial neural networks[J]. Computer Methods in Applied Mechanics and Engineering, 2020, 373: 113552.
[34] TAN H L, HE Z C, LI E, et al. Crashworthiness design and multi-objective optimization of a novel auxetic hierarchical honeycomb crash box[J]. Structural and Multidisciplinary Optimization, 2021, 64: 2009-2024. DOI: 10.1007/s00158-021-02961-9
-
目的
负泊松比蜂窝结构具有优良的力学性能，为了研究负泊松比蜂窝的能量吸收性能随蜂窝胞元几何参数的变化规律，本文开发并对比了两种多输入多输出的人工神经网络模型(ANN)，用于预测不同参数下负泊松比蜂窝结构的能量吸收特性。
方法本文开发了一种全连接的两隐层反向传播(BP)人工神经网路模型，来预测不同几何参数的负泊松比蜂窝结构的能量吸收特性。采用蜂窝胞元的胞角、直壁长度与胞元高度之比和胞元的壁厚作为ANN的输入，输出是蜂窝结构的初始峰值力、平台力和3*3蜂窝结构在压缩过程中的总能量吸收。共随机生成350组凹入式蜂窝结构并计算其能量吸收、初始峰值力和平台力作为神经网络的数据集，其中75%用于训练，25%用于验证，在每个训练阶段馈送到网络的数据的批量大小为64。并且又生成了30组测试集用于测试网络的预测能力。在数据集代入到神经网络前使用sklearn的fit_transform方法对数据进行归一化，ANN中使用了两个隐藏层，每层有54个神经元，本文将整流线性单元(ReLU)函数用作激活函数。为了实现能量吸收特性的高精度预测，用损失函数MSE来测量预测数据和模拟数据之间的差异，并使用众所周知的Adam优化器来最小化损失函数MSE，实现ANN的优化，优化器的学习率设置为0.001。
结果采用蜂窝胞元的胞角、直壁长度与胞元高度之比和厚度作为ANN的输入，输出是蜂窝结构的初始峰值力、平台力和蜂窝结构的总能量吸收。验证集的误差全部在8%内，且验证集和测试集的平均相关系数R都大于98.2%，说明神经网络获得了良好的预测效果。开发的两种神经网络中，与ANN1相比，ANN2的网络参数更多，网络结构更复杂，有更好的预测精度和训练速度。通过对给定几何参数的蜂窝结构的力学性能进行快速预测得到了吸能高的蜂窝结构。建立了反向设计网络对蜂窝结构进行反向设计，发现网络对蜂窝结构的胞角和壁厚预测效果良好，对的预测效果相对较差，因为对初始峰值力、平台力和总能量吸收影响很小。此外进行了蜂窝几何参数的敏感度分析，结果表明蜂窝结构的几何参数对初始峰值力、平台力和总能量吸收的敏感度趋势一致，蜂窝胞元厚度的敏感度最高，的敏感度最低。对于敏感度高的参数反向设计网络预测效果好，反之敏感度低的参数预测效果相对较差。总之，ANN为蜂窝结构吸能性能的研究提供了一种快速准确的方法，有望加快蜂窝结构的优化和设计进程。
结论本文利用机器学习的方法研究了负泊松比蜂窝的能量吸收特性与几何参数的关系，得到以下结论。建立了两种多输入多输出神经网络模型，发现ANN2网络的参数更多，网络结构更复杂，有更好的预测精度和训练速度，分析其原因是ANN1的三个输出共用了一些权重和偏置使得更难调节以及需要迭代次数会更多而导致训练速度降低和预测效果稍差。通过蜂窝结构力学性能进行快速预测得到了吸能高的蜂窝结构。建立了反向设计网络对蜂窝结构进行反向设计，发现网络对胞角和壁厚预测效果良好，而对的预测效果较差，原因是对初始峰值力、平台力和总能量吸收影响较小。进行了蜂窝胞元几何参数的敏感度分析，与反向设计网络的预测结果一致，敏感度高的参数预测效果好。根据敏感度分析可以有效地指导蜂窝几何参数的优化。
-
本文开发并对比了两种多输入多输出的人工神经网络(ANN)，用于预测不同几何参数的负泊松比蜂窝结构的能量吸收特性。采用蜂窝胞元的胞角\theta 、直壁长度与胞元高度之比 L/H 和壁厚t作为ANN的输入，输出是蜂窝结构的初始峰值力、平台力和蜂窝结构的总能量吸收。验证集中误差全部在8%内，且验证集和测试集的平均相关系数R2都大于98.2%，说明神经网络可以获得良好的预测效果。给出的两种网络中，与ANN1相比，ANN2的网络参数更多，网络结构更复杂，但是有更好的预测精度和训练速度。通过对给定几何参数的蜂窝结构的力学性能进行快速预测，得到了吸能高的蜂窝结构。建立了反向设计网络对蜂窝结构进行反向设计，发现网络对蜂窝胞元的胞角\theta 和壁厚t预测效果良好，对直壁长度与胞元高度之比 L/H 的预测效果相对较差，因为蜂窝的参数 L/H 对初始峰值力、平台力和总能量吸收影响小。此外进行了蜂窝几何参数的敏感度分析，结果发现，蜂窝结构的几何参数对输出的初始峰值力、平台力和总能量吸收的敏感度趋势一致，壁厚t的敏感度最高， L/H 对总吸能的敏感度最低，与反向设计网络所得出的结果一致。总之，ANN为蜂窝结构吸能性能的研究提供了一种快速准确的方法，有望加快蜂窝结构的优化和设计进程。
两种多输入多输出ANN的网络结构及预测效果
