Evaluation of electrical aging life of nano SiO2/PP composites
-
摘要: 探究新型环保材料聚丙烯(PP)绝缘和其纳米SiO2复合材料的电老化寿命，为后期PP绝缘电缆应用可靠性提供理论支撑。基于电老化寿命公式−反幂定律，通过恒压加速老化试验估算了PP绝缘和SiO2/PP复合材料的寿命模型参数，再采用逐级升压加速老化试验对寿命指数n的可靠性进行评估。并对SiO2/PP复合材料进行结构表征和性能测试。结果表明，SiO2/PP6的寿命指数n为14.61，相较PP6的12.54提升了16.51%；试验阶段发现在较低老化场强下SiO2的掺杂对PP6的失效时间提升效果明显，预测SiO2/PP6在老化场强25 kV·mm−1以下的长期电老化寿命是PP6的5倍以上。同时，掺杂纳米SiO2使PP绝缘的工频介电损耗因数和损耗峰高度降低。基于电老化空腔理论，提出了SiO2通过消耗热电子能量限制链段断裂，从而提升PP绝缘电老化寿命的观点。Abstract: The electrical aging life of polypropylene (PP) insulation, a new environmentally friendly material, and its nano-SiO2 composites were investigated to provide theoretical support for the reliability of PP-insulated cables in later applications. Based on the electric aging life formula-inverse power method, the life model parameters of PP insulation and SiO2/PP composites were estimated by constant voltage accelerated aging test, and then the reliabi-lity of life index n was evaluated by stepwise accelerated aging test. The SiO2/PP composites were also structurally characterized and performance tested. The results show that the lifetime index n of SiO2/PP6 is 14.61, which is enhanced by 16.51% compared with that of PP6 of 12.54. It is found in the experimental stage that the doping of SiO2 has a significant effect on the enhancement of PP6's time to failure at lower aging field strengths, and it is predicted that the long-term electrical aging lifetime of SiO2/PP6 is more than five times that of PP6 below the aging field strength of 25 kV·mm−1. Meanwhile, the doping of nano-SiO2 reduced the industrial frequency dielectric loss factor and lowered the loss peak height of PP insulation. Based on the electrical aging cavity theory, it is proposed that SiO2 enhances the electrical aging life of PP insulation by limiting the chain segment breakage by consuming hot electron energy.
-
蜂窝夹层结构具有比模量大、隔音、隔热、吸能强、成本低等优点，在航空航天、交通运输、土木建筑、海洋船舶等许多领域都有广泛的应用[1]。碳纤维增强树脂复合材料（CFRP）蒙皮-铝蜂窝夹层板主要通过蜂窝芯和蒙皮的变形、损伤及内能形式将冲击能量加以耗散，从而达到吸能的目的[2-3]。CFRP板和铝蜂窝在生产和使用过程中都容易受到低速冲击的影响，而且蜂窝夹层板在低速冲击下的损伤一般是目视不可见的，但这种损伤却能够明显降低零部件的寿命和强度[4-5]。因此，研究结构参数对CFRP蒙皮-铝蜂窝夹层结构低速冲击性能的影响很有必要。
国内外有大量关于蜂窝夹层板在不同载荷下力学性能的研究[6-11]。Zhang等[12]通过摆锤冲击试验和数值模拟方法研究了铝蜂窝夹层结构在低速冲击下的动力学特性，并得出结论：蜂窝芯是主要的吸能构件。Chen等[13]通过落锤式低速冲击试验与数值模拟方法验证了试验与仿真结果的一致性，并探究了CFRP面板-Nomex蜂窝夹层结构的损伤机制。A. Riccio等[14]结合落锤冲击试验和仿真模型探究了亚麻天然纤维蜂窝的吸能效果，试验与仿真结果吻合较好。Sun等[15]通过解析法研究了金属蒙皮蜂窝夹层板在低速冲击下的动态响应，通过与已有的试验结果对比，证明了其解析法的可靠性。Vincenzo Crupi等[16]结合试验方法和数值模型，研究了玻璃纤维增强树脂复合材料（GFRP）面板对低速冲击下铝蜂窝结构动力学性能的影响，发现GFRP面板是增强蜂窝夹层板能量吸收和承载能力的重要构件。Inés Ivañez等[17]基于材料用户子程序建立了CFRP面板-铝蜂窝夹层梁低速冲击有限元模型，通过多次试验对比验证了仿真模型的有效性，并得出结论：蜂窝夹层结构受低速冲击时，冲击能量较大时，蒙皮吸能较多，冲击能量较小时，蜂窝芯吸能较多。
目前对不同材料蜂窝夹层板在低速冲击下动态响应的研究有很多[18-22]，但CFRP蒙皮-铝蜂窝夹层板在低速冲击下的损伤模式相对较复杂，关于建立该类型夹层板在低速冲击下的精细化仿真模型，以探究其结构参数对抗低速冲击性能的影响以及各组件损伤对吸能占比的研究比较少，研究结构参数对该类型蜂窝夹层板低速冲击性能的影响，对其在实际工程中的应用及结构参数优化有重要的指导意义。本文使用半球头式落锤冲击试验平台和高速摄像分析平台，进行了蜂窝芯单元边长对CFRP蒙皮-铝蜂窝夹层板抗低速冲击性能影响的试验探究，根据试验结果验证了所建仿真模型的准确性。利用该数值模型进一步探究了蜂窝芯高度、蒙皮厚度和蜂窝芯壁厚等结构参数对蜂窝夹层板低速冲击性能的影响。
1. 试 验
1.1 试验材料及设备
基于D7766/D7766M—11标准[23]，搭建了如图1所示的CFRP蒙皮-铝蜂窝夹层板落锤冲击试验平台，平台主要构成设备包括：XBL-300型落锤式低速冲击试验机及数据采集装置，厂家为长春科新试验仪器有限公司。其中，控制平台、落锤、夹具和防二次冲击装置是试验机的主要构件。使用的i-speed 2系列高速摄像机及配备的ProAnalyst数码分析软件由Xcitex公司提供，如图2所示。
试件蒙皮均采用由威海光威复合材料有限公司提供的CFRP层合板，CFRP蒙皮是型号为T300/7901的碳纤维增强环氧树脂复合材料，铺层顺序为(45/-45/0)2s，单层厚度为0.1 mm，单块蒙皮长L=100 mm，宽W=100 mm，厚Tf =1.2 mm；铝蜂窝采用Al 3003-H19铝箔粘接而成，蜂窝芯壁厚Tc=0.06 mm，铝芯高Hc=20 mm，正六边形蜂窝芯单元边长Lc=2 mm、4 mm、6 mm；蜂窝芯与蒙皮之间采用LJM-170胶膜进行粘接；夹层板总体尺寸为100 mm×100 mm×22.4 mm。图3为蜂窝夹层板的几何构型示意图及试件，表1为T300/7901层合板的材料参数[24]，表2为Al 3003-H19铝箔的材料参数。
表 1 CFRP蒙皮的材料参数Table 1. Mechanical properties of CFRP laminatesT300/7901 Value Adhesive Value E1/MPa 125 000 GCn/(N⋅mm−1) 0.52 E2,E3/MPa 11 300 GCs,GCt/(N⋅mm−1) 0.92 G12,G13/MPa 5 430 σn,max 50 {G_{23}}{\rm{/MPa}} 3 979 {\sigma _{{\rm{s}},\max }}{\rm{/MPa}} 94 ν12, ν23 0.3 {\sigma _{{\rm{t}},\max }}{\rm{/MPa}} 94 ν23 0.42 {K_{\rm{n}}}{\rm{/(N}} \cdot {\rm{m}}{{\rm{m}}^{ - {\rm{3}}}}{\rm{)}} 100 000 {X_{\rm{T}}}{\rm{/MPa}} 2 000 {K_{\rm{s} } },{K_{\rm{t} } }{\rm{/(N} } \cdot {\rm{m} }{ {\rm{m} }^{ - {\rm{3} } } }{\rm{)} } 100 000 {X_{\rm{C}}}{\rm{/MPa}} 1 100 {Y_{\rm{T}}},{Z_{\rm{T}}}{\rm{/MPa}} 80 {Y_{\rm{C}}},{Z_{\rm{T}}}{\rm{/MPa}} 280 S{\rm{/MPa}} 120 Notes: Ei(i=1,2,3) is Young’s modulus in i direction; Gij(i,j=1,2,3) is shear modulus in i-j plane; νij(i,j=1,2,3) is Poisson’s ratio in i-j plane; Xt/Xc and Yt/Yc are the tensile/compressive strengths in 1 and 2 directions, respectively; S is shear strength; G_{\rm{n}}^{\rm{C}} is toughness in tension; G_{\rm{s}}^{\rm{C}}and G_{\rm{t}}^{\rm{C}} are toughness components in shear; σn,max is maximum nominal stress of normal-only mode; σs,max and σt,max are maximum nominal stress in 1 and 2 directions, respectively; Kn is stiffness in tension; Ks and Kt are stiffness components in shear. 表 2 Al 3003-H19铝箔材料参数Table 2. Material properties of Al3003-H19 aluminum alloy foilProperty Value Density/(kg·m−3) 2 730 Young’s modulus/GPa 70 Poisson’s ratio 0.3 Yield strength/MPa 183 ![]()
图 3 碳纤维增强树脂复合材料（CFRP）蒙皮-铝蜂窝夹层板几何构型示意图及试件Figure 3. Schematic of geometric configurations and specimens of aluminum honeycomb sandwich plates with carbon fiber reinforced polymer (CFRP) face sheets1.2 试验过程
在进行落锤冲击试验时，用夹具将试件固定，设置好落锤下降高度后进行冲击试验。落锤完成冲击时，防二次冲击装置会立刻夹紧落锤。冲击时压力传感器采集的冲击力数据由数据采集装置记录并保存；同时通过高速摄像机记录冲击过程，以便使用ProAnalyst数码分析软件获得落锤在冲击过程中的运动数据。冲击过程中的冲击试验参数：落锤质量m=2.5 kg，半球形冲头直径为25 mm，落锤下降高度h=0.48 m，理论冲击能量为E=11.76 J。由于落锤在下降过程中存在摩擦，通过高速摄像平台测得落锤接触夹层板时初始冲击速度为3.0 m/s，即实际冲击能量为11.25 J。
2. 数值计算模型
2.1 CFRP层合板本构模型
2.1.1 CFRP层合板层内渐进损伤模型
本文引用文献[24-25]中基于渐进损伤力学（CDM）方法对受损的CFRP蒙皮进行刚度退化，此方法定义了损伤因子Df，其值随着材料损伤的扩展而逐渐增大。层合板损伤后利用基于应力描述的三维Hashin准则进行损伤判定：
纤维拉伸失效
\left( {{\sigma _{11}} \geqslant 0} \right) ：{\left( {\frac{{{\sigma _{11}}}}{{{X_{\rm{T}}}}}} \right)^2} + \frac{1}{{{S^2}}}\left( {\sigma _{12}^2 + \sigma _{13}^2} \right) \geqslant 1 (1) 纤维压缩失效
\left( {{\sigma _{11}} < 0} \right) ：{\left( {\frac{{{\sigma _{11}}}}{{{X_{\rm{C}}}}}} \right)^2} \geqslant 1 (2) 基体开裂失效
\left( {{\sigma _{22}} + {\sigma _{33}} \geqslant 0} \right) ：\frac{1}{{Y_{\rm{T}}^2}}{\left( {{\sigma _{22}} + {\sigma _{33}}} \right)^2} + \frac{1}{{{S^2}}}\left( {\sigma _{23}^2 - {\sigma _{22}}{\sigma _{23}}} \right) + \frac{1}{{{S^2}}}\left( {\sigma _{12}^2 + \sigma _{13}^2} \right) \geqslant 1 (3) 基体压溃失效
\left( {{\sigma _{22}} + {\sigma _{33}} < 0} \right) ：\begin{split} \frac{1}{{{Y_{\rm{C}}}}}\left[ {{{\left( {\frac{{{Y_{\rm{C}}}}}{{2S}}} \right)}^2} - 1} \right]\left( {{\sigma _{22}} + {\sigma _{33}}} \right) + \frac{1}{{4{S^2}}}{\left( {{\sigma _{22}} + {\sigma _{33}}} \right)^2} + \\ \frac{1}{{{S^2}}}\left( {\sigma _{23}^2 - {\sigma _{22}}{\sigma _{23}}} \right) + \frac{1}{{{S^2}}}\left( {\sigma _{12}^2 + \sigma _{13}^2} \right) \geqslant 1 \end{split} (4) 其中，σij（i，j=1,2,3）为CFRP面板单元的各个方向应力张量。
2.1.2 CFRP层合板层间胶层损伤模型
基于内聚力（Cohesive）单元的双线性本构模型，建立了CFRP层合板胶层模型以模拟CFRP层合板的分层损伤。内聚力单元的双线性本构模型如图4所示[26-28]，σ轴表示单元的应力，δ横轴表示单元的相对分离位移。当δ<δ0时，内聚力单元未破坏，其应力和相对位移呈线性关系，刚度为K，即O→A段；当δ0≤δ<δmax时，内聚力单元发生部分破坏，卸载时单元进入线性软化阶段，如图4中虚线部分，此时刚度为(1-Df)K，Df为损伤因子，即O→A→B→O段，如重加载，初始阶段内聚力单元的σ与δ的关系即对应O→B段；当δ≥δmax时，内聚力单元完全失效。
A点表示材料开始出现损伤，其对应的损伤准则为
{\left( {\frac{{{{\left( {{t_{\rm{n}}}} \right)}^2}}}{{t_{\rm{n}}^0}}} \right)^2} + {\left( {\frac{{{{\left( {{t_{\rm{s}}}} \right)}^2}}}{{t_{\rm{s}}^0}}} \right)^2} + {\left( {\frac{{{{\left( {{t_{\rm{t}}}} \right)}^2}}}{{t_{\rm{t}}^0}}} \right)^2} \geqslant 1 (5) 其中，
t_{\rm{n}}^0 、t_{\rm{s}}^0 、t_{\rm{t}}^0 分别表示内聚力单元的法向和两个切向强度。AB段表示内聚力单元的损伤扩展，本文选择与试验吻合度较高的基于能量释放率的B-K准则[24]：G_{\rm{n}}^{\rm{C}} + \left( {G_{\rm{s}}^{\rm{C}} - G_{\rm{n}}^{\rm{C}}} \right){\left( {\frac{{{G_{\rm{S}}}}}{{{G_{\rm{T}}}}}} \right)^\eta } = {G^{\rm{C}}} (6) 其中：GS=Gs+Gt，GT=Gn+GS，
G_{\rm{s}}^{\rm{C}} = G_{\rm{t}}^{\rm{C}} ；Gi（i=n,s,t）为Cohesive单元的应变能释放率；G_i^{\rm{C}} 为单元的临界应变能释放率；GC对应图4中△OAC的面积，即单元开裂对应的总临界能释放率；η为单元材料修正系数。2.2 CFRP蒙皮-铝蜂窝夹层板低速冲击有限元模型
基于CFRP层合板本构模型和用户材料子程序VUMAT，在ABAQUS有限元分析软件上建立蜂窝夹层板在低速冲击下的精细化仿真模型，如图5所示，蜂窝夹层板结构参数如表3所示。其中，层合板采用C3D8R单元，层间胶层采用COH3D8单元，铝蜂窝芯采用S4R壳单元；夹具和落锤均设置为刚体，夹具限制所有自由度，落锤仅保留冲击方向的自由度；假设蒙皮与蜂窝芯始终保持粘接，其接触类型设置为“Tie”，冲头与蒙皮采用“面-面接触”；为了节约计算成本，仅对临近冲击区域蒙皮进行网格细化，细化区域网格大小为1.5 mm×1.5 mm，其余区域网格大小为3 mm×3 mm，蜂窝芯网格大小为1 mm×2 mm。
表 3 CFRP蒙皮-铝蜂窝夹层板的结构参数Table 3. Structural parameters of aluminum honeycomb sandwich plate with CFRP face sheetsLabel Cell side length {L_{\rm{c}}}/mm Core height {H_{\rm{c}}}/mm Facesheet thickness {T_{\rm{f}}}/mm Cell wall thickness {T_{\rm{c}}}/mm A1 2 20 1.2 0.06 A2 4 20 1.2 0.06 A3 6 20 1.2 0.06 B1 4 10 1.2 0.06 B2 4 20 1.2 0.06 B3 4 30 1.2 0.06 C1 4 20 1.2 0.06 C2 4 20 1.8 0.06 C3 4 20 2.4 0.06 D1 4 20 1.2 0.06 D2 4 20 1.2 0.10 D3 4 20 1.2 0.14 ![]()
图 5 CFRP蒙皮-铝蜂窝夹层板的低速冲击有限元模型Figure 5. Finite element model of aluminum honeycomb sandwich plate with CFRP face sheets for low-velocity impact simulation3. 模型验证
为了证明数值模拟方法所建有限元模型的准确性，以本文的试验参数为参照，将数值模拟计算结果与试验结果进行对比。在保证其他参数相同的条件下，蜂窝芯单元边长Lc=2 mm、4 mm、6 mm的CFRP蒙皮-铝蜂窝夹层板在质量m=2.5 kg、下降高度h=0.46 m的半球头落锤的冲击下（仿真中设置落锤初始速度为3 m/s），仿真与试验的接触力历程对比如图6所示，通过高速摄像平台采集分析了落锤的速度历程，仿真与试验速度历程对比如图7所示。
![]()
图 6 试验与仿真中CFRP蒙皮-铝蜂窝夹层板的接触力历程对比Figure 6. Comparison of experimental and numerical contact force historiesof aluminum honeycomb sandwich plate with CFRP face sheets![]()
图 7 试验与仿真中落锤的速度历程对比Figure 7. Comparison of experimental and numerical velocity histories of the impactor通过对比图6和图7的仿真和试验数据可知：在相同能量的冲击作用下，三种蜂窝芯单元边长夹层板在仿真中的接触力峰值分别为4 037 N、3 666 N和2 854 N，试 验d接触力峰值分别为3 799 N、3 476 N和2 811 N，仿真和试验接触力峰值的偏差分别为6.24%、5.47%和1.53%；仿真和试验的接触时长的差值分别为0.72 ms、0.40 ms和0.11 ms。试验与仿真在接触力历程和速度历程的总体趋势方面具有良好的一致性。
将A组所有受冲击后的蜂窝夹层板由冲击区域的中心纵向切开，会发现受冲击位置的上蒙皮与芯层之间的胶层脱粘，蜂窝芯存在折叠和屈曲，上蒙皮的下表面均有部分基体开裂的现象。试验与仿真的蜂窝芯损伤深度对比如表4所示，不同蜂窝芯单元边长的夹层板在相同的冲击能量下得到了三种不同的变形深度，A组试验中受低速冲击区域蜂窝芯变形深度分别为2.15 mm、2.77 mm和4.32 mm，仿真中的蜂窝芯变形深度δ分别为2.20 mm、3.03 mm和4.10 mm。仿真与试验得到夹层板的蜂窝芯变形量之间的偏差分别为2.33%、9.39%和5.09%。由于本文设置的低速冲击能量较小，下蒙皮未发生任何形式的损伤，故不再在文中赘述其受载情况。
表 4 试验与仿真中蜂窝芯损伤深度δ的对比Table 4. Comparison of experimental and numerical deformations δ of honeycomb coresLabel Top face sheet Cross-section Experiment Simulation-Honeycomb core A1
A2
A3
综上所述，所搭建的低速冲击有限元仿真模型可以较为准确地预测低速冲击下CFRP蒙皮-铝蜂窝夹层板的动力学响应。
图8为三种不同蜂窝芯边长的CFRP蒙皮-铝蜂窝夹层板在质量m=2.5 kg、初始冲击速度为3 m/s的半球头落锤的冲击下，有限元模型预测的A组落锤动能历程，图9为预测的接触力-位移关系。可知，相同冲击能量下的蜂窝芯边长Lc分别为2 mm、4 mm、6 mm的CFRP蒙皮-铝蜂窝夹层板的最大变形深度依次增大，分别为5.26 mm、6.25 mm、7.40 mm。
![]()
图 8 A组CFRP 蒙皮-铝蜂窝夹层板试件落锤的动能历程对比Figure 8. Comparison of kinetic energy histories of the impactor for group A aluminum honeycomb sandwich plate with CFRP face sheets specimens![]()
图 9 A组CFRP 蒙皮-铝蜂窝夹层板试件落锤的接触力-位移对比Figure 9. Comparison of contact force-central displacement histories of the impactor for group A aluminum honeycomb sandwich plate with CFRP face sheets specimens通过分析可知：随着蜂窝芯单元边长的增大，夹层板受冲击时，落锤动能减小速率逐渐降低，接触时长逐渐增加，接触力峰值随之减小，夹层板受冲击位置的变形深度随之增大。可见，增大蜂窝芯单元的边长会降低蜂窝夹层板的刚度，但其吸能效果会随之增强。
4. 结构参数对CFRP蒙皮-铝蜂窝夹层板吸能的影响
4.1 蜂窝芯高度对CFRP蒙皮-铝蜂窝夹层板吸能的影响
为了确定在低速冲击载荷下，蜂窝芯高度Hc对CFRP蒙皮-铝蜂窝夹层板吸能特性的影响，在仿真中使用了Hc=10 mm、20 mm、30 mm三种不同高度的蜂窝芯，蜂窝芯单元边长Lc=4 mm，蒙皮厚度Tf=1.2 mm，蜂窝芯壁厚Tc=0.06 mm，其余条件保持不变。图10为该工况下落锤的接触力历程对比，图11为落锤的动能历程对比，图12为落锤的接触力-位移关系对比。
![]()
图 10 B组CFRP 蒙皮-铝蜂窝夹层板试件落锤的接触力历程对比Figure 10. Comparison of contact force histories of the impactor for group B aluminum honeycomb sandwich plate with CFRP face sheets specimens![]()
图 11 B组CFRP 蒙皮-铝蜂窝夹层板试件落锤的动能历程对比Figure 11. Comparison of kinetic energy histories of the impactor for group B aluminum honeycomb sandwich plate with CFRP face sheets specimens![]()
图 12 B组CFRP 蒙皮-铝蜂窝夹层板试件落锤的接触力-位移对比Figure 12. Comparison of contact force-central displacement histories of the impactor for group B aluminum honeycomb sandwich plate with CFRP face sheets specimens由图10~12可知：在蜂窝芯高度Hc=10 mm、20 mm、30 mm的该组仿真中，三种蜂窝夹层板在低速冲击载荷下，落锤的接触力峰值分别为3852N、3666N、3674N，接触时长分别为5.81 ms、5.85 ms、5.82 ms，最大变形深度分别为6.25 mm、6.26 mm、6.38 mm，且落锤的接触力历程、动能历程和接触力-位移的图形几乎保持一致。B组仿真中预测的蜂窝夹层板冲击损伤如表5所示。可知，蜂窝芯受冲击区域的最终变形量δ分别为2.97 mm、3.03 mm和3.08 mm，其变形量相差较小。由该组仿真结果可见，蜂窝芯高度的变化对于CFRP蒙皮-铝蜂窝夹层板的刚度和抗低速冲击性能影响不大。
表 5 仿真预测的B组CFRP蒙皮-铝蜂窝夹层板冲击损伤Table 5. Simulation predicted impact damage of group B aluminum honeycomb sandwich plate with CFRP face sheetsLabel Cross-section Honeycomb sandwich plate Honeycomb core B1
B2
B3
4.2 蒙皮厚度对CFRP蒙皮-铝蜂窝夹层板吸能的影响
为了确定蒙皮厚度Tf对低速冲击载荷下CFRP蒙皮-铝蜂窝夹层板吸能特性的影响，在仿真中使用了Tf=1.2 mm、1.8 mm、2.4 mm三种不同厚度的CFRP蒙皮，蜂窝芯单元边长为4 mm，蜂窝芯高度Hc=20 mm，蜂窝芯壁厚Tc=0.06 mm，其余条件保持不变。图13为该工况下落锤的接触力历程对比，图14为落锤的动能历程对比，图15为落锤的接触力-位移关系对比。
![]()
图 13 C组CFRP 蒙皮-铝蜂窝夹层板试件落锤的接触力历程对比Figure 13. Comparison of contact force histories of the impactor for group C aluminum honeycomb sandwich plate with CFRP face sheets specimens![]()
图 14 C组CFRP 蒙皮-铝蜂窝夹层板试件落锤的动能历程对比Figure 14. Comparison of kinetic energy histories of the impactor for group C aluminum honeycomb sandwich plate with CFRP face sheets specimens![]()
图 15 C组CFRP 蒙皮-铝蜂窝夹层板试件落锤的接触力-位移对比Figure 15. Comparison of contact force-central displacement histories of the impactor for group C aluminum honeycomb sandwich plate with CFRP face sheets specimens由图13~15可知：在蒙皮厚度Tf=1.2 mm、1.8 mm、2.4 mm的该组仿真中，三种蜂窝夹层板在相同冲击能量的低速冲击载荷下，落锤的接触力峰值分别为3666N、3923N、4314N，接触时长分别为5.85 ms、5.13 ms、4.28 ms，最大变形深度分别为6.26 mm、5.14 mm、4.39 mm。C组仿真中预测的蜂窝夹层板冲击损伤如表6所示。可知，蜂窝芯受冲击区域的最终变形量δ分别为3.03 mm、2.41 mm和2.13 mm。随着蜂窝夹层板蒙皮厚度的增大，冲击时，落锤动能的减小速率随之增大，接触时间随之减少，接触力的峰值随之增大，夹层板受冲击区域的变形量随之减小。可见，蒙皮厚度的增加会使蜂窝夹层板的刚度增大，吸能效果随之降低。
表 6 仿真预测的C组CFRP蒙皮-铝蜂窝夹层板冲击损伤Table 6. Simulation predicted impact damage of group C aluminum honeycomb sandwich plate with CFRP face sheetsLabel Cross-section Honeycomb sandwich plate Honeycomb core C1
C2
C3
4.3 蜂窝芯壁厚对CFRP蒙皮-铝蜂窝夹层板吸能的影响
为了探究低速冲击载荷下，蜂窝芯壁厚Tc对CFRP蒙皮-铝蜂窝夹层板吸能特性的影响，在仿真中使用了Tc=0.06 mm、0.10 mm、0.14 mm三种不同壁厚的蜂窝芯，蜂窝芯单元边长为4 mm，蜂窝芯高度Hc=20 mm，蒙皮厚度Tf=1.2 mm，其余条件保持不变。图16为该工况下落锤的接触力历程对比，图17为落锤的动能历程对比，图18为落锤的接触力-位移关系对比。
![]()
图 16 DCFRP 蒙皮-铝蜂窝夹层板组试件落锤的接触力历程对比Figure 16. Comparison of contact force histories of the impactor for group D aluminum honeycomb sandwich plate with CFRP face sheets specimens![]()
图 17 DCFRP 蒙皮-铝蜂窝夹层板组试件落锤的动能历程对比Figure 17. Comparison of kinetic energy histories of the impactor for group D specimens![]()
图 18 D组CFRP 蒙皮-铝蜂窝夹层板试件落锤的接触力-位移对比Figure 18. Comparison of contact force-central displacement histories of the impactor for group D aluminum honeycomb sandwich plate with CFRP face sheets specimens根据图16~18可知：在蜂窝芯壁厚Tc=0.06 mm、0.10 mm、0.14 mm的该组仿真中，三种蜂窝夹层板在相同冲击能量的低速冲击载荷下，落锤的接触力峰值分别为3666N、4153N、4454N，接触时长分别为5.85 ms、5.31 ms、4.99 ms，最大变形深度分别为6.26 mm、5.50 mm、5.28 mm。仿真预测的D组蜂窝夹层板冲击损伤如表7所示。可知，蜂窝芯受冲击区域的最终变形量δ分别为3.03 mm、2.83 mm和2.77 mm。随着蜂窝夹层板蜂窝芯壁厚的增大，在低速冲击下，落锤动能的减小速率随之增大，接触时间随之减少，落锤与夹层板之间的接触力峰值随之增大，夹层板受冲击区域的变形量随之减小。可见，增加蜂窝芯的壁厚会使蜂窝夹层板的刚度增大，抗低速冲击的性能增强。
表 7 仿真预测的D组CFRP蒙皮-铝蜂窝夹层板冲击损伤Table 7. Simulation predicted impact damage of group D aluminum honeycomb sandwich plate with CFRP face sheetsLabel Cross-section Honeycomb sandwich plate Honeycomb core D1
D2
D3
4.4 各组件吸能占比
表8为不同结构参数的CFRP蒙皮-铝蜂窝夹层板在相同能量的低速冲击下，各组件的吸能占比情况。可知：在本文设置的较低能量级冲击载荷下，CFRP蒙皮-铝蜂窝夹层板的吸能占比均大于60%，足以证明蜂窝夹层结构具有较好的冲击吸能特性；在该规格的冲击条件下，CFRP蒙皮-铝蜂窝夹层板最主要的吸能组件是铝蜂窝芯，上蒙皮吸能次之，下蒙皮吸能最少。由A组夹层板吸能占比分析可知，随着蜂窝芯单元边长的增大，蜂窝芯吸能占比逐渐增大，上蒙皮吸能占比逐渐减小，夹层板总吸能逐渐增大；由B组数据分析可知，随着蜂窝芯高度的增大，蜂窝芯吸能占比逐渐增大，上蒙皮吸能逐渐减少，夹层板总吸能逐渐增大；由C组数据分析可知，随着蒙皮厚度的增大，蜂窝芯层吸能占比逐渐减小，上蒙皮吸能占比逐渐增大，夹层板总吸能逐渐增大；由D组数据分析可知，随着蜂窝芯壁厚的增大，蜂窝芯吸能占比逐渐减小，上蒙皮吸能占比逐渐增大，夹层板总吸能逐渐增大。综上所述，在本文所设置的载荷条件下，增大蜂窝芯单元边长、蜂窝芯高度、蒙皮厚度和蜂窝芯壁厚，均能增加蜂窝夹层板的吸能量。然而吸能效果需结合碰撞时的接触时长、接触力峰值、变形损伤深度和吸能量综合考虑，故需结合图表才能得到合理的结论。
表 8 不同结构参数的CFRP蒙皮-铝蜂窝夹层板组件吸能占比Table 8. Absorbed energy rates by components of aluminum honeycomb sandwich plate with CFRP face sheets with different structural parameters% Parameters Cell side length {L_{\rm{c}}} Core height {H_{\rm{c}}} Facesheet thickness {T_{\rm{f}}} Cell wall thickness {T_{\rm{c}}} A1 A2 A3 B1 B2 B3 C1 C2 C3 D1 D2 D3 Upper plate 20.43 17.29 16.49 19.53 17.29 16.04 17.29 26.97 31.72 17.29 20.88 30.02 Honeycomb 45.16 50.01 58.60 38.45 50.01 57.35 50.01 43.20 39.78 50.01 45.61 41.75 Lower plate 1.88 1.70 2.51 2.15 1.70 1.70 1.70 1.08 0.72 1.70 2.69 3.32 Impactor 32.53 31.00 22.40 39.87 31.00 24.91 31.00 28.05 27.78 31.00 30.82 24.91 Sandwich plate 67.37 69.00 77.60 60.13 69.00 75.09 69.00 71.95 72.22 69.00 69.18 75.09 5. 结 论
建立了碳纤维增强树脂复合材料（CFRP）蒙皮-铝蜂窝夹层板精细化低速冲击仿真模型，通过对比不同蜂窝芯边长的夹层板在相同冲击能量下的仿真与试验结果，证明了试验与仿真结果具有较好的一致性。进而利用该数值模型探究了蜂窝芯高度、蒙皮厚度和蜂窝芯壁厚等结构参数对于蜂窝夹层板低速冲击性能的影响。
（1）随着蜂窝芯单元边长的增大，夹层板受冲击时，落锤动能减小速率逐渐降低，接触时长逐渐增加，接触力峰值随之减小，夹层板受冲击位置的变形深度随之增大。可见，蜂窝芯单元边长尺寸的增大会降低蜂窝夹层板的刚度，但其吸能效果会随之增强。
（2）蜂窝夹层板的芯层高度对夹层板的刚度及抗低速冲击性能影响较小。
（3）增大蜂窝夹层板的蒙皮厚度，可以提高夹层板的刚度，但会降低夹层板的吸能效果。
（4）增大蜂窝芯壁厚，会提高蜂窝夹层板的刚度和抗低速冲击性能。
（5）在本文的低速冲击条件下，CFRP蒙皮-铝蜂窝夹层板的蜂窝芯是主要的吸能组件，上蒙皮吸能占比次之，下蒙皮吸能最少。
-
![]()
图 2 恒压加速老化试验(a)和逐级升压加速老化试验(b)的应力示意图
Figure 2. Stress diagram of constant pressure accelerated aging test (a) and step-up accelerated aging test (b)
t—Time to failure in the test; S—Stress level for the aging test; k—A positive integer (1, 2, 3,···); ×—Failure of the sample
![]()
图 3 纳米SiO2、聚丙烯6 (PP6)和SiO2/PP6的FTIR图谱
Figure 3. FTIR spectra of nano SiO2, polypropylene 6 (PP6), and SiO2/PP6
![]()
图 4 SiO2颗粒、PP6和SiO2/PP6的脆断面的SEM图像
Figure 4. SEM images of SiO2 particles, PP6 and brittle sections of SiO2/PP6
![]()
图 5 PP6和SiO2/PP6的介电频域图谱
Figure 5. Dielectric frequency domain spectra of PP6 and SiO2/PP6
![]()
图 6 PP6和SiO2/PP6复合材料的应力-应变曲线
Figure 6. Stress-strain curves of PP6 and SiO2/PP6 composites
![]()
图 7 PP6和SiO2/PP6的恒压加速老化试验失效时间Weibull分布
Figure 7. Weibull distribution of the constant pressure accelerated aging test for PP6 and SiO2/PP6
![]()
图 8 PP6和SiO2/PP6的逐级升压加速老化试验失效时间Weibull分布
Figure 8. Weibull distribution of failure time for a stepwise accelerated aging test of PP6 and SiO2/PP6
![]()
图 9 PP6和SiO2/PP6的双对数坐标下的电老化寿命曲线
Figure 9. Electric aging life curves of PP6 and SiO2/PP6 in double logarithmic coordinates
![]()
图 10 SiO2消耗 PP 绝缘空腔中热电子能量的机制示意图
Figure 10. Schematic diagram of the mechanism of SiO2 depleting the energy of hot electrons in PP insulating cavities
表 1 PP6和SiO2/PP6复合材料应力-应变实验参数
Table 1 Stress-strain experimental parameters of PP6 and SiO2/PP6 composites
Specimen Tensile yield stress/MPa Tensile strain at fracture/% Tensile strength/MPa PP6 29 672 33 SiO2/PP6 29 770 37
下载: 导出CSV
表 2 PP6和SiO2/PP6寿命模型参数最小二乘拟合估计值
Table 2 Least squares fitting estimates of the lifetime model parameters for PP6 and SiO2/PP6
Estimates of model
parametersPP6 SiO2/PP6 lnC 54.86±4.81 63.83±4.73 n 12.54±1.19 14.61±1.17 Goodness of fit 0.97 0.98 Fitted formula t=6.69×1023 E−12.54 t=5.26×1027 E−14.61 Notes: lnC—Constant related to the material itself; n—Voltage endurance coefficient; t—Electrical aging lifetime; E—Aging electric field strength.
下载: 导出CSV
表 3 PP6和SiO2/PP6的逐级升压加速老化试验数据参数
Table 3 Stepwise accelerated aging test data parameters of PP6 and SiO2/PP6
Material parameters Voltage duration per level T/min 1 min 10 min 30 min PP6 tstep 7.70 38.07 62.75 p 7.70 3.81 2.09 SiO2/PP6 tstep 7.82 43.28 91.92 p 7.82 4.33 3.06 Notes：tstep—Failure time of the Weibull distribution for the step-up test; p—Number of stages corresponding to the breakdown time: p= tstep/T.
下载: 导出CSV
表 4 PP6和SiO2/PP6寿命指数n值计算
Table 4 PP6 and SiO2/PP6 life index n value calculation
Material Calculation of the value of the life index n n1/10 min n10/30 min n30/1 min PP6 12.13 13.09 12.43 SiO2/PP6 13.52 17.73 14.65
下载: 导出CSV
表 5 PP6和SiO2/PP6的电老化寿命预测情况
Table 5 Electrical aging life prediction of PP6 and SiO2/PP6
Electric field strength E/(kV·mm−1) Estimated life/year PP6 SiO2/PP6 25 6.25 44.65 24 10.65 81.73 23 18.60 153.51
下载: 导出CSV
-
[1] 牟明明, 袁光明, 陈世尧. 纳米TiO2对木纤维/聚丙烯复合材料抗紫外老化性能的影响[J]. 复合材料学报, 2020, 5(6):1268-1277. MOU Mingming, YUAN Guangming, CHEN Shiyao. Effect of nano-TiO2 on anti-aging properties of wood fiber/polypropylene composites[J]. Acta Materiae Compositae Sinica,2020,5(6):1268-1277(in Chinese).
[2] 胡世勋, 张雅茹, 邵清, 等. 不同改性技术路线的聚丙烯基高压直流电缆绝缘材料综合性能比较[J]. 中国电机工程学报, 2022, 42(4):1243-1252. DOI: 10.13334/j.0258-8013.pcsee.212446 HU Shixun, ZHANG Yaru, SHAO Qing, et al. Comprehen-sive performance comparison of polypropylene based HVDC cable insulation materials with different modification techniques[J]. Proceedings of the CSEE,2022,42(4):1243-1252(in Chinese). DOI: 10.13334/j.0258-8013.pcsee.212446
[3] 黄兴溢, 张军, 江平开. 热塑性电力电缆绝缘材料: 历史与发展[J]. 高电压技术, 2018, 44(5):1377-1398. HUANG Xingyi, ZHANG Jun, JIANG Pingkai. Thermoplastic power cable insulation materials: History and development[J]. High Voltage Technology,2018,44(5):1377-1398(in Chinese).
[4] YOSHINO K, DEMURA T, KAWAHIGASHI M, et al. Application of a novel polypropylene to the insulation of an electric power cable[J]. Electrical Engineering in Japan,2004,146(1):18-26. DOI: 10.1002/eej.10210
[5] MIYASHITA Y, DEMURA T, UEDA A, et al. The application of novel polypropylene to the insulation of electric power cable (2)[J]. IEEJ Transactions on Fundamentals and Materials,2003,123(8):797-803. DOI: 10.1541/ieejfms.123.797
[6] KURAHASHI K, MATSUDA Y, MIYASHITA Y, et al. The application of novel polypropylene to the insulation of electric power cable (3)[J]. IEEJ Transactions on Fundamentals and Materials,2004,124(4):331-336. DOI: 10.1541/ieejfms.124.331
[7] BIAN H, YANG L, YAO R, et al. Method of selecting step stress test parameters for XLPE insulation DC voltage endurance coefficient[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2019,26(3):746-753. DOI: 10.1109/TDEI.2019.007649
[8] 乔海霞, 顾东雅, 曾竟成. 聚合物基复合材料加速老化方法研究进展[J]. 材料导报, 2007(4):48-51. DOI: 10.3321/j.issn:1005-023X.2007.04.012 QIAO Haixia, GU Dongya, ZENG Jingcheng. Research progress of accelerated aging methods for polymer matrix composites[J]. Materials Review,2007(4):48-51(in Chinese). DOI: 10.3321/j.issn:1005-023X.2007.04.012
[9] PREETHA P, THOMAS M J. Life estimation of electrother-mally stressed epoxy nanocomposites[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2014,21(3):1154-1160. DOI: 10.1109/TDEI.2014.6832260
[10] 廖雁群, 冯冰, 罗潘, 等. 反幂定律应用于高压电缆寿命设计的研究进展[J]. 绝缘材料, 2016, 49(3):1-6. DOI: 10.16790/j.cnki.1009-9239.im.2016.03.001 LIAO Yanqun, FENG Bing, LUO Pan, et al. Research progress of inverse power law applied to life design of high voltage cable[J]. Insulation Materials,2016,49(3):1-6(in Chinese). DOI: 10.16790/j.cnki.1009-9239.im.2016.03.001
[11] 刘霞, 于钦学, 钟力生, 等. 高压XLPE电缆绝缘V-t特性研究综述[J]. 南方电网技术, 2015, 9(10):57-63. DOI: 10.13648/j.cnki.issn1674-0629.2015.10.010 LIU Xia, YU Qinxue, ZHONG Lisheng, et al. Review on V-t characteristics of high voltage XLPE cable insulation[J]. China Southern Power Grid Technology,2015,9(10):57-63(in Chinese). DOI: 10.13648/j.cnki.issn1674-0629.2015.10.010
[12] 林春耀, 欧小波, 魏新劳, 等. 温度对步进电压下油纸绝缘电老化的影响[J]. 高压电器, 2016, 52(10):194-200. DOI: 10.13296/j.1001-1609.hva.2016.10.033 LIN Chunyao, OU Xiaobo, WEI Xinlao, et al. Effect of temperature on electrical aging of oil paper insulation under stepping voltage[J]. High Voltage Electrical Apparatus,2016,52(10):194-200(in Chinese). DOI: 10.13296/j.1001-1609.hva.2016.10.033
[13] 刘智谦, 高震, 郝建, 等. 交流500 kV交联聚乙烯海缆绝缘材料的步进工频击穿特性及寿命模型[J]. 绝缘材料, 2020, 53(2):29-35. LIU Zhiqian, GAO Zhen, HAO Jian, et al. Stepping power frequency breakdown characteristics and life model of 500 kV XLPE marine cable insulation[J]. Insulation Mate-rials,2020,53(2):29-35(in Chinese).
[14] 袁端磊, 王海燕, 杨芳, 等. 固体绝缘件长时间正常工作条件下电老化寿命评估方法研究[J]. 高压电器, 2017, 53(4):31-35, 40. DOI: 10.13296/j.1001-1609.hva.2017.04.006 YUAN Duanlei, WANG Haiyan, YANG Fang, et al. Study on evaluation method of electric aging life of solid insulating parts under normal working conditions for long time[J]. High Voltage Electrical Equipment,2017,53(4):31-35, 40(in Chinese). DOI: 10.13296/j.1001-1609.hva.2017.04.006
[15] 李艳文, 李媛媛, 田慕琴, 等. 矿用典型绝缘材料击穿特性及寿命模型的研究[J]. 高压电器, 2019, 55(2):104-109. DOI: 10.13296/j.1001-1609.hva.2019.02.015 LI Yanwen, LI Yuanyuan, TIAN Muqin, et al. Study on breakdown characteristics and life model of typical insula-ting materials used in mines[J]. High Voltage Electrical Equipment,2019,55(2):104-109(in Chinese). DOI: 10.13296/j.1001-1609.hva.2019.02.015
[16] HUANG Y, ZHAO H, WANG Y, et al. Predicting the breakdown strength and lifetime of nanocomposites using a multi-scale modeling approach[J]. Journal of Applied Physics,2017,122(6):065101. DOI: 10.1063/1.4997720
[17] TAKALA M, RANTA H, NEVALAINEN P, et al. Dielectric properties and partial discharge endurance of polypropy-lene-silica nanocomposite[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2010,17(4):1259-1267. DOI: 10.1109/TDEI.2010.5539698
[18] LI W, ZHANG L, ZHANG M, et al. The effects of interfacial water and SiO2 surface wettability on the adhesion properties of SiO2 in epoxy nanocomposites[J]. Applied Surface Science,2020,502:144151. DOI: 10.1016/j.apsusc.2019.144151
[19] RONG Z, ZHAO M, WANG Y. Effects of modified nano-SiO2 particles on properties of high-performance cement-based composites[J]. Materials,2020,13(3):646. DOI: 10.3390/ma13030646
[20] WANG Y, XIAO K, WANG C, et al. Effect of nanoparticle surface modification and filling concentration on space charge characteristics in TiO2/XLPE nanocomposites[J]. Journal of Nanomaterials, 2016: 2840410.
[21] ASHISH SHARAD P, KUMAR K S. Application of surface-modified XLPE nanocomposites for electrical insulation-partial discharge and morphological study[J]. Nanocomposites,2017,3(1):30-41. DOI: 10.1080/20550324.2017.1325987
[22] ZHANG L, ZHOU Y, HUANG M, et al. Effect of nanoparticle surface modification on charge transport characteristics in XLPE/SiO2 nanocomposites[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2014,21(2):424-433. DOI: 10.1109/TDEI.2013.004145
[23] ZHANG G W, GAO J G, WANG R, et al. Space charge characteristics and breakdown properties of nanostructured SiO2/PP composites[J]. Polymers,2023,15(13):2826. DOI: 10.3390/polym15132826
[24] GAO J G, LIU H S, LEE T T, et al. Effect of hydrophilic/hydrophobic nanostructured TiO2 on space charge and breakdown properties of polypropylene[J]. Polymers,2022,14(14):2762. DOI: 10.3390/polym14142762
[25] ROY M, NELSON J K, MACCRONE R K, et al. Polymer nanocomposite dielectrics-the role of the interface[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2005,12(4):629-643. DOI: 10.1109/TDEI.2005.1511089
[26] WANG Y, LYU Z, WANG X, et al. Estimating the inverse power law aging exponent for the DC aging of XLPE and its nanocomposites at different temperatures[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2016,23(6):3504-3513. DOI: 10.1109/TDEI.2016.005889
[27] 黄烜城, 王政钧, 吕泽鹏, 等. 基于Crine模型和逐步升压法的交联聚乙烯及其纳米复合材料老化寿命研究[J]. 绝缘材料, 2021, 54(12):73-79. DOI: 10.16790/j.cnki.1009-9239.im.2021.12.012 HUANG Xuan Cheng, WANG Zhengjun, LYU Zepeng, et al. Study on aging life of crosslinked polyethylene and its nano composites based on crine model and step-up method[J]. Insulating Materials,2021,54(12):73-79(in Chinese). DOI: 10.16790/j.cnki.1009-9239.im.2021.12.012
[28] 中国国家标准化管理委员会. 塑料 拉伸性能的测定 第3部分: 薄膜和薄片的试验条件: GB/T 1040.3—2006[S]. 北京: 中国标准出版社, 2006. Standardization Administration of the People's Republic of China. Plastics—Determination of tensile properties—Part 3: Test conditions for films and sheets: GB/T 1040.3—2006[S]. Beijing: China Standards Press, 2006(in Chinese).
[29] LIU T, LYU Z, WANG Y, et al. A new method of estimating the inverse power law ageing parameter of XLPE based on step-stress tests[C]//2013 Annual Report Conference on Electrical Insulation and Dielectric Phenomena. Shenzhen: IEEE, 2013: 69-72.
[30] 敖玉辉, 周梦思, 冯芳. 不同弹性体增韧聚丙烯的研究[J]. 化工新型材料, 2014, 42(3):189-190, 193. AO Yuhui, ZHOU Mengsi, FENG Fang. Research on toughening polypropylene with different elastomers[J]. Chemical New Materials,2014,42(3):189-190, 193(in Chinese).
[31] 郗晓光, 宋鹏先, 王浩鸣, 等. 无机纳米掺杂XLPE电缆绝缘的力学性能与电气强度研究[J]. 绝缘材料, 2018, 51(8):21-25, 36. XI Xiaoguang, SONG Pengxian, WANG Haoming, et al. Mechanical properties and electrical strength of inorganic nano-doped XLPE cable insulation[J]. Insulation Mate-rials,2018,51(8):21-25, 36(in Chinese).
[32] 宋红艳, 黄兴溢, 张军, 等. XLPE及XLPE/MgO纳米复合材料的击穿强度与力学性能的比较研究[J]. 绝缘材料, 2014, 47(3):17-21. DOI: 10.16790/j.cnki.1009-9239.im.2014.03.006 SONG Hongyan, HUANG Xingyi, ZHANG Jun, et al. Comparative study of breakdown strength and mechanical properties of XLPE and XLPE/MgO nanocomposites[J]. Insulation Materials,2014,47(3):17-21(in Chinese). DOI: 10.16790/j.cnki.1009-9239.im.2014.03.006
[33] 蒋佩南, 钱跃新, 王佳坤, 等. 评定挤塑电缆n值的新方法及其验证试验[J]. 电线电缆, 1983(4):26-33. DOI: 10.16105/j.cnki.dxdl.1983.04.007 JIANG Peinan, QIAN Yuexin, WANG Jiakun, et al. A new method for evaluating the n value of extruded cable and its verification test[J]. Wire and Cable,1983(4):26-33(in Chinese). DOI: 10.16105/j.cnki.dxdl.1983.04.007
[34] MAZZANTI G, MONTANARI G C, CIVENNI F. Model of inception and growth of damage from microvoids in polyethylene-based materials for HVDC cables. 1. Theoretical approach[J]. IEEE Transactions on Dielectrics and Electrical Insulation,2007,14(5):1242-1254. DOI: 10.1109/TDEI.2007.4339485
[35] DISSADO L A, MAZZANTI G, MONTANARI G C. The role of trapped space charges in the electrical aging of insulating materials[J]. IEEE Transactions on Dielectrics and Electrical Insulation,1997,4(5):496-506. DOI: 10.1109/94.625642
[36] 张杰, 赵学童, 边浩然, 等. 电荷陷阱对XLPE绝缘电老化特性的影响[J]. 高电压技术, 2021, 47(8):2991-3000. DOI: 10.13336/j.1003-6520.hve.20200809 ZHANG Jie, ZHAO Xuedong, BIAN Haoran, et al. Effect of charge traps on the electrical aging characteristics of XLPE insulation[J]. High Voltage Technology,2021,47(8):2991-3000(in Chinese). DOI: 10.13336/j.1003-6520.hve.20200809
[37] 李晓虎, 李剑, 孙才新, 等. 植物油-纸绝缘的电老化寿命试验研究[J]. 中国电机工程学报, 2007(9):18-22. DOI: 10.3321/j.issn:0258-8013.2007.09.004 LI Xiaohu, LI Jian, SUN Caixin, et al. Experimental study on electric aging life of vegetable oil paper insulation[J]. Proceedings of the CSEE,2007(9):18-22(in Chinese). DOI: 10.3321/j.issn:0258-8013.2007.09.004
[38] 王新生, 屠德民, 杨会中. 聚合物电老化击穿临界状态的实验验证[J]. 中国电机工程学报, 1993(S1):3-8. DOI: 10.13334/j.0258-8013.pcsee.1993.s1.001 WANG Xinsheng, TU Demin, YANG Huizhong. Experimental verification of critical state of breakdown in polymer electroaging[J]. Proceedings of the CSEE,1993(S1):3-8(in Chinese). DOI: 10.13334/j.0258-8013.pcsee.1993.s1.001
[39] 高俊国, 赵贺, 李霞, 等. 纳米SiO2/低密度聚乙烯复合材料的陷阱特性与电击穿机制[J]. 复合材料学报, 2019, 36(4):801-810. GAO Junguo, ZHAO He, LI Xia, et al. Trap properties and electrical breakdown mechanism of nano-SiO2/low-density polyethylene composites[J]. Acta Materiae Compositae Sinica,2019,36(4):801-810(in Chinese).
[40] 王猛, 成如如, 高俊国, 等. 微纳米SiO2/低密度聚乙烯复合材料的空间电荷性能[J]. 复合材料学报, 2019, 36(11):2541-2551. WANG Meng, CHENG Ruru, GAO Junguo, et al. Space charge properties of micro- and nano-SiO2/low-density polyethylene composites[J]. Acta Materiae Compositae Sinica,2019,36(11):2541-2551(in Chinese).
[41] 姜洪涛, 张晓虹, 高俊国, 等. SiO2粒子的尺度因素对聚乙烯基复合材料的结晶行为及电学性能的影响[J]. 复合材料学报, 2022, 39(2):645-655. JIANG Hongtao, ZHANG Xiaohong, GAO Junguo, et al. Influence of the scale factor of SiO2 particles on the crystalli-zation behavior and electrical properties of polyethylene matrix composites[J]. Acta Materiae Compositae Sinica,2022,39(2):645-655(in Chinese).
[42] 高俊国. 聚乙烯/纳米蒙脱土复合物的空间电荷特性与介电性能研究[D]. 哈尔滨: 哈尔滨理工大学, 2013. GAO Junguo. Study on space charge and dielectric properties of polyethylene/nano-montmorillonite composites[D]. Harbin: Harbin University of Science and Technology, 2013(in Chinese).
-
期刊类型引用(0)
其他类型引用(4)
-
目的
聚丙烯(PP)具有原材料易获取、易加工且绝缘性能良好以及可回收的优点。而PP分子链上具有反应活性较强的叔碳原子结构导致其易老化。电力电缆发生故障的一个重要原因来自于绝缘材料的老化与失效。所以电老化寿命对整个电力系统的稳定与安全起着关键的作用。探究新型环保材料(PP)绝缘和其纳米SiO复合材料的电老化寿命，为后期PP绝缘电缆应用可靠性提供理论支撑。
方法使用熔融共混的方式制备了SiO/PP复合材料(SiO质量分数为0.5wt%，PP绝缘型号为PP6)；使用傅里叶变换红外光谱仪(FTIR)测量了SiO、PP6和SiO/PP6红外光谱，以研究SiO对PP6化学结构及其与PP6基体结合方式的影响；通过扫描电子显微镜(SEM)观察了SiO颗粒的尺寸大小以及PP6和SiO/PP6复合材料的微观结构和无机颗粒的分散情况；对SiO/PP复合材料的介电性能测试，分析了SiO对PP绝缘的相对介电常数和介电损耗因数的影响；利用拉伸测试测量了SiO/PP复合材料的力学性能参数。基于电老化寿命公式—反幂定律，对PP绝缘和掺杂纳米SiO的PP复合材料采用恒压加速老化试验对寿命模型参数进行估算，再采用逐级升压加速老化试验对寿命指数的可靠性进行评估。并利用对SiO/PP复合材料的结构表征和性能测试来分析SiO对PP绝缘的性能和老化机理的影响。
结果SiO的表面疏水处理效果良好，由于SiO的加入并未引起PP6的新的基团的产生，说明SiO与PP6是通过物理缠绕和分子间作用结合在一起的；SiO颗粒的直径尺寸约为30-70 nm且在PP6基体中分散均匀；SiO使得PP6的介电常数下降了0.02-0.03，同时，掺杂纳米SiO使PP6的工频介电损耗因数和损耗峰高度降低；拉伸测试表明SiO/PP6的力学性能可以保证其在电缆主绝缘上的应用。通过恒压加速老化试验拟合的寿命模型参数得到SiO/PP6的寿命指数为14.61，相较PP6的12.52提升了16.51%；利用近似简化法计算PP6的寿命指数值范围为12.13~13.09，而SiO/PP6复合材料为13.52~17.73，验证了恒压加速老化试验数据的可靠性和拟合的寿命模型的准确性。试验阶段发现在较低老化场强下SiO的掺杂对PP6的失效时间提升效果明显，预测SiO/PP6在老化场强25 kV·mm以下的长期电老化寿命是PP6的5倍以上。基于电老化空腔理论，提出了SiO通过消耗热电子能量限制链段断裂，从而提升PP绝缘电老化寿命的观点。
结论随着试验老化电场强度的下降，SiO/PP6的寿命增长趋势相对PP6会愈发明显，在预测的工作场强下SiO具有提升PP绝缘电老化寿命的作用。纳米SiO通过与PP分子链之间的作用力限制了PP分子链在电场中的运动，并且使介电损耗因数降低，从而减少了材料在老化电场下因损耗引起的发热。同时SiO减少了热电子散射能量对分子链的产生的破坏，降低了PP绝缘介质分解、老化的速率。
-
在“双碳”的战略下，相较耗能大、寿终后污染环境的交联聚乙烯(XLPE)绝缘电缆，绿色环保、可回收再利用的聚丙烯(PP)等热塑性材料是电缆绝缘发展的重要趋势和必然要求。这种材料拥有原料易于提取、合成方法简单、可回收利用等优势，使其成为替代XLPE电缆的最佳选择。但与XLPE相比，PP由于分子链中含有反应活性较强的叔碳原子结构，导致其耐电老化性能较差。而电力电缆发生故障的一个重要原因来自于绝缘材料的老化与失效。电老化寿命对整个电力系统的稳定与安全起着关键的作用。目前，提升PP绝缘材料的电老化寿命对PP绝缘材料替代XLPE绝缘至关重要。
基于电老化寿命公式—反幂定律(IPM)，对型号为PP6的PP绝缘电缆料掺杂脱水缩合处理后的SiO2，采用恒压加速老化试验的方式建立了PP6和SiO2/PP6的寿命模型，测得SiO2/PP6的寿命指数n为14.61，相较PP6的12.54提升了16.51%；采用逐级升压加速老化试验测算了PP6和SiO2/PP6的寿命指数n值范围，以此来验证此模型参数的可靠性；利用寿命曲线对长期寿命进行外推，发现在25 kV·mm-1以下的工作场强下，SiO2/PP6的寿命是PP6的5倍以上。并结合结构的表征和性能测试，基于电老化空腔模型，提出了SiO2通过消耗热电子能量限制链段断裂，从而提升PP绝缘电老化寿命的观点。

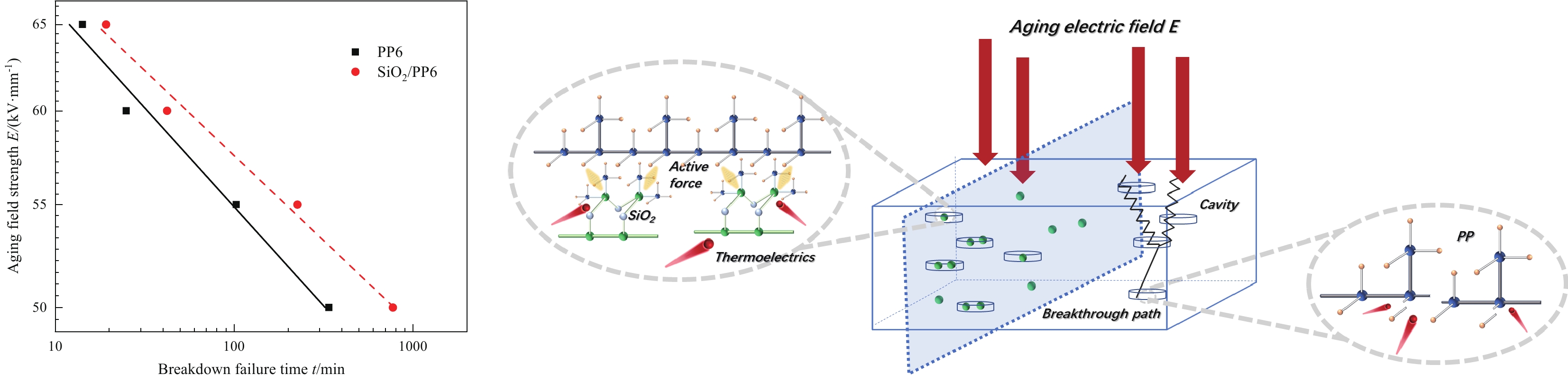

(a)PP6和SiO2/PP6复合材料的寿命曲线和(b)SiO2消耗PP绝缘空腔中热电子能量的机制示意图
